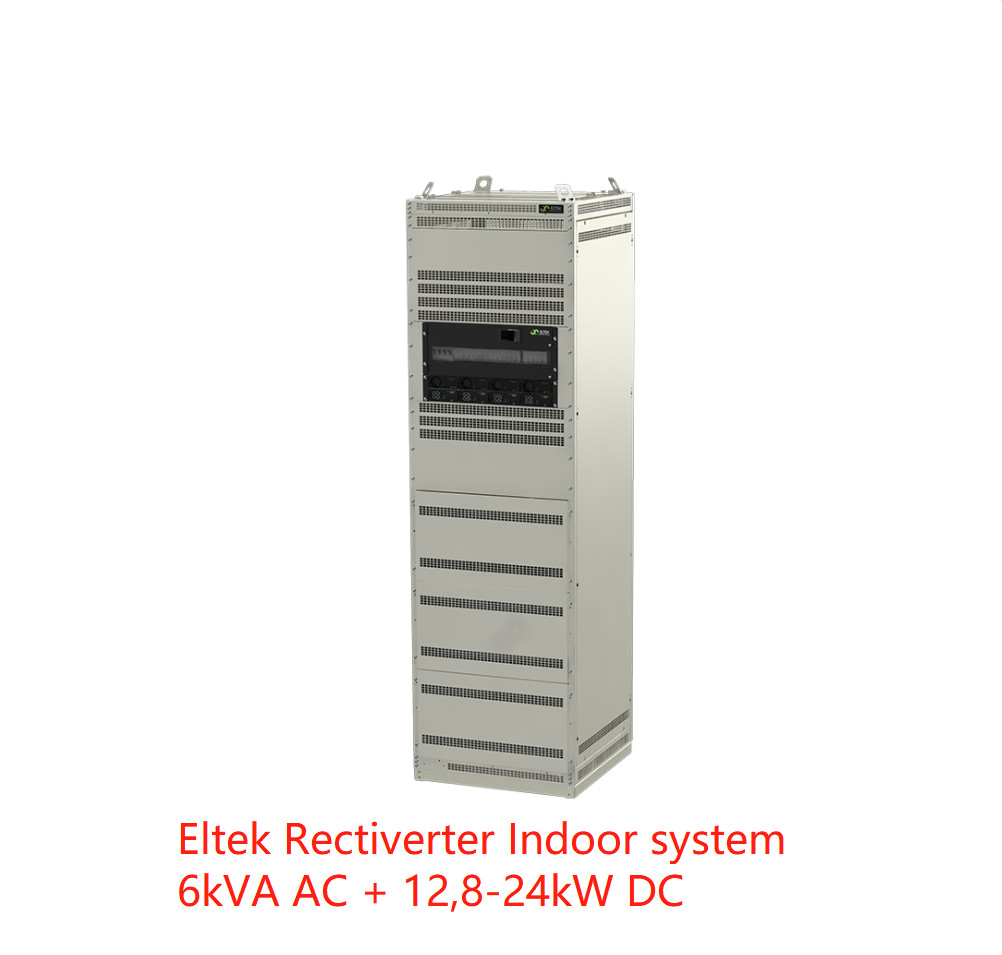

| Système d'intérieur de Rectiverter |
| C.C de modèles/kilowatt de l'information de commande 6kVA+12,8 |
C.C du kilowatt 6kVA+16,8 |
6kVA+ 16,0 kilowatts de C.C |
C.C du kilowatt 6kVA+24,0 |
| Numéro de la pièce CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| DONNÉES DE PRODUCTION À C.A. |
| Tension) (de défaut/(gamme réglable) |
230 VCA/200 - 240 VCA |
| Fréquence (mode d'inverseur de défaut) |
50 hertz (d'adaptatif) |
| Fréquence (mode ensemble-capable d'inverseur) |
50Hz, 60Hz ou derniers 50/60Hz synced (adaptatifs) |
| Maximum de puissance (continu/surcharge (<15s>
| 4800 W (6000 VA VA)/8000 |
|
Maximum actuel (continu/surcharge
(<15s>
|
26ARMS/34,8ARMS |
| Voyage rapide (maximum) actuel (20ms) |
120A (nominal de 6 x) |
| Supportez (immersions de tension) (avant la commutation à la batterie) |
> 5 charge de Mme @ 4800W |
| THD |
< 1="">
|
| Caractéristiques de sortie |
Fusible dans L et N, que l'on peut brancher chaud |
| DONNÉES DE PRODUCTION DE C.C |
| Tension) (de défaut/(gamme réglable) |
53,5 VOLTS CONTINU/43 - 58 VOLTS CONTINU |
| Puissance (entrée maximum de @nominal) 12,8 kilowatts 1) |
16,8 kilowatts 1) |
16,0 kilowatts 1) |
24,0 kilowatts 1) |
| (≤ maximum de @VOUT 48 volts continu) 267 actuels A 1) |
350 A 1) |
333 A 1) |
500 A 1) |
| Retardez le temps, maximum de puissance de sortie |
>10ms ; VOUT > 41 VOLTS CONTINU |
| Caractéristiques de sortie |
Preuve de court-circuit, au-dessus d'arrêt de tension |
| DONNÉES D'ENTRÉE |
| Les canalisations à C.A. ont entré la tension (3 phase Y) |
400 VCA |
| Protection de montée subite |
Classe 2 d'OVP |
| C.A. actuel/phase (à la tension nominale de sortie) (selon le type) 28-58 BRAS 3) |
| Fréquence (défaut : gamme de synchronisation) |
47-53 hertz |
| Fréquence (ensemble-capable : gamme de synchronisation) |
47-53 hertz, 57-63 hertz ou les deux (adaptatif) |
| Facteur de puissance/THD |
> 0,99 à la charge de 50% ou à plus/ < 3="">
|
|
Nominal/gamme étendue de tension CC (non
surcharge) 2)
|
45 - 58 VOLTS CONTINU/40 - 45 VOLTS CONTINU |
| C.C actuel (maximum) |
128 A/180A pendant la surcharge (15s) |
|
Caractéristiques d'entrée
|
Fusible dans L et N, que l'on peut brancher chaud, varistance, différents terminaux de vis d'entrée que l'on peut brancher chaude à C.A. 10 mm2 pour L1, L2, L3, N et PE
Briseur de batterie (type embrochable), défaut de LVBD
|
| C.C de la RÉPARTITION DES CHARGES 6kVA+12,8kW |
C.C 6kVA+16,8kW |
C.C du kilowatt 6kVA+16,0 |
C.C du kilowatt 6kVA+24,0 |
| LVLD |
300 A |
| 1 distribution à C.A. de poteau (L connexion sur MCB) |
2*2A, 4*6A, C.A. 4 * 10 |
2*6A, C.A. 2 * 10 |
| -48 volts continu de distribution (charge prioritaire) 4*10A, 4*16A, 4*32A, 4*63A |
4*10A, 2*16A, 4*32A, 4*63A |
4*10A, 4*16A, 4*32A, 4*63A |
4*10A, 4*16A, 6*32A, 6*63A |
| -48 volts continu de distribution (aucune charge prioritaire) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A, 2*16A, 3*32A, 3*63A |
| Briseur de batterie |
3*100 A, D (périphérique prêt à brancher) |
3*200 A, D (périphérique prêt à brancher) |
| D'AUTRES SPÉCIFICATIONS |
| Contrôle et surveillance (voir la fiche technique Smartpack2) |
Bâti de panneau de Smartpack S |
Smartpack 2 |
| Efficacité >96% (mode de canalisations (AC/AC et AC/DC)), >94% (mode d'inverseur (DC/AC)) |
| Température de fonctionnement -40 à +55°C (- 40 à +131°F), humidité Rhésus de 5 - de 95% sans condensation |
| Température de stockage -40 à +85°C (- 40 à +185°F), humidité Rhésus de 0 - de 99% sans condensation |
| Dimension [] de WxDxH/poids 600 x 600x 2000mm (23,7 x 23,7 x 78,8")/150 kilogrammes (551 livres) |
| IP 20 de classe de protection |
| NORMES DE CONCEPTION |
| En électrique 60950-1, sécurité de sécurité d'en 62040-1 UPS |
|
En 300 de l'ETSI d'EMC 386 V.1.6.1, partie 15 de la FCC CFR 47
En 61000-6-1 /-2/-3/-4
|
| En 300 019 de l'ETSI d'environnement : 2-1 (classe 1,2), 2-2 (classe 2,3) et 2 ou 3 (classe 3,2) RoHS (2011/65/EU) et WEEE (2002/96/EC) conforme |
|
1) La charge CA a la priorité. Le C.C disponible maximum de puissance de sortie et actuel est dépendant
sur la tension instantanée de charge CA et d'entrée à C.A. ; c.-à-d. 10,9 kilowatts kW/18,9 maximum au plein courant alternatif et à l'entrée nominale pour 230VAC.
2) 40 - 45 VOLTS CONTINU : représentation réduite - aucune poussée de puissance et tension accrue THD sur la sortie à C.A.
|
3) Si la tension CC est tirée au-dessous de 43V le courant d'entrée peut augmenter au-dessus de ce niveau |
