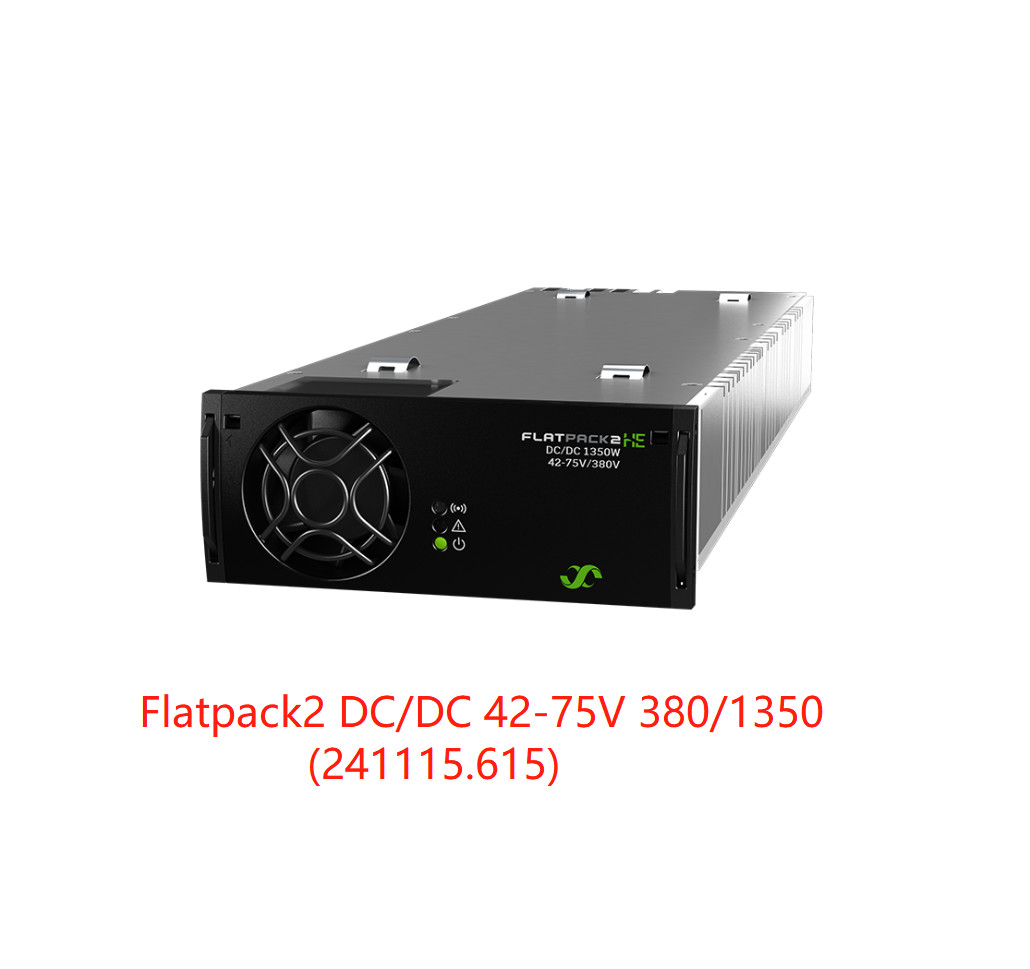

Convertisseur Flatpack2 DC/DC 42-75/380 1350 d'EltekFlatpack2 DC/DC (241115,615)
Ce convertisseur de Flatpack2 DC/DC fournit un résultat secondaire de 310-400 volts continu de banque d'une batterie 48V ou 60V principale. Ceci tient compte de la transmission efficace élevée de l'énergie soutenue par batterie à de petits sites distants sans grille.
L'autobus d'isolement galvanique de BOÎTE peut être relié à un système de contrôle d'Eltek du système d'alimentation fournisseur permettant le moniteur et le contrôle des convertisseurs de DC/DC sans ajouter un contrôleur distinct.
l grand choix d'entrée
l protection de joint circulaire sur le modeHigh EfficiencyVoltage d'outputBoost keyingSeamlessly intégré dans le système de contrôle
MODÈLE | DC/DC 42-75/380 1350 |
Numéro de la pièce | 241115,615 |
DONNÉES D'ENTRÉE | |
Chaîne de tension | 42 - 75 volts continu (arrêt < 39VDC=""> |
Actuel (maximum) | 38 CDA (62 CDA pendant la poussée) |
Protection | Fusible dans le négatif |
DONNÉES DE PRODUCTION | |
Tension (défaut) | 400 VOLTS CONTINU |
Tension (gamme réglable) | 310 - 400 VOLTS CONTINU |
Puissance continue (maximum) Limite de puissance constante de la récupération 15s/10min de poussée de puissance | W 1350 |
Actuel (maximum) | |
Récupération 15s/10min actuelle de poussée | 4,5 A |
(maximum) | 7,5 A |
Limite actuelle constante | VOUT < 300VDC=""> |
Régulation de tension statique (charge de 0 - de 100%) | ±0.5% |
Ondulation, largeur de bande 20MHz | < 1000="" mVpp=""> |
Régulation de tension dynamique | ±5.0% pour la variation de la charge 10-90% ou 90-10%, temps réglementaire < 30ms=""> |
Protection | Mettez-vous la preuve en court-circuit, arrêt si arrêt < 300="" VDC="" for="" 5s="">de tension de VOUT |
D'AUTRES CARACTÉRISTIQUES | |
Efficacité | Jusqu'à 94.5 % |
Isolement | 0,71 kVDC - entrée au châssis 0,71 kVDC - CAN/Alarm aux châssis |
Alarmes : LED rouge | Bas et élevé arrêt de tension d'entrée, arrêt de la température de ciel et terre, convertisseur |
Avertissements : LED jaune | Le convertisseur dans la puissance sous-sollicitent le mode, limite à distance de courant de sortie activé, tension d'entrée hors de la gamme, clignotant à la surtension, perte de communication de BOÎTE avec le contrôleur |
Fonctionnement normal : LED verte | |
Relais d'alarme (OR) | Se ferme sur des alarmes (comme spécifique ci-dessus) et la tension d'alimentation absente. [75 volts continu maximum/100 mA] |
Moyenne des temps de bon fonctionnement (question de Telcordia SR-332 je méthode III (a)) | |
Température de fonctionnement | -40 à +75°C (- 40 à +167°F), humidité Rhésus de 5 - de 95% sans condensation |
La température sous-sollicitant au-dessus de 55°C (131°F) | 1350W à 800W @ 75°C (167°F) |
Température de stockage | -40 à +85°C (- 40 à +185°F), humidité Rhésus de 0 - de 99% sans condensation |
Dimension [] de WxHxD/poids | 109 x 41,5 x 327mm (4,25 x 1,69 x 13")/ < 1=""> |
NORMES DE CONCEPTION | |
Sécurité électrique | 60950-1:2011 d'UL, EN 60950-1:2006+A11 : 2009+A1 : 2010+A12 : 2011 |
EMC | En 300 de l'ETSI 386 v1.6.1, FCC CFR 15:2013 de 47 parts |
Environnement | En 300 019 de l'ETSI : 2-1 (classe 1,2), 2-2 (classe 2,3) et 2 ou 3 (classe 3,2) |
