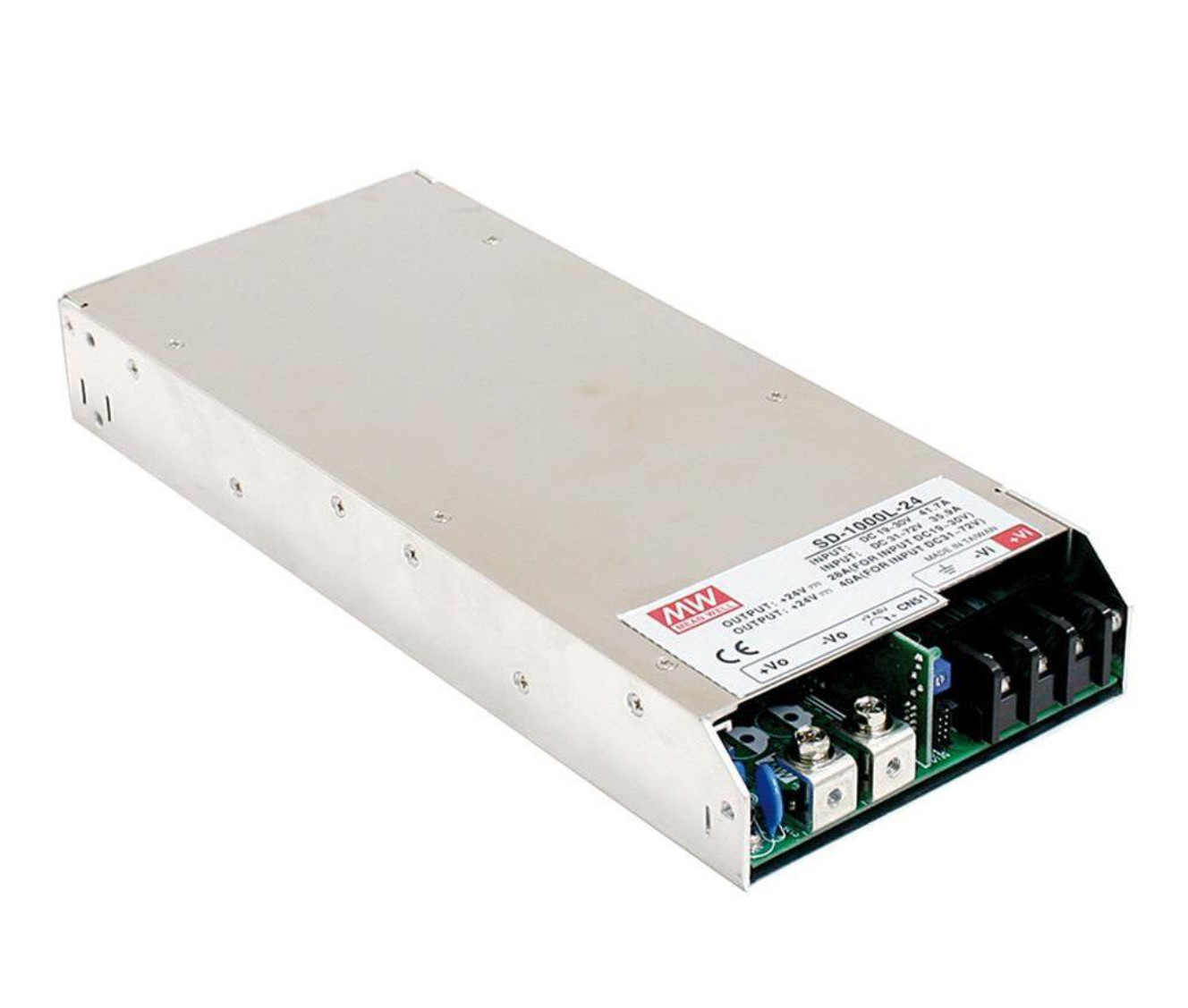

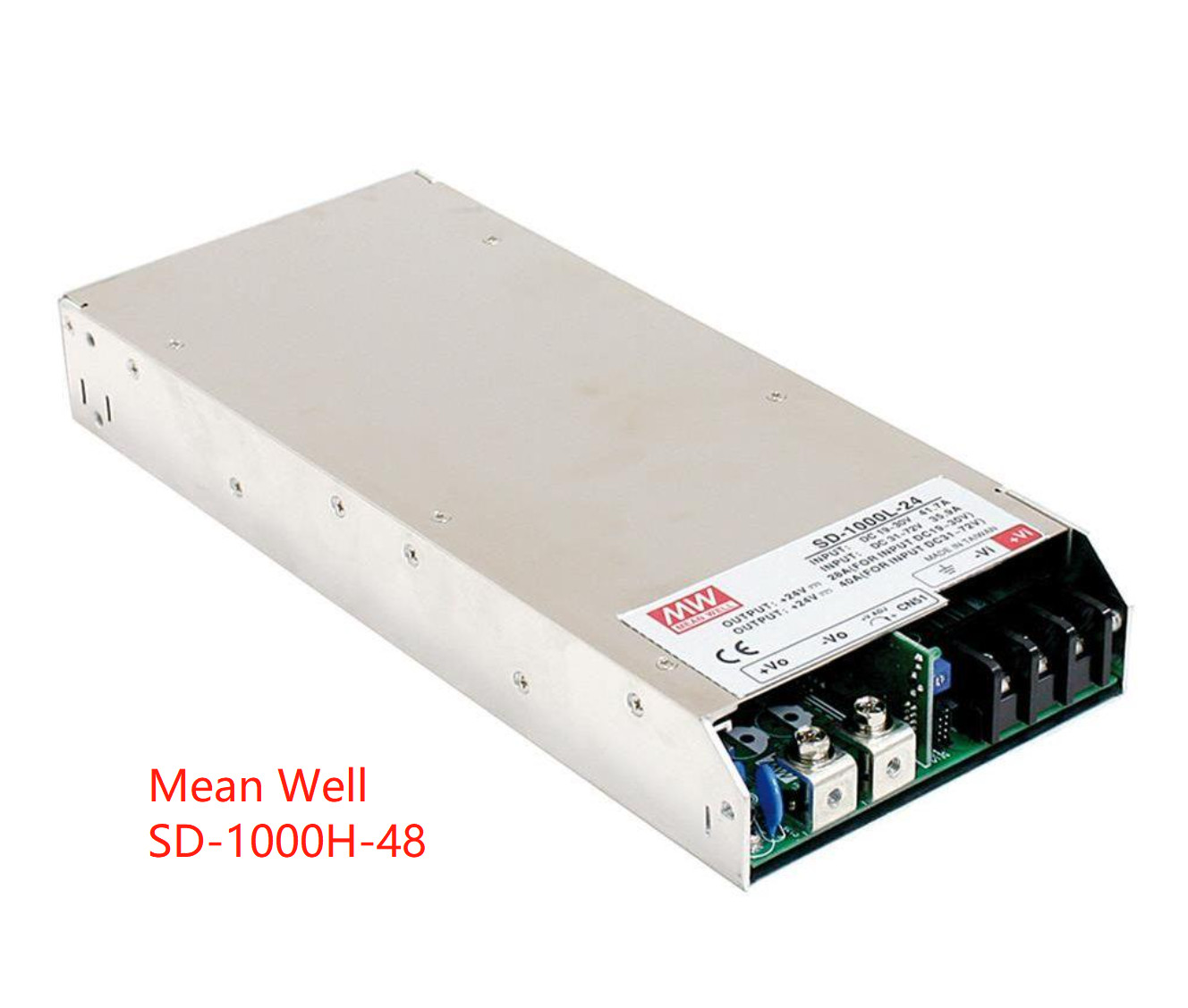

Module d'alimentation Mean Well d'origine SD-1000H-48V Module 48Vdc 1000W
Caractéristiques :
- Profil bas 1U 41mm
- Haute densité de puissance 10,7 W/pouce
- Isolation E/S 2000Vac
- Protections
- Signal Output Ok
- Commande marche-arrêt à distance intégrée
- Fonction de détection à distance intégrée
- Refroidissement par air forcé
- Sortie auxiliaire 12V 0,25A
- Garantie de 3 ans
| MODÈLE |
SD-1000L-12 |
SD-1000L-24 |
SD-1000L-48 |
SD-1000H-12 |
SD-1000H-24 |
SD-1000H-48 |
|
SORTIE
|
TENSION CC |
12V |
24V |
48V |
12V |
24V |
48V |
| COURANT NOMINAL |
60A |
40A |
21A |
60A |
40A |
21A |
| PLAGE DE COURANT |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| PUISSANCE NOMINALE |
720W |
960W |
1008W |
720W |
960W |
1008W |
| ONDULATION ET BRUIT (max.)Note.2 |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
| PLAGE DE RÉGLAGE DE LA TENSION |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
| TOLÉRANCE DE TENSIONNote.3 |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| RÉGULATION DE LIGNE |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| RÉGULATION DE CHARGE |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| TEMPS D'INSTALLATION, DE MONTÉE |
500ms, 50ms à pleine charge |
|
ENTRÉE
|
TENSIONPLAGE Note.5 |
19 ~ 72VDC |
72 ~ 144VDC |
| RENDEMENT (Typ.) |
84% |
88% |
90% |
85% |
89% |
92% |
| COURANT CC (Typ.) |
23,5A/48VDC |
11,6A/96VDC |
| COURANT D'APPEL (Typ.) |
----- |
100A/96VDC |
|
PROTECTION
|
SURCHARGE |
105 ~ 125% de la puissance de sortie nominale |
| Type de protection : Limitation de courant constant, l'unité coupera la tension de sortie après environ 5 secondes. Remise sous tension pour récupérer |
| SURTENSION |
16 ~ 19V |
30,8 ~ 35,2V |
62 ~ 68V |
16 ~ 19V |
30,8 ~ 35,2V |
62 ~ 68V |
| Type de protection : Coupure de la tension de sortie, remise sous tension pour récupérer |
| SURTEMPÉRATURE |
Coupure de la tension de sortie, récupération automatique après baisse de la température |
| FONCTION |
COMMANDE MARCHE/ARRÊT À DISTANCE |
Veuillez vous référer au manuel de fonctionnement |
| SIGNAL OUTPUT OK |
Signal collecteur ouvert bas lorsque l'alimentation s'allume, courant de fuite maximum : 10mA |
|
ENVIRONNEMENT
|
TEMP. DE FONCTIONNEMENT |
-20 ~ +60℃ (Se référer à la "Courbe de déclassement") |
| HUMIDITÉ DE FONCTIONNEMENT |
20 ~ 90% HR sans condensation |
| TEMP. DE STOCKAGE, HUMIDITÉ |
-40 ~ +85℃, 10 ~ 95% HR sans condensation |
| COEFFICIENT DE TEMPÉRATURE |
±0,02%/℃ (0 ~ 50℃) |
| VIBRATION |
10 ~ 500Hz, 2G 10min./1cycle, 60min. chacun le long des axes X, Y, Z |
|
SÉCURITÉ ET CEM
(Note 4)
|
NORMES DE SÉCURITÉ |
IEC62368-1 CB approuvé par TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 approuvé |
| TENSION DE TENUE |
E/S-E/S:2KVAC E/S-FG:2KVAC S/S-FG:0.5KVAC |
| RÉSISTANCE D'ISOLEMENT |
E/S-E/S, E/S-FG, S/S-FG:100M Ohms / 500VDC / 25℃/ 70% HR |
| ÉMISSION CEM |
Conformité à BS EN/EN55032 (CISPR32), EAC TP TC 020 |
| IMMUNITÉ CEM |
Conformité à BS EN/EN61000-4-2,3,4,6,8, niveau industrie légère, EAC TP TC 020 |
|
AUTRES
|
MTBF |
898,2K heures min. Telcordia SR-332 (Bellcore) ; 106,7K heures min. MIL-HDBK-217F (25℃) |
| DIMENSION |
295*127*41mm (L*L*H) |
| EMBALLAGE |
1,94Kg; 6 pièces/12,6Kg/1,15CUFT |
| NOTE |
1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 48, 96VDC, à la charge nominale et à 25℃ de température ambiante.
2. L'ondulation et le bruit sont mesurés à 20 MHz de bande passante en utilisant une paire torsadée de 12 pouces terminée par un condensateur parallèle de 0,1uf et 47uf.
3. Tolérance : comprend la tolérance de réglage, la régulation de ligne et la régulation de charge.
4. L'alimentation est considérée comme un composant qui sera installé dans un équipement final. Tous les tests CEM ont été effectués en montant l'unité sur
|
