| MODÈLE |
LRS-100-3.3 |
LRS-100-5 |
LRS-100-12 |
LRS-100-15 |

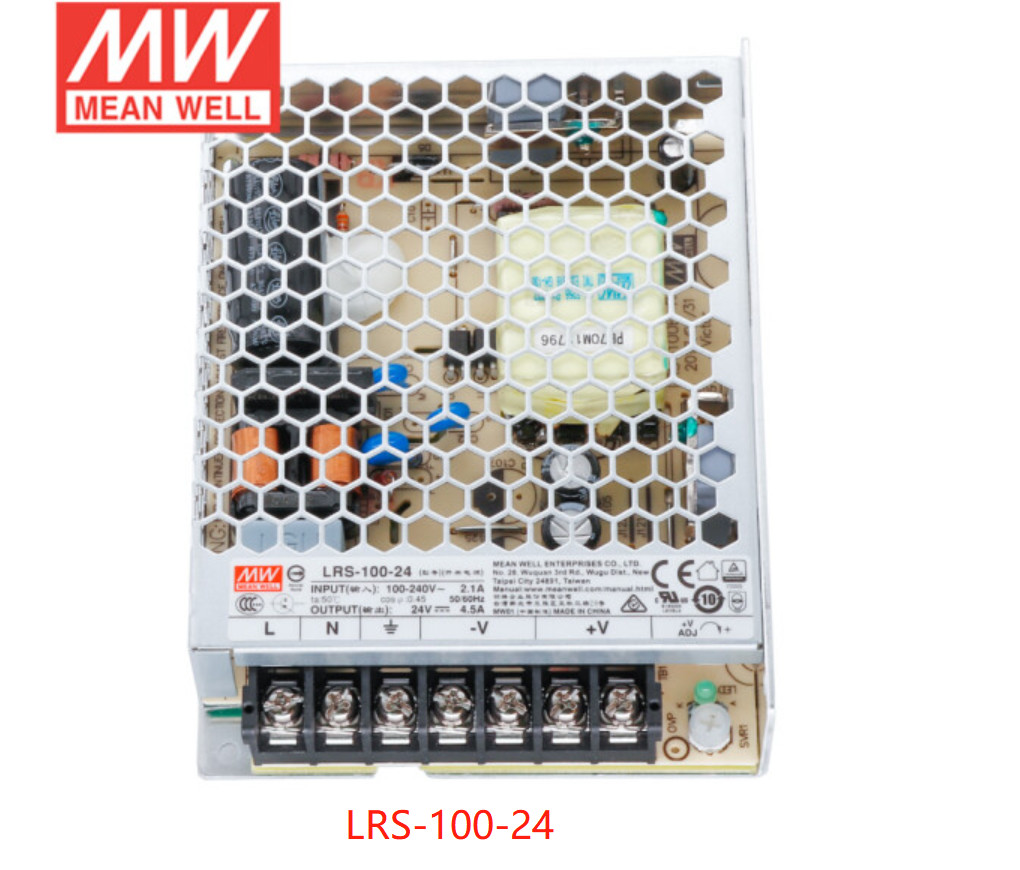

LRS-100-24 |
LRS-100-36 |
LRS-100-48 |
|
SORTIE
|
TENSION CC |
3.3V |
5V |
12V |
15V |
24V |
36V |
48V |
| COURANT ÉVALUÉ |
20A |
18A |
8.5A |
7A |
4.5A |
2.8A |
2.3A |
| GAMME ACTUELLE |
0 | 20A |
0 | 18A |
0 | 8.5A |
0 | 7A |
0 | 4.5A |
0 | 2.8A |
0 | 2.3A |
| PUISSANCE ÉVALUÉE |
66W |
90W |
102W |
105W |
108W |
100.8W |
110.4W |
| ONDULATION et BRUIT (maximum) Note.2 |
100mVp-p |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| TENSION ADJ. RANGE |
2,97 | 3.6V |
4,5 | 5.5V |
10,2 | 13.8V |
13,5 | 18V |
21,6 | 28.8V |
32,4 | 39.6V |
43,2 | 52.8V |
| TOLÉRANCE Note.3 de TENSION |
±3.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LIGNE Note.4 RÉGLEMENTAIRE |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| CHARGE Note.5 RÉGLEMENTAIRE |
±2.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| INSTALLEZ, TEMPS DE MONTÉE |
500ms, 30ms/230VAC 500ms, 30ms/115VAC au chargement complet |
| RETARDEZ le TEMPS (le type.) |
55ms/230VAC 10ms/115VAC au chargement complet |
|
ENTRÉE
|
GAMME DE TENSION |
85 | 264VAC 120 | 373VDC (résistez à la montée subite 300VAC pour 5sec. Sans dommages) |
| PLAGE DE FRÉQUENCE |
47 | 63Hz |
| EFFICACITÉ (type.) |
84,5% |
86% |
88% |
88,5% |
90% |
90,5% |
91% |
| COURANT à C.A. (type.) |
1.9A/115VAC 1.2A/230VAC |
| COURANT d'IRRUPTION (type.) |
DÉMARRAGE À FROID 50A/230VAC |
| COURANT DE FUITE |
<0>
|
|
PROTECTION
|
CHARGE FINIE |
110 | 150% a évalué de puissance de sortie |
| Type de protection : Le mode de hoquet, récupère automatiquement après que la condition de panne soit enlevée |
| TENSION FINIE |
3,8 | 4.45V |
5,75 | 6.75V |
13,8 | 16.2V |
18,75 | 21.75V |
28,8 | 33.6V |
41,4 | 48.6V |
55,2 | 64.8V |
| Type de protection : Tension arrêtée d'o/p, pouvoir de réactionnement dessus à récupérer |
|
ENVIRONNEMENT
|
LA TEMPÉRATURE FONCTIONNANTE. |
-30 | +70℃ (référez-vous à « sous-solliciter la courbe ») |
| HUMIDITÉ FONCTIONNANTE |
20 | Rhésus de 90% sans condensation |
| LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ |
-40 | +85℃, 10 | Rhésus de 95% sans condensation |
| LA température. COEFFICIENT |
±0.03%/℃ (0 | 50℃) |
| VIBRATION |
10 | 500Hz, 5G 10min. /1cycle, 60min. chaque le long de X, Y, haches de Z |
| CATÉGORIE FINIE DE TENSION |
Ⅲ; Conformité vers les BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1 ; altitude jusqu'à 2000 mètres |
|
SÉCURITÉ ET EMC
(Note 8)
|
NORMES DE SÉCURITÉ
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, ccc GB4943.1, BSMI CNS14336-1, comité technique 004, S/NZS62368.1 (par des CB), kc K60950-1 (pour LRS-100-12/24 seulement), BRI IS13252 (Part1) d'EAC TP :
2010/IEC 60950-1 : 2005 ont approuvé
|
| TENSION DE TENUE |
I/P-O/P : 4KVAC I/P-FG : 2KVAC O/P-FG : 1.25KVAC |
| RÉSISTANCE D'ISOLEMENT |
I/P-O/P, I/P-FG, O/P-FG : 100M Ohms/Rhésus de 500VDC/25℃/70% |
| ÉMISSION D'EMC |
Conformité à la classe B, BS EN/EN55014, BS EN/EN61000-3-2 des BS EN/EN55032 (CISPR32), - 3, GB/T 9254, BSMI CNS13438, comité technique 020, kc KN32, KN35 d'EAC TP (pour LRS-100-12/24 seul) |
| IMMUNITÉ D'EMC |
Conformité vers les BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), niveau d'industrie lourde, comité technique 020, kc KN32, KN35 d'EAC TP (pour LRS-100-12/24 seul) |
|
D'AUTRES
|
Moyenne des temps de bon fonctionnement |
3348.9K heures mn Telcordia SR-332 (Bellcore) ; 677.4Khrs mn MIL-HDBK-217F (25℃) |
| DIMENSION |
129*97*30mm (L*W*H) |
| EMBALLAGE |
0.34Kg ; 40pcs/14.6Kg/0.92CUFT |
