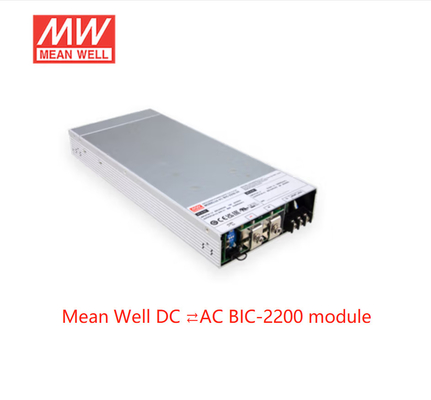

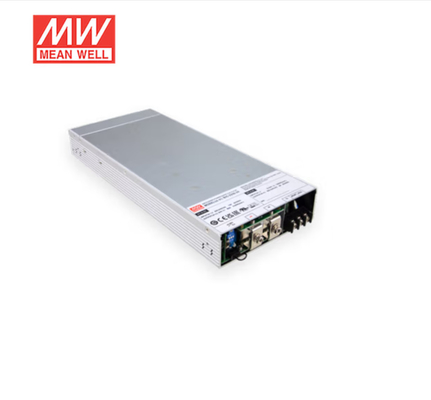

Sortie bidirectionnelle moyenne BIC-2200-12 de l'alimentation d'énergie du puits BIC-2200 AC-DC 2160W 12V 180A
conception du profil bas 1U
Pleine conception numérique avec l'efficacité de conversion de 93% pour la conversion d'AD/DC et de DC/AD
Temps de changement ultra-rapide entre AD/DC et DC/AC de 1ms.
CB/TUV/UL 62368-1 certifié, et conception se rapportent au règlement du CEI 62477
Partager actuel actif jusqu'à 11000W (4+1)
< 3="">
La force chargeant et réutiliser le mode de CANbus recommandent (facultatif)
Protections complètes : Anti-islanding protection, protection d'échouer à C.A., C.C OVP, OLP, OCP, OTP
5 ans de garantie
Technique
C.A. à la direction de C.C | MODÈLE | BIC-2200-12 | BIC-2200-24 | BIC-2200-48 | BIC-2200-96 | ||||
SORTIE |
TENSION CC | 12V | 24V | 48V | 96V | ||||
COURANT ÉVALUÉ | 180A | 90A | 45A | 22.5A | |||||
PUISSANCE ÉVALUÉE | 2160W | ||||||||
GAMME DE TOUTE PUISSANCE DE TENSION | 12 | 15V | 24 | 28V | 48 | 65V | 96 | 112V | |||||
ONDULATION et BRUIT (maximum) Note.2 | 160mVp-p | 260mVp-p | 300mVp-p | 480mVp-p | |||||
TENSION ADJ. RANGE | 10 | 15V | 19 | 28V | 38 | 65V | 76 | 112V | |||||
GAMME ACTUELLE | 0 | 180A | 0 | 90A | 0 | 45A | 0 | 22.5A | |||||
TOLÉRANCE Note.3 de TENSION | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
LIGNE RÈGLEMENT | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
RÈGLEMENT DE CHARGE | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
INSTALLEZ, TEMPS DE MONTÉE | 1800ms, 60ms/230VAC au chargement complet | ||||||||
ENTRÉE |
GAMME DE TENSION CA | 180 | 264VAC | |||||||
PLAGE DE FRÉQUENCE | 47 | 63Hz | ||||||||
FACTEUR de PUISSANCE (type.) | 0.98/230VAC au chargement complet | ||||||||
EFFICACITÉ (type.) Note.5 | 90% | 93% | 93% | 93% | |||||
COURANT à C.A. (type.) | 11A/230VAC | ||||||||
COURANT d'IRRUPTION (type.) | DÉMARRAGE À FROID 35A/230VAC | ||||||||
COURANT DE FUITE | <2ma> | ||||||||
DISTORSION HARMONIQUE TOTALE | <3> | ||||||||
C.C à la direction à C.A. |
ENTRÉE (Note.9) |
PUISSANCE D'ENTRÉE ÉVALUÉE | 1800W | ||||||
GAMME DE TOUTE PUISSANCE DE TENSION | 12 | 15V | 24 | 28V | 48 | 65V | 96 | 112V | |||||
GAMME DE TENSION CC | 10 ~15V | 19 | 28V | 38 | 65V | 76 | 112V | |||||
COURANT D'ENTRÉE MAXIMAL | 150A | 75A | 37.5A | 18.75A | |||||
SORTIE |
DE PUISSANCE DE SORTIE ÉVALUÉ (type.) (@230V, 50Hz) | 1725VA | |||||||
GAMME DE TENSION | 180 | 264VAC a déterminé par le C.A. principal | ||||||||
PLAGE DE FRÉQUENCE | 47 | 63Hz a déterminé par le C.A. principal | ||||||||
COURANT à C.A. (type.) | 7.5A/230VAC | ||||||||
FACTEUR de PUISSANCE (type.) | 0.99/230VAC au chargement complet | ||||||||
EFFICACITÉ (type.) Note.5 | 90,5% | 93% | 93% | 93% | |||||
DISTORSION HARMONIQUE TOTALE | <3> | ||||||||
PROTECTION |
CHARGE FINIE |
105 | 115% a évalué de puissance de sortie | |||||||
C.A. au C.C | La limitation actuelle constante, a arrêté sec de la tension 5 de C.C O/P. après que la tension de C.C O/P soit en baisse basse, réactionnez dessus pour récupérer | ||||||||
C.C au C.A. | Non accurable avec la conception de puissance constante | ||||||||
COURT-CIRCUIT | O/P arrêtés actuels, réactionnent dessus pour récupérer | ||||||||
TENSION FINIE | 17,6 | 20.8V | 33,6 | 39.2V | 72,6 | 86V | 134 | 157V | |||||
Type de protection : Tension arrêtée d'O/P, pouvoir de réactionnement dessus à récupérer | |||||||||
LA TEMPÉRATURE FINIE | La tension arrêtée d'O/P, récupère automatiquement après que la température descende | ||||||||
PROTECTION D'ISLANDING | Tension arrêtée à C.A.O/P, pouvoir de réactionnement dessus à récupérer | ||||||||
FONCTION |
CONTRÔLE MARCHE-ARRÊT À DISTANCE | Par short de signal électrique ou de contact sec : La puissance s'ouvrent DESSUS : Mise hors tension veuillez se rapporter au manuel de fonction infollowing | |||||||
TEMPS de COMMUTATEUR de BIDIRECTION (type.) | 1ms | ||||||||
SIGNAL D'ALARME | Sortie d'isolement de signal de TTL pour la T-alarme, le DC-OK et le défaut. Veuillez se référer au manuel de fonction en pages suivantes | ||||||||
PUISSANCE AUXILIARE | 12V@0.5A tolerance±5%, ondulation 150mVp-p | ||||||||
LE MODE DE BATTERIE A ÉVALUÉ COURANT (défaut) Note.7 |
C.A. au C.C | 160A | 80A | 40A | 20A | ||||
Peut être ajusté par communication | |||||||||
C.C au C.A. | 120A | 64A | 32A | 16A | |||||
Peut être ajusté par communication | |||||||||
ENVIRONNEMENT |
LA TEMPÉRATURE FONCTIONNANTE. | -30 | +70℃ (référez-vous à « sous-solliciter la courbe ») | |||||||
HUMIDITÉ FONCTIONNANTE | 20 | Rhésus de 90% sans condensation | ||||||||
LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ | -40 | +85℃, 10 | Rhésus de 95% sans condensation | ||||||||
LA température. COEFFICIENT | ±0.03%/℃ (0 | 45℃) | ||||||||
VIBRATION | 10 | 500Hz, 2G 10min. /1cycle, 60min. chaque le long de X, Y, haches de Z | ||||||||
SÉCURITÉ ET EMC (Note 4) |
NORMES DE SÉCURITÉ | UL62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, comité technique 004, IEC62477-1 d'EAC TP (par demande) approuvé | |||||||
La TENSION DE TENUE Note.8 | I/P-O/P : 3KVAC I/P-FG : 2KVAC O/P-FG : 500VAC | ||||||||
RÉSISTANCE Note.8 d'ISOLEMENT | I/P-O/P, I/P-FG, O/P-FG : 100M Ohms/Rhésus de 500VDC/25℃/70% | ||||||||
ÉMISSION D'EMC |
LES BS EN/EN55032 | ||||||||
Paramètre | Norme | Niveau/note d'essai | |||||||
Conduit | LES BS EN/EN55032 (CISPR32) | Classe B | |||||||
Rayonné | LES BS EN/EN55032 (CISPR32) | Classe A | |||||||
Courant harmonique | LES BS EN/EN61000-3-2 | Classe A | |||||||
Clignotement de tension | LES BS EN/EN61000-3-3 | ----- | |||||||
IMMUNITÉ D'EMC |
LES BS EN/EN55035, BS EN/EN61000-6-2 | ||||||||
Paramètre | Norme | Niveau/note d'essai | |||||||
ESD | LES BS EN/EN61000-4-2 | Niveau 3, air 8KV ; Niveau 2, contact 4KV | |||||||
Rayonné | LES BS EN/EN61000-4-3 | Niveau 3 | |||||||
EFT/éclat | LES BS EN/EN61000-4-4 | Niveau 3 | |||||||
Montée subite | LES BS EN/EN61000-6-2 | 2KV/Line-Line 4KV/Line-Earth | |||||||
Conduit | LES BS EN/EN61000-4-6 | Niveau 3 | |||||||
Champ magnétique | LES BS EN/EN61000-4-8 | Niveau 4 | |||||||
Immersions et interruptions de tension | LES BS EN/EN61000-4-11 |
>immersion de 95% 0,5 périodes, immersion de 30% 25 périodes, >interruptions de 95% 250 périodes |
|||||||
D'AUTRES |
Moyenne des temps de bon fonctionnement | 462.9K heures mn Telcordia SR-332 (Bellcore) ; 46K heures mn MIL-HDBK-217F (25℃) | |||||||
DIMENSION | 330*140*41mm (L*W*H) | ||||||||
EMBALLAGE | 2.9Kg ; 4pcs/12.6Kg/1.25CUFT |
