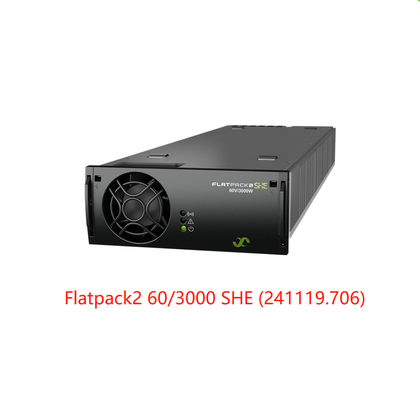

Redresseurs Eltek Flatpack2 60/3000 SHE 60Vdc 3000W Module à haut rendement 97,85 (Référence 241119.706)
Flatpack2 60/3000 SHE
Le Flatpack2 60/3000 Super HE contribue à établir la nouvelle norme de l'industrie en matière de rendement sur le marché de l'alimentation CC.
Redresseur Super Haut Rendement (SHE) pour les applications télécoms
Le Flatpack2 60/3000 Super HE contribue à établir la nouvelle norme de l'industrie en matière de rendement sur le marché de l'alimentation CC.
Avec un rendement allant jusqu'à 97,8 %, le Super HE est un redresseur haut de gamme particulièrement adapté aux marchés et aux applications où l'énergie est coûteuse. Dans les applications connectées au réseau, le délai de rentabilisation est de 2 ans par rapport aux redresseurs HE standard, et encore plus rapide dans les applications hybrides.
Le Flatpack2 60/3000 Super HE est entièrement compatible avec les systèmes Flatpack2 et Flatpack2 HE.
Principales caractéristiques
- Super Haut Rendement – jusqu'à 97,8 %
- Forte densité de puissance – 33 w/in3
- Compatible avec les systèmes existants
- Conformité globale
- Technologie brevetée
- Branchable à chaud
Paramètres :
| Flatpack2 60/3000 SHE |
| Modèle |
60/3000 SHE |
| Référence |
241119.706 |
| DONNÉES D'ENTRÉE |
| Tension (plage nominale) |
206 - 264 VCA |
| Tension (plage de fonctionnement) |
85 - 264 VCA |
| Fréquence |
45 - 66 Hz |
| Courant maximum |
16 ARMS |
| Protection |
Fusible dans le fil sous tension, varistance pour la protection contre les transitoires, arrêt lorsque VIN est hors de portée |
| DONNÉES DE SORTIE |
| Tension (par défaut) |
67 VCC |
| Tension (plage réglable) |
54 - 72 VCC |
| Puissance maximale, entrée nominale |
3000 W |
| Puissance maximale, déclassée @VIN = 85 VCA |
1000 W |
| Courant maximum, @VOUT = 60 VCC |
50 A |
| Partage de courant |
±5,0 % du courant maximum |
| Régulation de tension statique (charge de 10 à 100 %) |
±0,5 % |
| Régulation de tension dynamique |
±5,0 % pour une variation de charge de 10 à 90 % ou de 90 à 10 %, temps de régulation < 50ms |
| Temps de maintien (charge de 3000 W) |
>10ms ; tension de sortie > 52,5 VCC |
| Ondulation |
< 150 mVPP , bande passante de 30 MHz |
|
Protection
|
Arrêt en cas de surtension, protection contre les courts-circuits, haute température, limitation du courant d'appel lors du branchement à chaud, fusible |
| AUTRES SPÉCIFICATIONS |
| Rendement de pointe |
97,8 % |
|
Isolation
|
3,0 kVCA – entrée vers sortie
1,5 kVCA – entrée vers terre de protection
0,6 kVCC – sortie vers terre de protection
|
|
Alarmes (LED rouge)
|
Arrêt basse tension secteur, arrêt haute et basse température, défaillance du redresseur, arrêt en cas de surtension en sortie, défaillance du ventilateur (déclenchée en combinaison avec une température interne élevée), alarme basse tension, défaillance du bus CAN |
| Avertissements (LED jaune) |
Redresseur en mode de déclassement de puissance, limitation de courant à distance activée, tension d'entrée hors de portée, clignotement en cas de surtension |
| Normal (LED verte) |
Entrée et sortie ok |
| Température de fonctionnement (5 - 95 % HR sans condensation) |
-40 - 75°C [-40 - 167°F ] |
| Déclassement de la puissance de sortie maximale au-dessus de la température / à |
3000W @ 45°C / 1800 W @ 75°C1) |
|
MTBF (Telcordia SR-332 Iss.3 méthode II Cas
L1)
|
> 1 500 000 heures |
| Dimensions[LxHxP] / Poids |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13”] / 2,050 kg [4,5lbs] |
| NORMES DE CONCEPTION |
| Sécurité électrique |
CEI 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
CEM
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
EN 300 386:v2.1.1, FCC CFR 47 Partie 15:2013
|
|
Environnement
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3) EU 2015/863 (RoHS) & 2012/19/EU (DEEE)
Conditions de fonctionnement normales selon la CEI 62040-5-3:2016 clause 4.2. Autres conditions de fonctionnement selon la CEI 62040-5-3:2016 clause 4.3, doivent être avisées
|
| 1) Lorsque la tension secteur d'entrée est inférieure à 210 VRMS le déclassement de température commencera à 40 °C et 1500 W seront disponibles à 75 °C |
