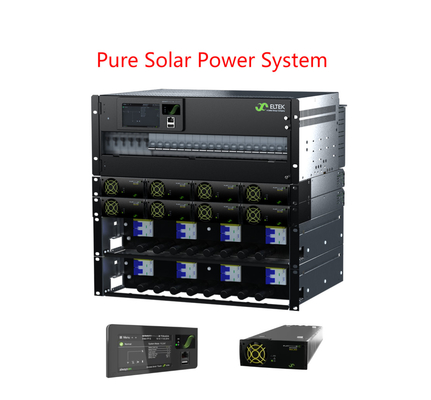

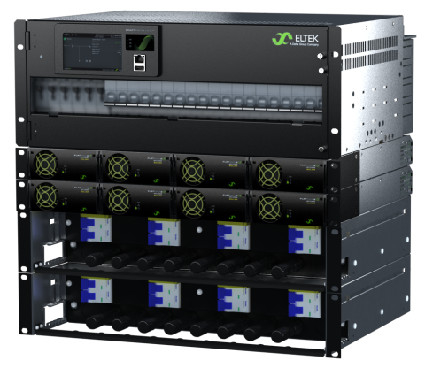

Le noyau d'alimentation solaire autonome d'Eltek est basé sur la famille de produits Flatpack2, entièrement intégré dans des solutions complètes et flexibles avec un seul contrôleur Smartpack2
Le noyau d'alimentation a une distribution intégrée de la batterie, une distribution de la charge en courant continu, des chargeurs solaires avec panneau de connexion photovoltaïque.

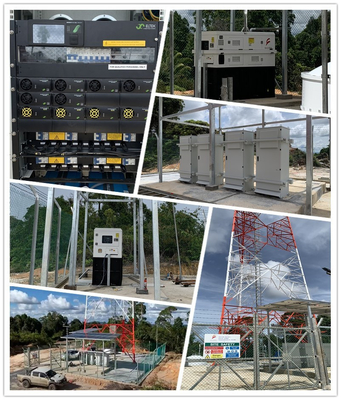

Le site solaire autonome est alimenté par des panneaux photovoltaïques et, avec une combinaison de batteries cyclistes, fournit toute l'électricité nécessaire tout au long de la journée.
1. Système complet
2. Contrôleur tactile Smartpack2
3- Contrôle et surveillance avancés via le port Ethernet
4. HE FP2 solaire avec MPPT
5. Capacité photovoltaïque maximale 24 kW
6. Panneau de connexion photovoltaïque avec SPD CC (en option)
7Modules à prise à chaud
8Chassis de répartition 19 ′/4U
9. Jusqu'à 8 fois les positions des interrupteurs de batterie
10. LVBD
11. Jusqu'à 18 fois les positions des disjoncteurs
12. LVLD1
13. LVLD2 (facultatif)
14Approbations globales
Modèle | 300A DISTRIBUTION | 500A DISTRIBUTION | |||||
Numéro de pièce (systèmes d'alimentation configurés) | Le nombre d'heures de travail est déterminé en fonction de l'heure de travail et de l'heure de travail. | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | |||||
Modules de puissance | |||||||
Chargeur solaire Flatpack21) Le | Pour les appareils électroniques | ||||||
Les données d'entrée (chargeur solaire) | |||||||
Voltage (plage) | La fréquence d'écoulement doit être supérieure ou égale à: | ||||||
Voltage (démarrage) | 150 VDC | ||||||
Courant maximal | 20 avant JC | ||||||
Panneau de connexion photovoltaïque | |||||||
Commutateurs de service pour les réseaux photovoltaïques | 4 pièces à 2 pôles | 8 pièces à deux pôles | |||||
DSP à courant continu de type 2 (en option) | Jusqu'à 4 pièces | Jusqu'à 8 pièces | |||||
Les données de sortie | |||||||
Voltage | -48 VDC | -48 VDC | |||||
Courant (maximum) | 300 A | 500 A | |||||
Distribution de la batterie | |||||||
Nombre de positions des disjoncteurs | 6x (poule unique) | 8x (poule unique) | |||||
Le montant de l'impôt | 300 A | 500 A | |||||
Type de disjoncteur de batterie | Type de prise de courant (cadre en D) | ||||||
Distribution de la charge | |||||||
Nombre de positions de charge | jusqu'à 18 x 18 mm | Jusqu'à 16 x 18 mm | |||||
Le montant de l'impôt |
300 A (maximum 12 x 18 mm ou 4 x 27 mm + 6 x 18 mm) |
300 A (max 10x 18 mm ou 4x 27 mm + 4x 18 mm) |
|||||
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
150 A (maximum 6x 18 mm ou 4x 27 mm) |
150 A (maximum 6x 18 mm ou 4x 27 mm) |
|||||
Type de disjoncteur | monté sur rails DIN, largeur 18 mm et largeur 27 mm | ||||||
Contrôle et suivi | |||||||
Unité de contrôle et de suivi2) Le | Le type de moniteur d'entrée/sortie est le suivant: | ||||||
Emplacement de montage | Panneau de porte monté | ||||||
Opération locale | Opération guidée par le menu via le pavé tactile et l'affichage graphique en couleur | ||||||
Fonctionnement à distance | Ethernet pour la surveillance et le contrôle à distance/locaux via le navigateur WEB | ||||||
Autres spécifications | |||||||
Température de fonctionnement | -40 à + 70 °C [-40 à + 158 °F]3) Les produits | ||||||
Température de stockage | -40 à +85 °C [-40 à +185 °F] | ||||||
Dimensions (W x D x H)5) Les produits |
482 x 384 x 311 (7U) mm Je ne sais pas. |
482 x 384 x 445 (10U) mm Je ne sais pas. |
|||||
Poids (à l'exclusion des modules) | Environ 12 kg | Environ 42 kilos | |||||
Normes de conception | |||||||
Sécurité électrique | La norme EN 60950-1:2006/A2 est modifiée comme suit:2013Pour les véhicules à moteur électrique, la norme EN 62368-1:2020/A11:2020 | ||||||
CEM | Le système d'exploitation de l'équipement doit être conforme à la norme ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019Pour les véhicules à moteur électrique, la norme EN 61000-6-2:2019 prévoit:2012, EN 61000-6-4:2019 | , | |||||
Environnement |
Le système d'exploitation doit être conforme à la norme ETSI EN 300 019-2-1 v2.3.1:2017, norme ETSI EN 300 019-2-2 v2.4.1:2017, Le système d'exploitation doit être conforme à la norme ETSI EN 300 019-2-3 v2.4.1:2015, norme ETSI EN 300 132-2 v2.6.1:2019 Conditions de fonctionnement normales conformément à la clause 4 de la norme CEI 62040-5-3:20162. Autres conditions de fonctionnement conformément à la clause 4 de la norme IEC 62040-5-3:20163, doit être informé |
||||||
1) Pour plus de détails, voir la fiche Flatpack2 sur les chargeurs solaires 2) Pour plus de détails, voir la fiche du contrôleur Smartpack2 Touch |
3) +45 à +70 °C [+113 à +158 °F] avec performance réduite 4) La profondeur minimale recommandée de l'armoire est de 400 mm. |
Applications:
· Stations de base de radio/ sites de cellules
· LTE / 4G / WiMAX
· Systèmes d'antennes distribuées
· Le micro-ondes
· Le haut débit
