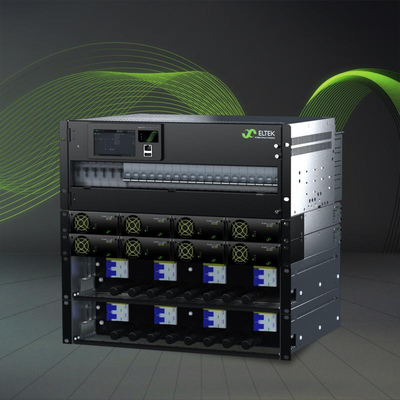

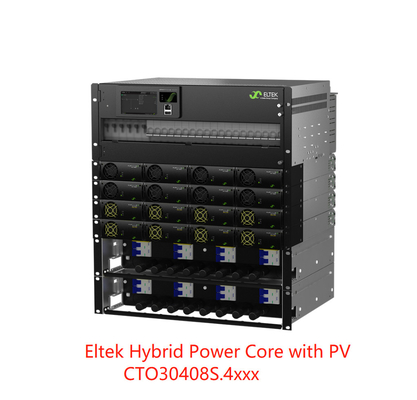

Le cœur d'alimentation autonome solaire d'Eltek est basé sur la famille de produits Flatpack2, entièrement intégré dans des solutions complètes et flexibles avec un seul contrôleur Smartpack2.
Le cœur d'alimentation dispose d'une distribution de batterie intégrée, d'une distribution de charge CC, de chargeurs solaires avec un panneau de connexion PV. Le cœur d'alimentation est flexible et peut être facilement mis à niveau pour répondre aux demandes changeantes.

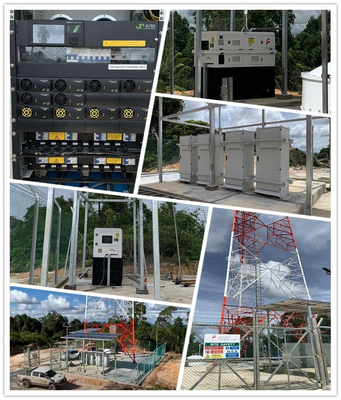

Le site autonome solaire est alimenté par des panneaux photovoltaïques et, grâce à une combinaison de batteries cycliques, fournit toute l'énergie requise pendant toute la journée.
1. Système complet
2. Contrôleur Smartpack2 Touch
3. Contrôle et surveillance avancés via le port Ethernet
4. HE FP2 solaire avec MPPT
5. Capacité PV maximale de 24 kW
6. Panneau de connexion PV avec parafoudre CC (option)
7. Modules enfichables à chaud
8. Châssis de distribution 19 »/4U
9. Jusqu'à 8 positions de disjoncteur de batterie
10. LVBD
11. Jusqu'à 18 positions de disjoncteurs de charge
12. LVLD1
13. LVLD2 (optionnel)
14. Homologations mondiales
MODÈLE | DISTRIBUTION 300 A | DISTRIBUTION 500 A | |||||
Numéro de pièce (systèmes d'alimentation configurés) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
MODULES D'ALIMENTATION | |||||||
Chargeur solaire Flatpack21) | Flatpack2 48/3200 HE Solaire | ||||||
DONNÉES D'ENTRÉE (CHARGEUR SOLAIRE) | |||||||
Tension (plage) | 85-420 VCC (plage de fonctionnement) 100-380 VCC (plage MPPT) | ||||||
Tension (démarrage) | 150 VCC | ||||||
Courant maximal | 20 ADC | ||||||
PANNEAU DE CONNEXION PV | |||||||
Interrupteurs de service pour les réseaux PV | 4 pcs à 2 pôles | 8 pcs à 2 pôles | |||||
Parafoudre CC de type 2 (option) | Jusqu'à 4 pcs | Jusqu'à 8 pcs | |||||
DONNÉES DE SORTIE | |||||||
Tension | -48 VCC | -48 VCC | |||||
Courant (maximum) | 300 A | 500 A | |||||
DISTRIBUTION DE BATTERIE | |||||||
Nombre de positions de disjoncteur | 6x (unipolaire) | 8x (unipolaire) | |||||
LVBD | 300 A | 500 A | |||||
Type de disjoncteur de batterie | Type enfichable (D-frame) | ||||||
DISTRIBUTION DE CHARGE | |||||||
Nombre de positions de charge | Jusqu'à 18x 18 mm | Jusqu'à 16x 18 mm | |||||
LVLD 1 |
300 A (max. 12x 18 mm ou 4x 27 mm + 6x 18 mm) |
300 A (max. 10x 18 mm ou 4x 27 mm + 4x 18 mm) |
|||||
LVLD 2 (option) |
150 A (max. 6x 18 mm ou 4x 27 mm) |
150 A (max. 6x 18 mm ou 4x 27 mm) |
|||||
Type de disjoncteur de charge | Monté sur rail DIN, 18 mm et 27 mm de large | ||||||
CONTRÔLE ET SURVEILLANCE | |||||||
Unité de contrôle et de surveillance2) | Smartpack2 Touch + Smartpack2 Basic + Moniteur E/S Type 2 | ||||||
Emplacement de montage | Monté sur le panneau de porte | ||||||
Fonctionnement local | Fonctionnement guidé par menu via pavé tactile et écran couleur graphique | ||||||
Fonctionnement à distance | Ethernet pour la surveillance et le contrôle à distance/local via navigateur WEB | ||||||
AUTRES SPÉCIFICATIONS | |||||||
Température de fonctionnement | -40 à +70 °C [-40 à +158 °F]3) | ||||||
Température de stockage | -40 à +85 °C [-40 à +185 °F] | ||||||
Dimensions (L x P x H)5) |
482 x 384 x 311 (7U) mm [19 x 15,1 x 12,3 pouces] |
482 x 384 x 445 (10U) mm [19 x 15,1 x 17,5 pouces] |
|||||
Poids (hors modules) | Environ 12 kg [26 lbs] | Environ 19 kg [42 lbs] | |||||
NORMES DE CONCEPTION | |||||||
Sécurité électrique | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 | ||||||
CEM | ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 | , | |||||
Environnement |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017, ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019 Conditions de fonctionnement normales selon la clause 4.2 de la norme CEI 62040-5-3:2016. Les autres conditions de fonctionnement selon la clause 4.3 de la norme CEI 62040-5-3:2016 doivent être signalées. |
||||||
1) Voir la fiche technique du chargeur solaire Flatpack2 pour plus de détails 2) Voir la fiche technique du contrôleur Smartpack2 Touch pour plus de détails |
3) +45 à +70 °C [+113 à +158 °F] avec des performances déclassées 4) La profondeur minimale recommandée de l'armoire est de 400 mm [15,7 pouces] |
