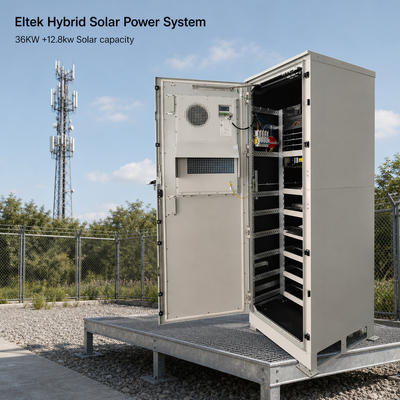

Système de rectificateur solaire hybride 36KW 48Vdc 12,8Kw Capacité solaire FP2 48/3000HE Module de rectificateur FP2 48/3200HE Solaire (241119.650)

Ce boîtier hybride extérieur de télécommunications intègre un noyau modulaire de 48 V CC avec charge solaire

la capacité d'un boîtier extérieur climatisé assemblé en usine, construit sur la plateforme Flatpack2 (FP2) éprouvée,

Le système combine jusqu'à 12 emplacements de redresseur et 4 emplacements de charge solaire pour fournirRéduction par alimentation en courant alternatif de 36 kW plus entrée photovoltaïque de 12,8 kWdans un seul rack de 19 pouces.

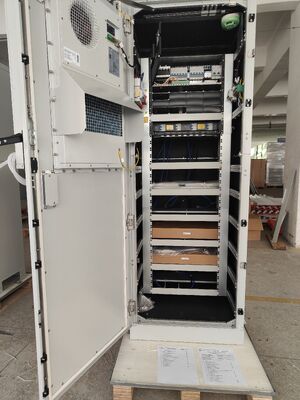

L'armoire est livrée avec5× modules de redresseur HE Flatpack2 48/3000 (15 kW installés)et2× modules de charge solaire Flatpack2 48/3200 HE (6,4 kW installés), prête pour l'expansion à chaud jusqu'à la pleine capacité de 36 kW + 12,8 kW.Le système d'alarme doit être équipé d'un écran d'entrée/sortie de type 2.un contrôleur doté d'une capacité de surveillance à distance.

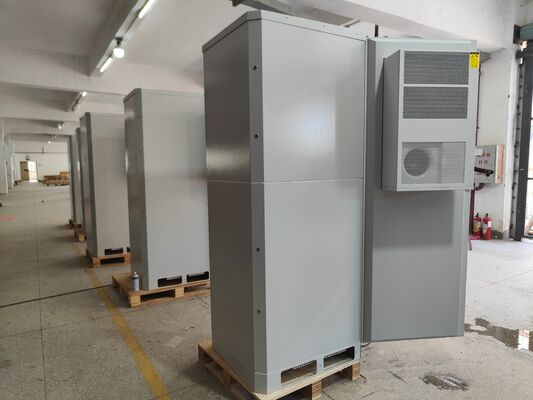

Conçu pour des environnements extérieurs difficiles, le boîtier de type 3 (2 000 H × 700 W × 1 050 D mm incl. plinth) est refroidi par un système intégré de refroidissement de l'air.Air conditionné à courant continu de 48 Vles couches de sécurité comprennent un interrupteur C80A/4P, une protection contre les surtensions CA de type C 3+NPE 275V (20/40kA), un panneau de connexion PV 2U avec SPD en continu,Disjoncteurs à batterie de 6 × 100 A, et déconnexion basse tension LVBD (600A) / LVLD (300A) dédiée pour la protection de la batterie et de la charge.

Principales caractéristiques:

• Énergie tout-en-un pour les sites extérieurs: redresseur + chargeur solaire + contrôleur + distribution + étagères de batteries lithium-ion dans un cabinet de type 3 de 2 m
• Véritable conception hybride de réseau (3 phases 400V+N+PE) et d'entrée photovoltaïque gérée dans un seul noyau de puissance
• Modules Flatpack2 HE modulaires et échangeables à chaud: jusqu'à 12 × 3kW de redresseurs (36kW) + jusqu'à 4 × 3,2kW de chargeurs solaires (12,8kW)
• Suite de surveillance Smartpack2: gestion de la batterie, contrôle du LVD, alarmes, compensation de la température via un capteur de température de batterie de 3 m
• Protection complète: SPD CA, SPD CC, disjoncteurs de batterie (6 × 100A), LVBD 600A / LVLD 300A, alarme de porte et détecteur de fumée
• Tests d'acceptation en usine à 100% (tests visuels, d'isolation, de démarrage, d'étalonnage, de contrôle et d'alarme)
• Garantie de qualité de 12 mois

Portée de l'application

• Stations de base de télécommunications extérieures (BTS/NodeB/eNodeB) ¢ sites macro, micro et distribués
• Entreprises de tours de télécommunications et exploitants de sites déployant des sites d'énergie hybride réseau + solaire
• Sites de communication ruraux, désertiques et éloignés où l'approvisionnement en réseau est instable
• Les sites de télécommunications à énergie solaire réduisant la consommation d'énergie du réseau et de générateurs diesel
• Énergie en courant continu pour les systèmes de communication transportables ou en conteneurs
• Charges de courant continu générales de 48 V: équipement de transmission, liaisons micro-ondes, liaisons en arrière à petites cellules, systèmes de surveillance
