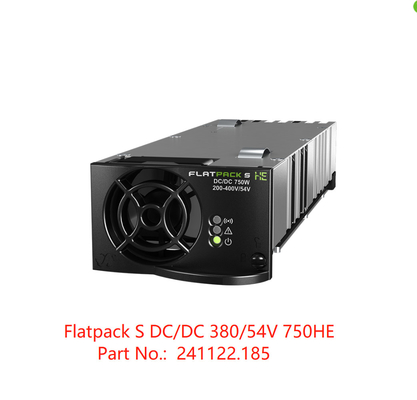

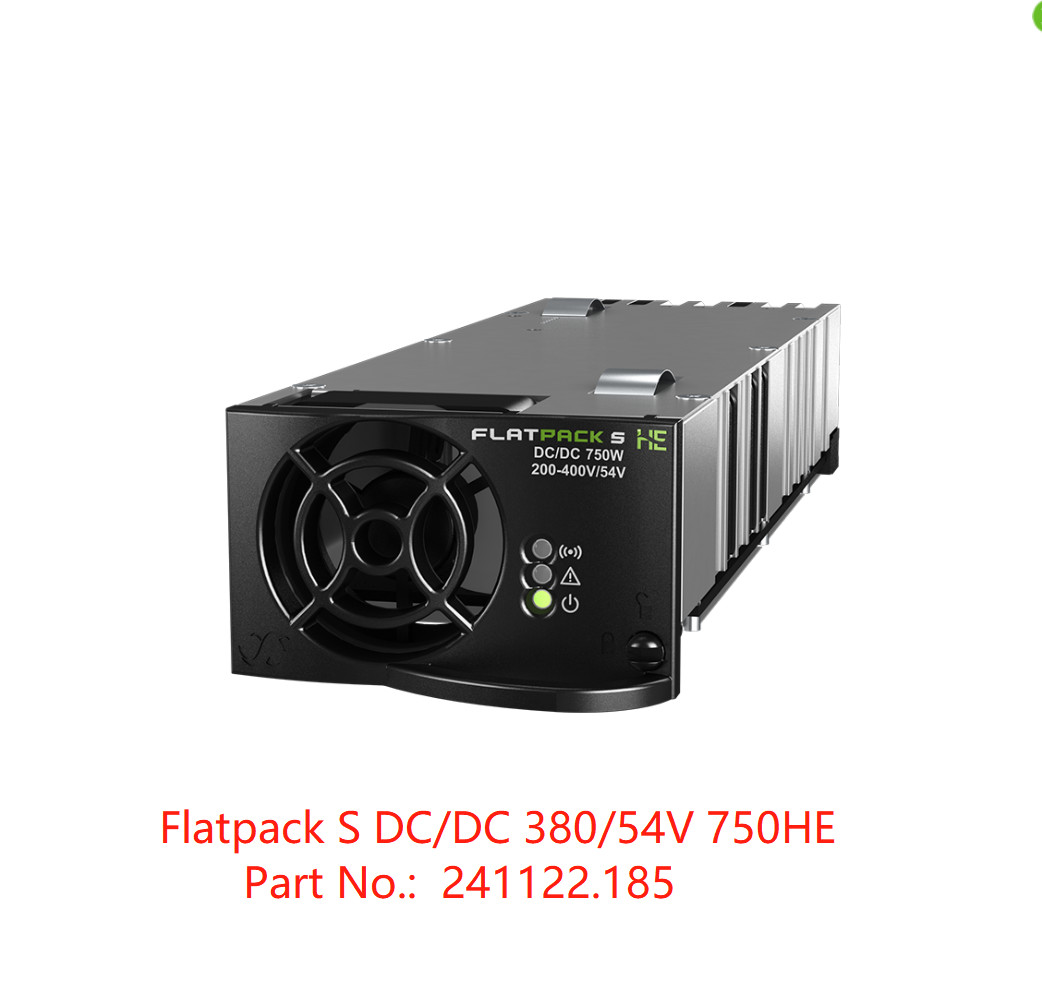

Convertisseur Eltek Flatpack S DC/DC 380/54V 750HE Convertisseur HE compact pour petites et moyennes télécommunications 241122.185
Convertisseur Eltek Flatpack S DC/DC 380/54V 750HE Convertisseur HE compact pour applications télécom de petite et moyenne taille (Référence 241122.185)
Le convertisseur Flatpack S DC/DC intègre les spécifications Telecom, un rendement élevé, une protection ORing en sortie et une puissance élevée dans un petit boîtier de 217 mm de profondeur. Son rendement élevé contribue au rendement global d'une alimentation CC à distance et, par conséquent, à la justification économique de
sélectionner une telle solution pour alimenter des sites distants. Ses petites dimensions le rendent parfait pour l'intégration dans des baies de serveurs personnalisées.
Principales caractéristiques :
CARACTÉRISTIQUES CLÉS
• PETIT
• COURT
• DENSITÉ DE PUISSANCE – 19,5 W/POUCE3
• HAUT RENDEMENT
• PROTECTION ORING EN SORTIE
• REMPLAÇABLE À CHAUD
• CLÉ DE TENSION ET DE PUISSANCE
APPLICATIONS
TÉLÉCOM - FIXE
• Convertisseur d'extrémité distante pour DSLAM
TÉLÉCOM – MOBILE / SANS FIL
• Systèmes d'antennes distribuées
• Extenseur de portée pour têtes radio distantes
CENTRES DE DONNÉES
• Conversion d'alimentation en façade/en rack
Paramètres :
|
Convertisseur Flatpack S DC/DC
|
| MODÈLE |
FLATPACK S DCDC 380/54 750 |
| Numéro de pièce |
241122.185 |
| DONNÉES D'ENTRÉE |
| Tension (nominale) |
300 - 400 VCC |
| Tension (plage de fonctionnement) |
200 - 400 VCC |
| Courant (maximum) |
2,9 ADC |
| Protection |
Fusible en polarité positive et négative Inversion insensible Arrêt au-dessus de 410 VCC |
| DONNÉES DE SORTIE |
| Tension (fixe) |
54 VCC |
| Puissance (maximum) @ entrée nominale |
750 W |
| Puissance (maximum) @ entrée 200 VCC |
500 W |
| Courant (maximum) @ entrée nominale |
13,8 A (@VOUT < 54 VCC) |
| Temps de maintien, puissance de sortie maximale |
>10ms ; tension de sortie > 41 VCC |
| Partage de courant (charge de 10 à 100 %) |
±5 % du courant maximum de 10 à 100 % de la charge |
| Régulation de tension statique (charge de 10 à 100 %) |
±0,5 % |
| Régulation de tension dynamique |
±5,0 % pour une variation de charge de 10-90 % ou 90-10 %, temps de régulation < 50 ms |
| Ondulation |
< 150 mVPP, bande passante de 30 MHz |
| Protection |
ORing FET |
|
Preuve de court-circuit |
|
Protection contre les températures élevées |
|
Arrêt en cas de surtension |
| AUTRES SPÉCIFICATIONS |
| Rendement |
> 96 % |
| Isolation |
4,2 kVCC - entrée/sortie
2,25 kVCC - entrée/terre 710 VCC - sortie/terre
|
| Alarmes : LED rouge |
Basse et haute tension d'entrée, Arrêt en cas de température haute et basse, Défaillance du redresseur,
Arrêt en cas de surtension en sortie, Défaillance du ventilateur lorsque le ventilateur s'arrête, Alarme de basse tension de sortie, Défaillance du bus CAN
|
| Avertissements : LED jaune |
Convertisseur en mode de détarage de puissance, Limite de courant de sortie à distance activée, Tension d'entrée hors de portée, clignotement en cas de surtension, Perte de communication CAN avec le contrôleur |
| Fonctionnement normal : LED verte |
| Relais d'alarme (NO - s'ouvre lorsqu'il est désactivé) |
S'ouvre sur les alarmes1) et absence de tension d'entrée. |
| MTBF (méthode III (a) de l'édition I de Telcordia SR-332) |
>350 000 (@ Tambient : 25 °C) |
|
Température de fonctionnement (5-95 % HR sans condensation)
La puissance de sortie maximale se dégrade au-dessus de la température / à
|
-40 à + 85°C [-40 à +185°F]
60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F]
|
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99 % HR sans condensation |
| Dimensions[L x H x P] / Poids |
72 x 40 x 217 mm2) (2,84 x 1,57 x 8,54 po)2) / < 850 g (1,9 lb) |
| NORMES DE CONCEPTION |
| Sécurité électrique |
UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| CEM |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Partie 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
|
| Environnement |
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
Conforme RoHS (2011/65/UE) et DEEE (2002/96/CE)
|
|
1) pour les alarmes d'arrêt en cas de température haute et basse et de défaillance du ventilateur, le relais s'ouvrira au moins 5 secondes avant l'arrêt du module
2) y compris la profondeur de la poignée est de 234 mm [9,21 po] et la hauteur de 42 mm [1,65 po]
|
