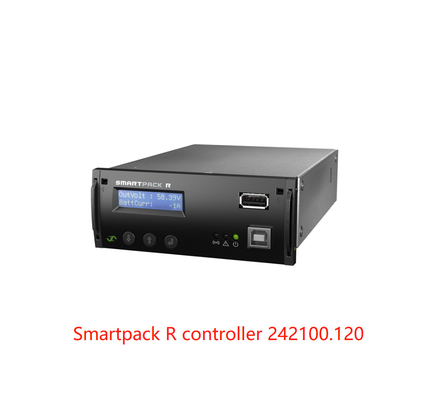

Eltek surveillant le contrôleur de Smartpack R pour le système de noyau de puissance de télécom (numéro de la pièce : 242100,120)
Le contrôleur de Smartpack R pour préparer votre systesm de puissance pour un ultra-rapide, de grande capacité et lié au demain, ce contrôleur de modification t'apportera le système d'alimentation existant en conformité avec des conditions actuelles, prolonge son temps de la vie et réduira de ce fait les coûts oeprating de temps de la vie et le besoin de nouveaux investissements dans la puissance.
FONCTIONNALITÉS CLÉ
- VERS L'ARRIÈRE COMPABILITY
Forme, ajustement, fonction compatible avec le legs
Contrôleur d'Eltek Smartpack
IPv4/v6, interface sensible du Web HTML5,
SNMPv3, MODBUS TCP, RAYON,
la pénétration de sécurité a examiné
Tous les modules d'alimentation d'Eltek, incluant
Rectiverters et noeuds de BOÎTE comme
Fleximonitor
- · SURVEILLANCE DE SITE DE TÉLÉCOM
Ports/USB périodique : B d'USB, A d'USB
Centre serveur pour des boîtiers de protection, WiFi, modems 4G,
Bluetooth, commandes instantanées, etc.
RJ-11 w/RS-232/RS-485 avec MODBUS RTU
Esclave pour SCADA et MODBUS RTU
Maître pour la collecte de données du tiers
équipement avec configurable générique
protocole pour Smartmeters, etc. et fixe
protocoles pour les batteries etc. de Li-ion.
APPLICATIONS
TÉLÉCOM - RADIO
· Station de base/sites par radio de cellules
· LTE/4G/5G
· Support de consoles multiples
· Micro-onde
· Bande large
TÉLÉCOM – FIXES
· Central téléphonique/CORDE
· Fibre
· Émission
· Centre de traitement des données
PARAMÈTRES :
|
SPECIFICAITON TECHNIQUE
|
|
| Modèle |
Smartpack R |

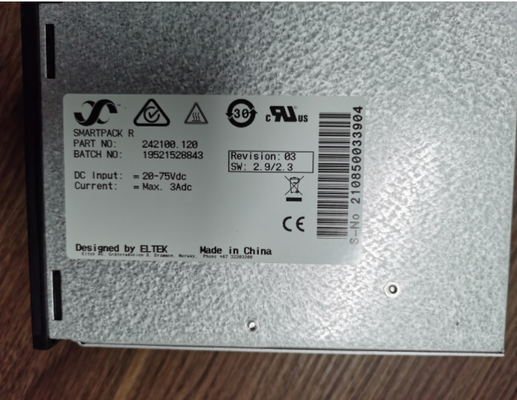

| Numéro de la pièce |
242100,120 |
| DONNÉES D'ENTRÉE |
|
| Tension (nominal) |
10 - 75 VOLTS CONTINU |
| Puissance |
3 W (sommeil d'affichage, aucun dist. Puissance de BOÎTE, activation de LVD, aucune puissance d'USB) 25 W (affichage, mise sous tension de BOÎTE de dist, activation de LVD, puissance d'USB) |
| CONNEXIONS DE SYSTÈME - MONITEURS SYSTÈME |
|
| Sens de tension, appui de tension de système |
12 VOLTS CONTINU, 24VDC, 48VDC ET 60VDC |
| Sens actuel, appui de shunt |
0 - 20mV, 0-50mV, 0 - 60mV et 0-100mV |
| Surveillance de fusible de batterie |
Le commutateur auxiliaire NO/NC, tirent vers le haut/vers le bas |
| Surveillance de fusible de charge |
Le commutateur auxiliaire NO/NC, diode Matrix tirent vers le haut/vers le bas |
| Contrôle de température de batterie |
Entrée du capteur AD590 |
| Surveillance de symétrie de batterie (incorporée) |
la tension analogique de 4 x [0-75V] entre (12, 24 ou blocs 60V) |
| CONNEXIONS DE SYSTÈME - CONTRÔLE DE LVD |
|
| Débranchement de batterie |
1 (verrouillé ou non-verrouillé a soutenu) |
| Débranchement de charge |
2 (verrouillé ou non-verrouillé a soutenu) |
| ENTRÉES ET SORTIES GÉNÉRIQUES |
|
| Les configurations de Digital, entre #1-6 |
Commutateur auxiliaire : NO/NC |
| Les configurations analogues, entre #1-2 |
Tension analogique [0-75V] (configurez en tant que NON, OR, sens de Matrix de diode ou sens de tension) |
| Les configurations analogues, entre #3-6 |
Tension analogique [0-75V] (configurez en tant que NON, OR, sens de Matrix de diode ou sens de tension) appui : Sens de la température avec la sonde de NTC |
| Les configurations de sortie, produit #1-6 |
6x Relais-sec/forme C - normalement ouvert/fermé configurables [capacité maximum 75V/2A/60W] |
| CONNEXIONS DE SYSTÈME DE CONTRÔLE |
|
| Puissance de BOÎTE |
Distribué PEUT actionner disponible +/- 500mA |
|
Noeuds de BOÎTE
|
Appui : Moniteurs d'entrée-sortie, moniteur de ficelle de batterie, charge/moniteur actuel, Fleximonitor, moniteur de canalisations à C.A. et Smartnode (legs) |

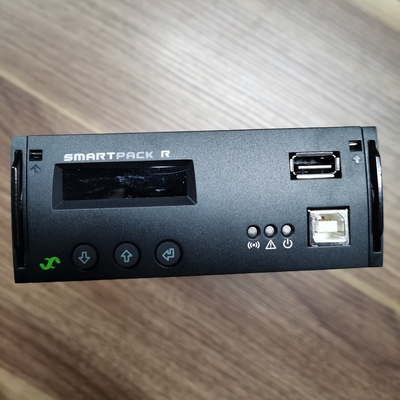

| INTERFACE UTILISATEURS |
|
|
| Local |
Affichage alphanumérique d'affichage à cristaux liquides (traditionnel chinois et simplifié soutenu) et 3 clés |
|
Port Ethernet (eth 0 : Port de LAN)
(eth 1 : Port w/DHCP de métier, port de dispositif d'USB)
|
10/100 BASE-T (facultatif : 1000 BASE-T) IPv4/v6
Protocoles d'IP : HTTP sensible d'interface utilisateurs (HTML5)/SSL (TLS avec le générateur ou la charge auto-signé de certificat a authentifié des certificats), SNMP v3 w/Generic MIBs et type de MIB d'entreprise : SP2- MIB (branche d'Eltek 10), MODBUS TCP et UDP de pComm (PowerSuite), VPN, VLAN, NTP, SFTP et RAYON
|
|
Centre serveur d'USB
Dispositif d'USB
|
La commande instantanée pour des config de chargement de fichier de hausse de SWFW et de configuration de XML a lu de Smartpack 1 port de dispositif de GEN USB
wlan0 : Boîtier de protection de WiFi pour le port sans fil de métier, wwan0 : modem cellulaire eth2 de 4G USB : Gigabit d'Ethernet
PC – pComm – Windows PowerSuite
|

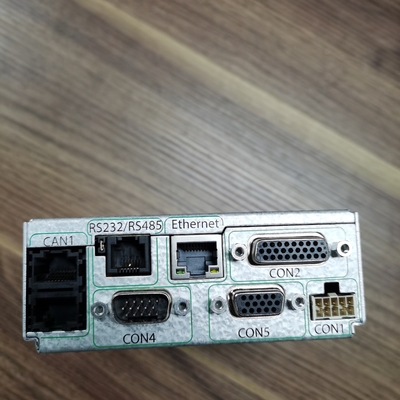

| Portes série |
RS-232 et RS-485 sur le connecteur RJ11
Protocoles périodiques : Esclave de MODBUS RTU, reportage de maître de MODBUS RTU/ASCII (plusieurs types prédéfinis et plein lecteur configurable générique de données disponibles), de modem Call-Back/SMS (PSTN ou GSM) et pComm (PowerSuite)
|
| CARACTÉRISTIQUES GÉNÉRALES |
|
|
| Dimensions (WxHxD) |
109 x 44 (1U) X 156 millimètres (4,3 x 1,75 x 6.1") [département de châssis : 140 millimètres] |
| Température ambiante |
Fonctionnement de -20 à +65˚C (- 40 à 149˚F) |
| NORMES DE CONCEPTION |
|
|
| Sécurité électrique |
UL 60950-1, 2ed, 2014-10-14, EN 60950-1:2006/A2 : 2013 |
| EMC |
EN 300 DE L'ETSI 386 V.2.1.1, EN 61000-6- 1(2007) /-2 (2005) /-3 (2012) /-4 (2011),
Section 109 de la pièce 15B de la FCC CFR47 : 2010
|
| Environnement |
En 300 019 de l'ETSI : 2-1 v2.3.1 (classe 1,2), 2-2 v2.4.1 (classe 2,3) et 2 ou 3 v2.4.1 (classe 3,2) 2011/65/EU (RoHS) et 2012/19/EU (WEEE)
Fonctionnement normal selon la clause 4,2 de 62040-5-3:2016 du CEI. D'autres conditions de fonctionnement selon le CEI 62040-
la clause 4,3 de 5-3:2016, doit être conseillée
|
| |
Eltek surveillant Comparsion
|
Dispositif de BOÎTE
|
Début
|
Extrémité
|
Engourdissez des noeuds
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 de base
|
1
|
10
|
10
|
|
Maître de Smartpack 2
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Moniteur de batterie
|
33
|
46
|
14
|
|
Moniteur de charge
|
49
|
62
|
14
|
|
Flex Monitor
|
65
|
78
|
14
|
|
Moniteurs d'entrée-sortie
|
81
|
94
|
14
|
|
Moniteur de canalisations
|
97
|
110
|
14
|
