Systèmes de convertisseurs CC-CC Eltek 380V à 54V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Systèmes de convertisseurs CC-CC Eltek 380 V à 54 V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

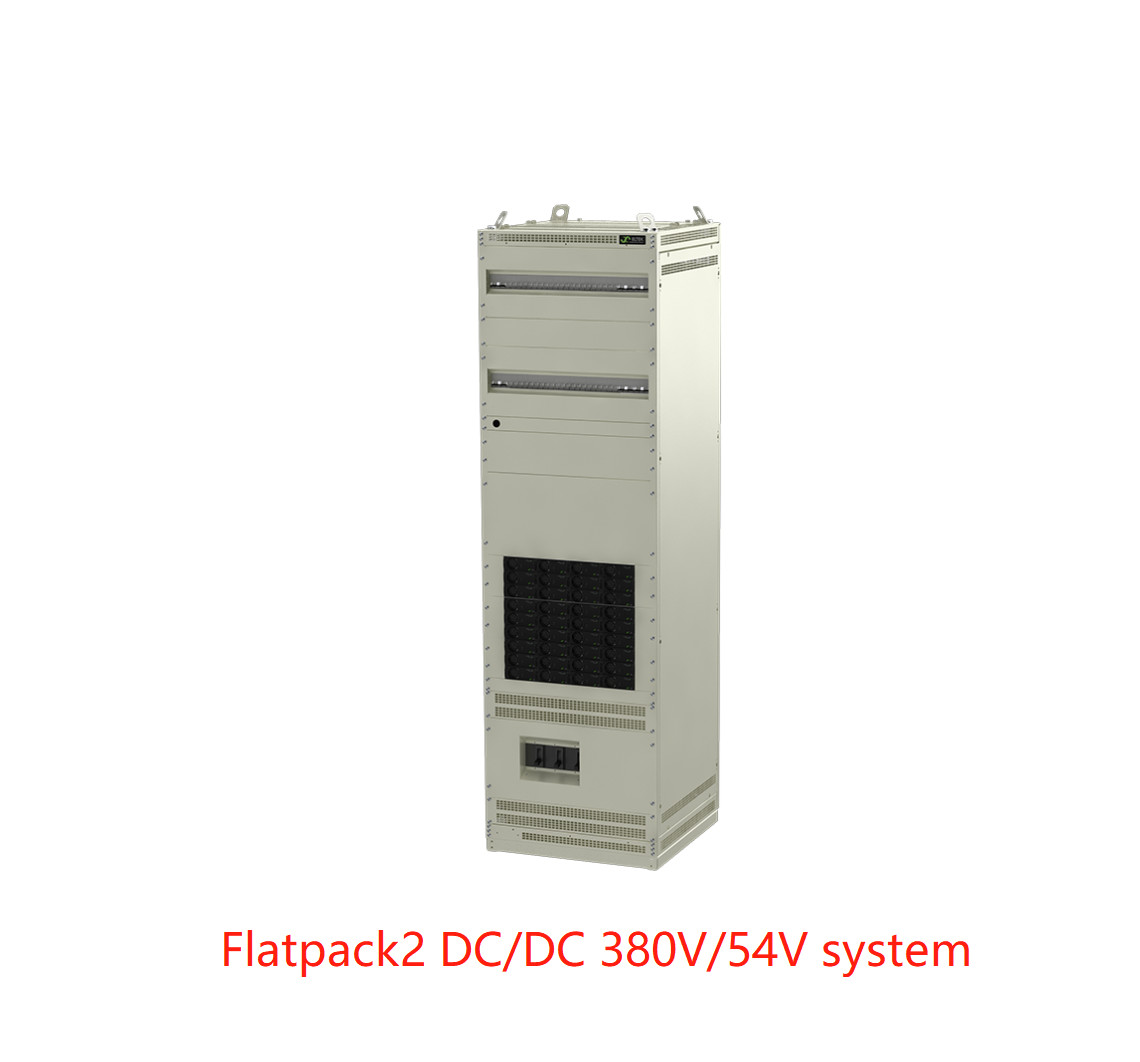

Système Flatpack2 CC/CC 380V/54V
L'utilisation du module Flatpack2 CC/CC 380V/48V 3000W SHE avec l'unité de contrôle et de surveillance Smartpack2 riche en fonctionnalités d'Eltek permet aux sites de bénéficier de l'utilisation de 380 Vcc comme tension de transmission.
Soit pour une alternative compétitive aux onduleurs traditionnels dans les centres de données, soit pour les centrales électriques dans les extensions de sites télécoms.
Intégrant des modules de convertisseurs à très haut rendement de pointe avec l'unité de surveillance et de contrôle Smartpack2 riche en fonctionnalités d'Eltek, le système d'alimentation Flatpack2 CC/CC 380V/54V haute performance convertit la tension de bus 380 Vcc en 54 Vcc régulés avec un rendement du module de 98,2 %.
Principales caractéristiques
l Protection d'entrée
l Polyvalence
l Évolutivité
l Modulaire – construisez au fur et à mesure que votre charge augmente
l Très haut rendement (SHE)
l Contrôleur Smartpack2
l Branchable à chaud
l Sortie réglable 50-55 Vcc
l Technologie SHE brevetée
APPLICATIONS
TÉLÉCOMS
• Extensions de centraux téléphoniques
• Mises à niveau de sites haute puissance
CENTRES DE DONNÉES
• Conversion de 380 VCC (260-400 VCC) à 50-55 VCC
• Installations de colocation
• Remplacement de l'installation onduleur+VCC
Paramètres :
|
| Modèle |
Système 36 kW |
Système 72 kW |
Système 108 kW |
| Numéro de pièce |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| DONNÉES D'ENTRÉE |
| Tension (plage de fonctionnement) |
260 - 400 VCC |
| Courant maximum |
147,6 A |
295,2 A (2x 147,6 A) |
442,8 A (3x 147,6 A) |
| Protection (niveau module) |
Fusible, arrêt lorsque VIN est hors de portée |
| Protection (niveau armoire) |
1x 160 A MCCB |
2x 160 A MCCB |
3x 160 A MCCB |
| DONNÉES DE SORTIE |
| Tension (par défaut) |
54,5 VCC |
| Tension (plage réglable) |
50 - 55 VCC |
| Puissance maximale, entrée nominale |
36 kW |
72 kW |
108 kW |
| Courant max., @VOUT = 50 VCC |
720 A |
1440 A |
2160 A |
| Partage de courant |
±5 % du courant maximum de 10 à 100 % de charge |
| Régulation de tension statique |
±0,5 % de 0 à 100 % de charge et entrée nominale |
| Régulation de tension dynamique |
±5,0 % pour une variation de charge de 10-90 % ou 90-10 %, temps de régulation< 50 ms |
| Sorties CC |
Jusqu'à 2x 30 voies ≤63 A MCB Jusqu'à 2x 20 voies ≤125 A MCB |
| Protection |
Arrêt en cas de surtension ; protection contre les courts-circuits ; haute température ; limitation du courant d'appel à chaud ; FET OR-ing |
| Informations complémentaires |
Voir la fiche technique Flatpack2 DCDC 380V 48V 3000W SHE |
| CONTRÔLE ET SURVEILLANCE |
| Unité de surveillance |
Smartpack2 |
| Fonctionnement local |
Affichage et touches, interface WEB via navigateur standard |
| Fonctionnement à distance |
Interface WEB ; MODBUS ; Protocole SNMP et e-mail |
|
Alarmes
|
Alarmes de basse et haute tension de sortie (niveaux mineur et majeur), alarme de défaut de terre, alarme de température, alarme de panne de courant, alarme de déclenchement du disjoncteur de charge et bien plus encore. |
| Informations complémentaires |
Voir la fiche technique Smartpack2 |
| AUTRES SPÉCIFICATIONS |
| Rendement maximal |
98,2 % |
|
Isolation
|
4,2 kVCC – entrée et sortie
2,2 kVCC – terre d'entrée
0,5 kVCC – terre de sortie
|
| Température de fonctionnement |
-20 à +45 °C (-4 à +113 °F) déclassement de puissance possible au-dessus de 40 °C (104 °F) |
| Température de stockage |
-40 à +85 °C (-40 à +185 °F) |
| Humidité |
5 – 95 % HR, sans condensation |
| Dimensions [LxHxP] |
600 x 2000 x 600 mm (23,62 x 78,74 x 23,62 po) |
| NORMES DE CONCEPTION |
| Sécurité électrique |
CEI/EN 60950-1: 2013 |
|
CEM
|
CEI/EN 61000-6-1:2007,
CEI/EN 61000-6-2:2005,
CEI/EN 61000-6-3:2007 + A1:2011, CEI/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
Environnement
|
Testé conformément à :
ETSI EN 300 019-2-1 v2.2.1: 2014 (Classe 1.2) ;
ETSI EN 300 019-2-2 v2.3.1: 2013 (Classe 2.3) ;
ETSI EN 300 132-3-1 v2.1.1 ; 2011/65/UE (RoHS) et 2008/98/CE (DEEE)
Conditions de fonctionnement normales selon CEI/EN 62040-5-3:2016 clause 4.2, les autres conditions de fonctionnement selon la clause 4.3 doivent être signalées.
|
| 1) Vues de l'armoire présentées sans portes. |
