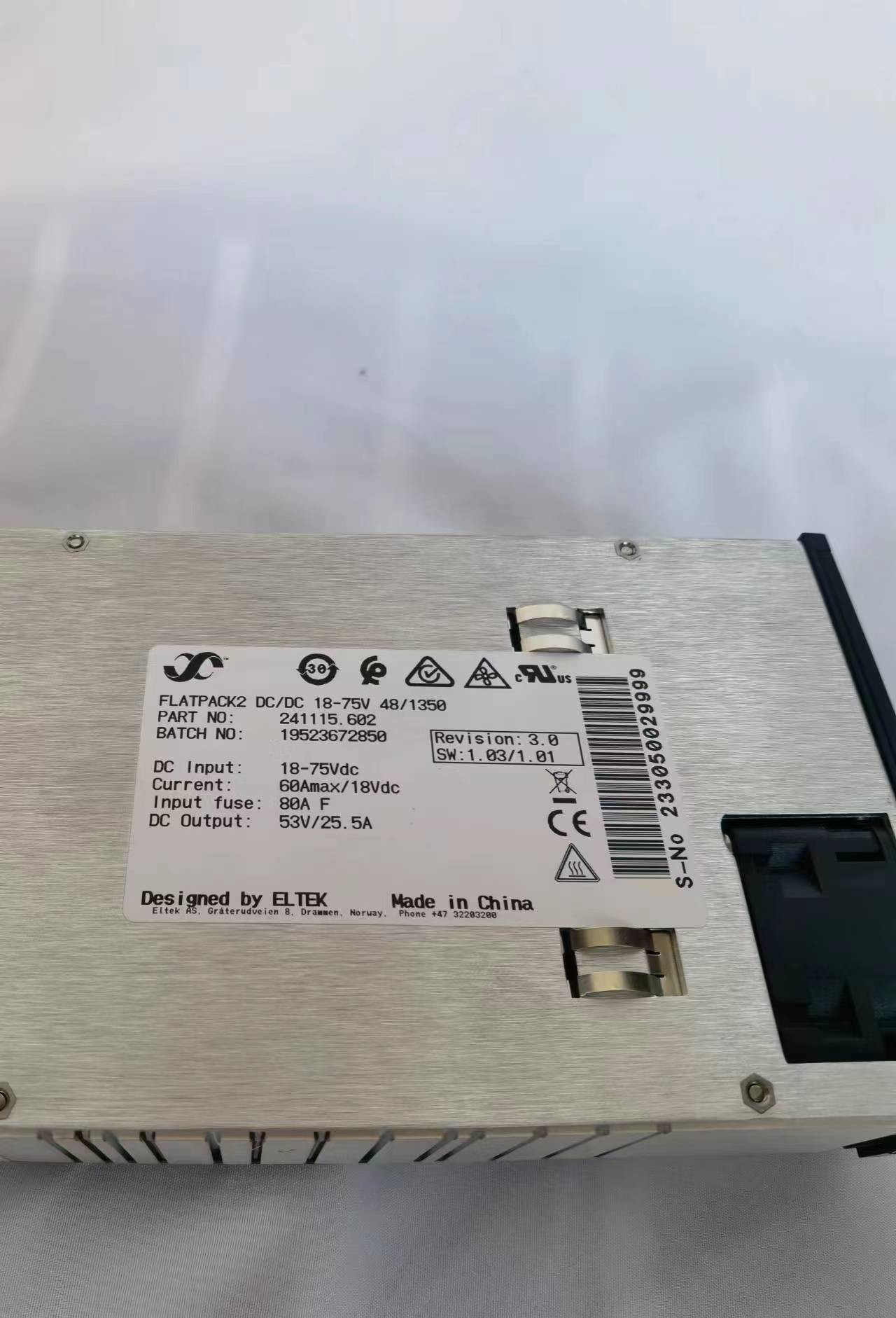

Eltek Flatpack2 DC/DC 18-75V 24V 48V 1350W (Référence : 241115.600 241115.602)

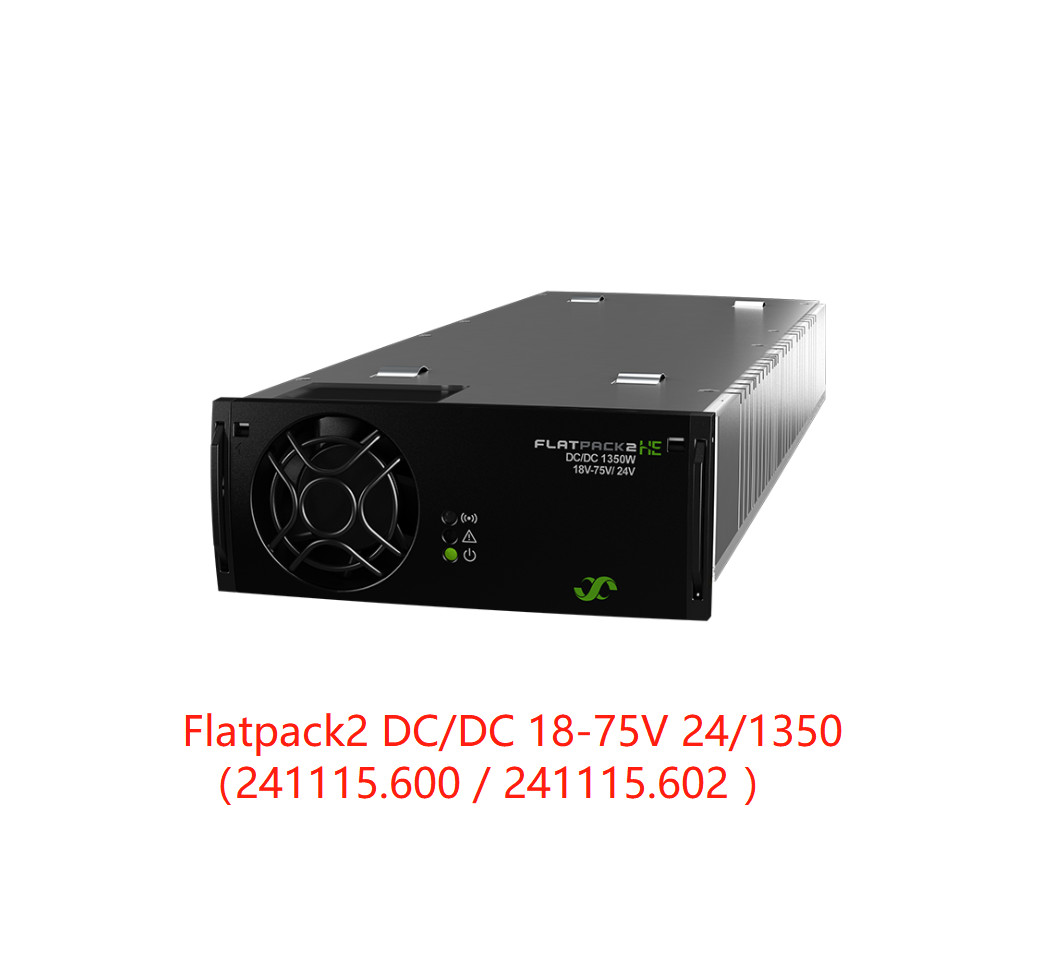

Flatpack2 DC/DC 18-75V 24/1350
Les convertisseurs DC/DC Flatpack2 ajoutent une nouvelle flexibilité aux systèmes d'alimentation Flatpack2. Des sorties secondaires de 24 Vcc ou 48 Vcc peuvent être fournies à partir de la batterie de tension principale. Les applications nécessitant une isolation galvanique entre les charges peuvent désormais également être traitées.
Convertisseurs DC/DC à large entrée
Le bus CAN isolé galvaniquement peut être connecté au système de contrôle d'un système d'alimentation Eltek, permettant la surveillance et le contrôle des convertisseurs DC/DC sans ajouter de contrôleur séparé.
Principales caractéristiques
l Large plage d'entrée
l Protection OR sur la sortie
l Mode Boost
l Impulsion de déclenchement rapide
l Haute efficacitéClé de tensionIntégré de manière transparente dans le système de contrôle
Paramètres :
|
| Modèle 1350W 18-75/ 24V 1350W 18-75/ 48V |
| Référence 241115.600 241115.602 |
| DONNÉES D'ENTRÉE |
| Plage de tension 20 - 75 V CC (arrêt < 16,5 V CC) |
| Courant (maximum) 70 A CC (85 ADC pendant le boost) |
| Protection Fusible et protection contre l'inversion de polarité |
| DONNÉES DE SORTIE |
| Tension (par défaut) 26 V CC 53 VCC |
| Tension (plage réglable) 24 - 28 V CC 48 - 58,5 VCC |
| Puissance (maximum) @ VIN > 26 VCC / VIN = 18 VCC 1350 W / 910 W Boost de puissance 15s / 10min de récupération (V IN > 25VCC) 2000W |
|
Courant (maximum) 56 A 28 A
Boost de courant 15s / 10min de récupération (V IN > 25VCC) 84 A 42 A
|
| Régulation de tension statique (0 - 100 % de charge) ±1 % ±0,5 % |
| Régulation de tension dynamique ±5,0 % pour une variation de charge de 10-90 % ou 90-10 %, temps de régulation < 30ms |
| Ondulation, bande passante 20 MHz < 200 mV pp |
| Protection Protection contre les courts-circuits, diode OR, protection contre les températures élevées, limitation du courant d'appel lors de la connexion à chaud, arrêt en cas de surtension |
| AUTRES SPÉCIFICATIONS |
| Efficacité Jusqu'à 91,7 % Jusqu'à 93,8 % |
|
Isolation 1,2 kVCC - entrée vers châssis 1,9 kVCC - CAN vers châssis
1,9 kVCC - entrée vers sortie 1,9 kVCC - CAN vers entrée
1,0 kVCC - sortie vers châssis 1,9 kVCC - CAN vers sortie
|
| Alarmes : LED rouge 'allumée' Arrêt en cas de basse et haute tension d'entrée, Arrêt en cas de haute et basse température, Défaillance du convertisseur, Arrêt en cas de surtension en sortie, Défaillance du ventilateur, Alarme de basse tension de sortie |
|
Avertissements : LED jaune 'allumée' Convertisseur en mode de détarage de puissance, Limitation du courant de sortie à distance activée, Tension d'entrée hors
plage, clignotant en cas de surtension, Perte de communication CAN avec le contrôleur
|
| Normal (module en fonctionnement) : LED verte 'allumée' |
| MTBF (Telcordia SR-332 Méthode I, édition III (a)) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| Température de fonctionnement -40 à +75 °C ( -40 à +185 °F), humidité 5 - 95 % HR sans condensation |
| Détarage de température au-dessus de 55 °C (131 °F) 1350W à 1250W à 65 °C (149 °F) et 800W à 75 °C (167 °F) |
| Température de stockage -40 à +85 °C ( -40 à +185 °F), humidité 0 - 99 % HR sans condensation |
| Dimensions[L x H x P] / Poids 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 po) / < 1,95 kg (4,3 lb) |
| NORMES DE CONCEPTION |
| Sécurité électrique UL 60950-1, EN 60950-1 |
|
CEM EN 61000 -6-1 / -2 / -3 / -4
ETSI EN 300 386 V.1.4.1
|
| Environnement ETSI EN 300 019 : 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2) Conforme RoHS (2011/ 65/ UE) et DEEE (2002/96/ CE) |
|
