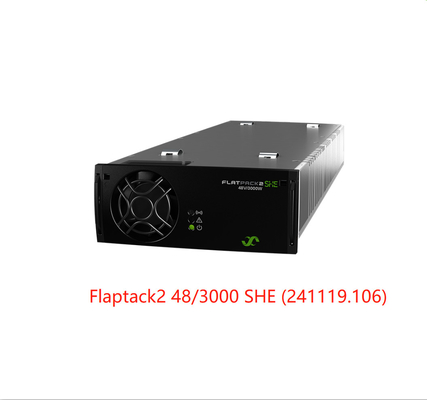

Redresseurs CC Eltek Flatpack2 48/3000 SHE Module 48Vdc 3000W (Référence : 241119.106)
Flatpack2 48/3000 SHE
Le Flatpack2 48/3000 Super HE contribue à établir la nouvelle norme de l'industrie en matière d'efficacité sur le marché de l'alimentation CC. Avec un rendement de 97,8 %, le Super HE est un redresseur haut de gamme particulièrement adapté aux marchés et aux applications où l'énergie est coûteuse. Dans les applications connectées au réseau, le délai de rentabilisation est de 2 ans par rapport aux redresseurs HE standard, et encore plus rapide dans les applications hybrides.
Redresseur Super Haute Efficacité (SHE) pour les applications télécoms
Le Flatpack2 3000/48 Super HE est entièrement compatible avec les systèmes Flatpack2 et Flatpack2 HE et peut remplacer n'importe quel module Flatpack2 de 3 kW.
Principales caractéristiques
- Super haute efficacité - 97,8 %
- Forte densité de puissance - 33 W/pouce3
- Compatible avec les systèmes existants
- Conformité globale
- Technologie brevetée
- Raccordable à chaud
Paramètres :
|
| Modèle |
48/2000 SHE |
48/3000 SHE |
| Référence |
241115.106 |
241119.106 |
| DONNÉES D'ENTRÉE |
| Tension (plage nominale) |
185 - 264 VCA |
206 - 264 VCA |
| Tension (plage de fonctionnement) |
85 - 264 VCA |
| Fréquence |
45 - 66 Hz |
| Courant maximal |
11,6 ARMS |
16 ARMS |
| Protection |
Fusible dans le fil sous tension, varistance pour la protection contre les transitoires, arrêt lorsque VIN est hors de portée |
| DONNÉES DE SORTIE |
| Tension (par défaut) |
53,5 VCC |
| Tension (plage réglable) |
43,21) - 57,6 VCC |
| Puissance maximale, entrée nominale |
2000 W |
3000 W |
| Puissance maximale, déclassée @VIN = 85 VCA |
850 W |
1000 W |
| Courant maximal, @VOUT = 48 VCC |
41,7 A |
62,5 A |
| Partage de courant |
±5,0 % du courant maximal |
| Régulation de tension statique (charge de 10 à 100 %) |
±0,5 % |
| Régulation de tension dynamique |
±5,0 % pour une variation de charge de 10 à 90 % ou de 90 à 10 %, temps de régulation < 50 ms |
| Temps de maintien, @100 % de charge |
>10 ms ; tension de sortie > 42 VCC |
| Ondulation |
<150 mVPP , bande passante de 30 MHz |
|
Protection
|
Arrêt en cas de surtension, protection contre les courts-circuits, haute température, limitation du courant d'appel lors du branchement à chaud, fusible |
| AUTRES SPÉCIFICATIONS |
| Rendement maximal |
97,8 % |
|
Isolation
|
3,0 kVCA – entrée vers sortie
1,5 kVCA – entrée vers terre de protection
0,5 kVCC – sortie vers terre de protection
|
|
Alarmes (LED rouge)
|
Arrêt basse tension secteur, arrêt haute et basse température, défaillance du redresseur, arrêt en cas de surtension en sortie, défaillance du ventilateur, alarme basse tension, défaillance du bus CAN |
|
Avertissements (LED jaune)
|
Redresseur en mode de déclassement de puissance, limitation de courant à distance activée, tension d'entrée hors de portée, clignotement en cas de surtension |
| Normal (LED verte) |
Entrée et sortie OK |
| MTBF (méthode II de Telcordia SR-332 Iss.3, cas L1) |
1 900 000 heures |
| Altitude |
Jusqu'à 4000 m |
| Température de fonctionnement (5 - 95 % HR sans condensation) |
-40 - 75°C [-40 - 167°F ] |
| Puissance de sortie maximale déclassée au-dessus de la température / à |
45°C [+113°F] / 1350 W |
45°C [+113°F] / 1800 W 2) |
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99 % HR sans condensation |
| Dimensions[L x H x P] / Poids |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13”] / 2,050 kg [4,5lbs] |
| NORMES DE CONCEPTION |
| Sécurité électrique |
EN 62368-1:2020+A11:2020, CEI 62368-1:2018, UL 62368-1:2019 |
|
CEM
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Partie 15:2020
|
|
Environnement
|
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Parties de la Classe 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (DEEE)
Conditions de fonctionnement normales selon la CEI 62040-5-3:2016 clause 4.2. Autres conditions de fonctionnement selon la CEI 62040-5-3:2016 clause 4.3, doivent être signalées
|
|
1) Fonctionnement en veille / test (VOUT < 48VCC) limité pour VIN > 230 VCA
2) Lorsque la tension secteur d'entrée est inférieure à 210 VRMS le déclassement de température commencera à 40 °C et 1500 W seront disponibles à 75 °C
3) Testé selon la température, l'humidité relative et les vibrations
|
