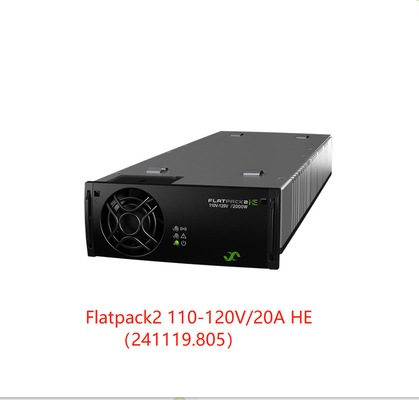

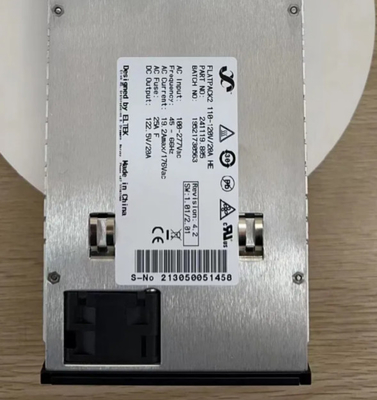

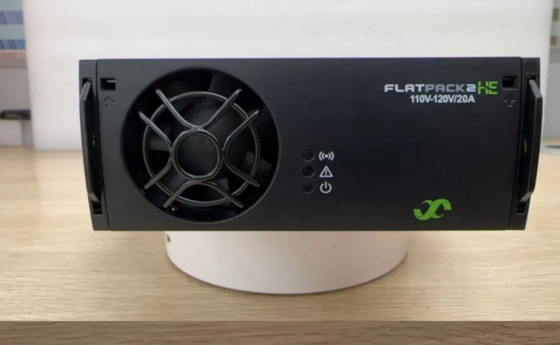

Module redresseur Eltek Flatpack2 110-120V/20A HE Module haute efficacité (Référence 241119.805)
FLATPACK2 110/2000 HE
Flatpack2 110-120V/20A HE
Depuis son lancement, la famille Flatpack2 s'est élargie pour inclure une large sélection de puissances et de tensions.
Flatpack2 110-120V/20A HE
Redresseur fiable à haute efficacité pour les applications industrielles
Principales caractéristiques
- Fiabilité éprouvée
- Forte densité de puissance
- Flexibilité d'application - 2KW à des installations multi-armoires
- Accepte une entrée CC (convertisseur CC/CC)
- Conformité globale (CE, UL)
- Marine &
- Certifications offshore
- Technologie brevetée
- Contrôleurs numériques
Paramètres :
| Modèle |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Numéro de pièce |
241115.805 |
241119.805 |
| DONNÉES D'ENTRÉE |
| Plage de tension (nominale) |
185 - 275 V CA/CC |
176 - 277 V CA 1) |
| Plage de tension |
85 - 300 V CA/CC |
85 - 305 V CA 1)
C
|
| Fréquence |
0 - 66 Hz |
45 - 66 Hz |
| Courant maximum |
11,9 A RMS |
18,64 ARMS |
| Facteur de puissance |
0,99 (@ 50-100 % de charge) |
0,99 (@ 50-100 % de charge) |
| THD (@ 230 V CA) |
< 5 % (@ pleine charge) |
< 4 % (@ pleine charge) |
| Protection |
Varistance pour la protection contre les transitoires, fusible dans les deux lignes, arrêt au-dessus de 300/305 V |
| DONNÉES DE SORTIE |
| Tension par défaut |
122,5 VCC |
| Plage de tension |
89,22) - 171,6 VCC |
90,02) - 151,25 VD 1)
C
|
| # Cellules Pb prises en charge (1,8 - 2,4 V CC/cellule) |
54 - 71 |
54 -60 |
| # Cellules NiCad prises en charge (1,05 - 1,65 V CC/cellule) |
85 - 104 |
86 - 91 |
| Puissance maximale, entrée nominale |
2000 W |
3025 W1) |
| Puissance maximale, entrée 85V |
850 W |
1280 W |
| Courant maximum |
16,7 A |
20 A |
| Temps de maintien, tension par défaut et charge de 1500 W |
20 ms, VOUT > 99,7 VCC |
10 ms, VOUT > 99,7 VCC |
| Partage de courant |
±5 % du courant maximum de 10 à 100 % de charge |
| Régulation de tension statique |
±0,5 % de 10 % à 100 % de charge et entrée nominale |
| Régulation de tension dynamique |
±5,0 % pour une variation de charge de 10-80 % ou 80-10 %, temps de régulation< 50ms |
| Ondulation et bruit, bande passante de 30 MHz |
< 500 mV PP |
| Protection |
Arrêt en cas de surtension, protection contre les courts-circuits, haute température, limitation du courant d'appel à chaud, diode ORing |
| AUTRES SPÉCIFICATIONS |
| Efficacité |
> 94 % |
> 94 % |
| Isolation |
3,0 kVCA – entrée et sortie, 1,5 kV CA – terre d'entrée, 1,5 kV CC – terre de sortie 3 kVCA CAN – entrée, 3 kVCA CAN – sortie |
| Alarmes (LED rouge) |
Arrêt basse tension secteur, Arrêt haute et basse température, Défaillance du redresseur, Arrêt en cas de surtension en sortie, Défaillance du ventilateur, Alarme basse tension, Défaillance du bus CAN |
| Avertissements (LED jaune) |
Redresseur en mode de détarage de puissance, Limitation de courant de batterie à distance activée, Tension d'entrée hors de portée, clignotement en cas de surtension |
| Normal (LED verte) |
Entrée et sortie OK |
| MTBF (Telcordia SR-332 Issue I méthode III (a)) |
>391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
| Température de fonctionnement (5 - 95 % HR sans condensation) La puissance de sortie est détarée au-dessus de la température / à |
-40 à +75°C [ -40 à +167°F]
+55°C / 1350W @ +75°C
|
-40 à +75°C [ -40 à +167°F]
+50°C / 1150 W @ +75°C
|
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99 % HR sans condensation |
| Dimensions[LxlxH] / Poids |
109 x 41,5 x 327 mm (LxlxH) [4,25 x 1,69 x 13”] / 1,950 kg [4,3lbs] |
| NORMES DE CONCEPTION |
| Sécurité électrique |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| CEM |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmoniques secteur |
EN 61000 -3-2 |
| Environnement |
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (DEEE)
|
|
Conformité marine
(Classe CEM B avec filtre CA)
|
Règles DnV pour la classification des navires, des navires à grande vitesse et des engins légers et des normes offshore DnV |
-
|
|
1) Spécification valable pour la version HW 2 et les versions plus récentes. Pour les révisions plus anciennes, voir DS:24111x.805.DS3 ver1.
2) La tension de sortie augmentera à faibles charges (< 1,6A)
|
