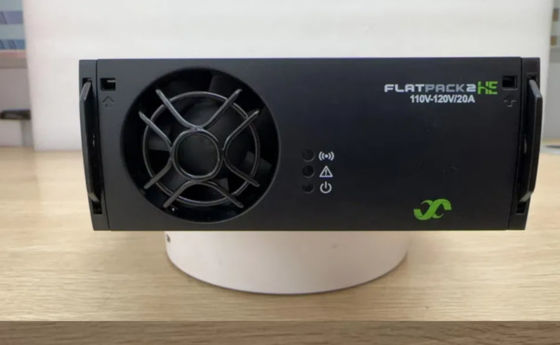

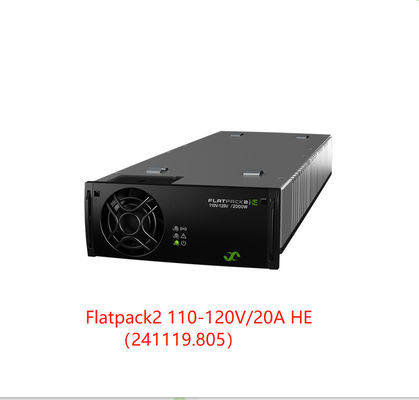

Module redresseur Eltek Flatpack2 110-120 V/20 A HE module haute efficacité (réf. 241119.805
LeEltek Flatpack2 110-125V / 2000 HE (241115.805)est un redresseur à haut rendement et haute densité conçu pour l'énergie moderne
services publics et applications industrielles. Ce module traduit des décennies d'expertise d'Eltek dans un facteur de forme compact 1U, offrant un robuste2000Wsortie à110 Vcc ou 125 Vcc.
Avec une efficacité de pointe de>95 % (haute efficacité), il réduit considérablement les coûts opérationnels (OPEX) et le stress thermique,
ce qui en fait le premier choix pour le chargement des batteries et l'alimentation CC directe dans les infrastructures critiques.
Principales caractéristiques
- Fiabilité éprouvée
- Densité de puissance élevée
- Flexibilité d'application - 2 kW aux installations multi-armoires
- Accepte l'entrée DC (convertisseur DC/DC)
- Conformité mondiale (CE, UL)
- Marin et
- Certifications offshore
- Technologie brevetée
- Contrôleurs numériques
Paramètres :
| Modèle |
110 / 2000 IL TRAVAIL |
110-120 / 20A IL |
| Numéro de pièce |
241115.805 |
241119.805 |
| DONNÉES D'ENTRÉE |
| Plage de tension (nominale) |
185 - 275 V CA/CC |
176 - 277 V CA 1) |
| Plage de tension |
85 - 300 V CA/CC |
85 - 305 VA1)
C
|
| Fréquence |
0 à 66 Hz |
45 - 66 Hz |
| Courant maximal |
11.9 Un RMS |
18.64 ARMES |
| Facteur de puissance |
0,99 (@ 50-100 % de charge) |
0,99 (@ 50-100 % de charge) |
| THD (@ 230 VCA) |
< 5 % (@ pleine charge) |
< 4 % (@ pleine charge) |
| Protection |
Varistance pour protection contre les transitoires, fusible dans les deux lignes, arrêt au-dessus de 300/ 305 V |
| DONNÉES DE SORTIE |
| Tension par défaut |
122,5 VCC |
| Plage de tension |
89,22)- 171,6 VCC |
90,02)- 151,25 VJ 1)
C
|
| # Cellule Pb prise en charge (1,8 - 2,4 V DC/cellule) |
54 - 71 |
54 -60 |
| # Cellule NiCad prise en charge (1,05 - 1,65 V DC/cellule) |
85 - 104 |
86 - 91 |
| Puissance maximale, entrée nominale |
2000 W |
3025W1) |
| Puissance maximale, entrée 85 V |
850 W |
1280 W |
| Courant maximum |
16,7 A |
20 A |
| Temps de maintien, tension par défaut et charge de 1 500 W |
20 ms, VOUT > 99,7 VCC |
10 ms, VOUT > 99,7 VCC |
| Partage actuel |
±5 % du courant maximum de 10 à 100 % de charge |
| Régulation de tension statique |
±0,5% de 10% à 100% de charge et entrée nominale |
| Régulation dynamique de la tension |
±5,0 % pour une variation de charge de 10 à 80 % ou de 80 à 10 %, temps de régulation < 50 ms |
| Ondulation et bruit, bande passante de 30 MHz |
< 500 mV PP |
| Protection |
Arrêt en cas de surtension, résistant aux courts-circuits, haute température, limitation du courant d'appel enfichable à chaud, diode ORing |
| AUTRES SPÉCIFICATIONS |
| Efficacité |
> 94% |
> 94% |
| Isolement |
3,0 kVAC – entrée et sortie, 1,5 kV AC – terre d'entrée, 1,5 kV DC – terre de sortie 3 kVAC CAN – entrée, 3 kVAC CAN – sortie |
| Alarmes (LED rouge) |
Coupure de secteur faible, Arrêt de température élevée et basse, Panne de redresseur, Arrêt de surtension en sortie, Panne de ventilateur, Alarme basse tension, Panne de bus CAN |
| Avertissements (LED jaune) |
Redresseur en mode de réduction de puissance, limite de courant de batterie à distance activée, tension d'entrée hors plage, clignotant en cas de surtension |
| Normal (LED verte) |
Entrée et sortie ok |
| MTBF (Telcordia SR-332 Issue I, méthode III (a)) |
>391 000h (@T AMBIANTE= 25°C) |
>400 000h (@T AMBIANTE= 25°C) |
| Température de fonctionnement (5 - 95 % d'humidité relative sans condensation) La puissance de sortie diminue au-dessus de la température/à |
-40 à +75°C [ -40 à +167°F]
+55°C / 1350W à +75°C
|
-40 à +75°C [ -40 à +167°F]
+50°C / 1 150 W à +75°C
|
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99 % HR sans condensation |
| Dimensions[LxHxP] / Poids |
109 x 41,5 x 327 mm (LxHxP) [4,25 x 1,69 x 13”] / 1,950 kg [4,3 lb] |
| NORMES DE CONCEPTION |
| Sécurité électrique |
UL 60950-1, EN 60950-1, CSA 22.2 |
| CEM |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmoniques du secteur |
EN 61000 -3-2 |
| Environnement |
ETSI EN 300 019 : 2-1 (Classe 1.2), 2-2 (Classe 2.3) et 2-3 (Classe 3.2)
ETSI EN 300 132-2
2011/65/UE (RoHS) et 2008/98/CE (DEEE)
|
|
Conformité maritime
(EMC classe B avec filtre AC)
|
Règles DnV pour la classification des navires, des engins légers et à grande vitesse et normes DnV Offshore |
-
|
|
1) Spécification valable pour la version matérielle 2 et ultérieure. Pour une version plus ancienne, voir DS:24111x.805.DS3 ver1.
2) La tension de sortie augmentera à des charges légères (< 1,6 A)
|
