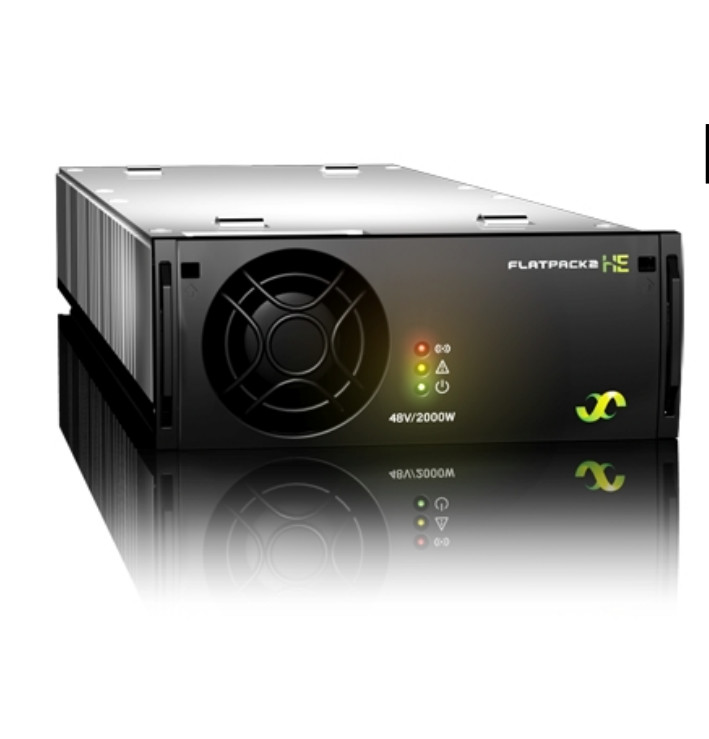

Module redresseur Eltek Flatpack2 48/2000HE 48V 2000W haut rendement (Référence : 241115.105)
Flatpack2 48/2000 HE
La combinaison d'une conception innovante, d'efficacité et de fiabilité distingue le Flatpack2 HE.
L'augmentation de la vitesse du réseau exige des solutions d'alimentation CC flexibles et extensibles. Les redresseurs Flatpack2 HE sont vos principaux éléments constitutifs pour les besoins futurs.
Le redresseur à haut rendement le plus fiable de l'industrie !
Avec un rendement allant jusqu'à 96,5 %, les pertes ont été réduites de 50 % par rapport à la norme actuelle de l'industrie. Dans une perspective globale, compte tenu de la forte consommation d'énergie dans l'industrie des télécommunications, cette percée technologique réduit non seulement les coûts opérationnels pour les opérateurs, mais peut également avoir un impact environnemental significatif.
Principales caractéristiques
- Forte densité de puissance, jusqu'à 33 W/pouce3
- Haut rendement
- Fiabilité éprouvée
- Flexibilité d'application 2kW-3MW
- Conformité globale
- Technologie HE brevetée
Paramètres :
|
| Modèle |
48V / 2000W HE |
48V / 3000W HE |
| Numéro de pièce |
241115.105 |
241119.105 |
| DONNÉES D'ENTRÉE |
| Tension (nominale) |
185 - 275 VCA / 185 - 275 VCC |
176 - 277 VCA |
| Tension (plage) |
85 - 300 VCA / 85 - 275 VCC |
85 - 305 VCA |
| Fréquence |
45 - 66 Hz, 15-18,5 Hz1) / 0 Hz |
45 - 66 Hz |
| Courant (maximum) @ entrée nominale, pleine charge |
11,6 ARMS |
19,2 ARMS |
|
Protection
|
Fusible dans les deux lignes Varistance pour la protection contre les transitoires Déconnexion au-dessus de 300 VCA/CC |
Fusible dans les deux lignes Varistance pour la protection contre les transitoires
Déconnexion au-dessus de 305 VCA
|
| DONNÉES DE SORTIE |
| Tension (par défaut) |
53,5 VCC |
| Tension (plage réglable) |
43,5 - 57,6 VCC |
43,2 - 582) VCC |
| Puissance (maximum) |
2000 W |
3000 W |
| Puissance @ 85 VCA |
850 W |
1380 W |
| Courant (maximum) @ entrée nominale, pleine charge |
41,7 A |
62,5 A |
| Ondulation, bande passante 30 MHz |
< 100 mVpp |
< 150 mVpp |
| Bruit psophométrique |
< 2 mVRMS |
< 2 mVRMS |
| Régulation de tension statique |
±0,5 % pour une charge de 10 à 100 % |
| Régulation de tension dynamique |
±5,0 % pour une variation de charge de 10 à 90 % ou de 90 à 10 %, temps de régulation< 50ms |
| Protection |
Fusible, Protection contre les courts-circuits, Protection contre les températures élevées, Limitation du courant d'appel lors de la connexion à chaud |
| AUTRES SPÉCIFICATIONS |
| Rendement @ entrée nominale |
96 % |
|
Isolation
|
4,0 kVCC- entrée vers sortie, 2,5 kVCC- entrée vers la terre, 710 VCC- sortie vers la terre |
5,0 kVCC- entrée vers sortie, 2,5 kVCC- entrée vers la terre, 710 VCC- sortie vers la terre |
| Alarmes : LED rouge 'allumée' |
Arrêt basse tension secteur, Arrêt haute et basse température, Défaillance du redresseur, Arrêt de surtension en sortie, Défaillance du ventilateur, Alarme basse tension, Défaillance du bus CAN |
| Avertissements : LED jaune 'allumée' |
Redresseur en mode de détarage de puissance, Limitation du courant de batterie à distance activée, Tension d'entrée hors de portée, clignotement en cas de surtension |
| Normal (module en fonctionnement) : LED verte 'allumée' |
| MTBF (Telcordia SR-332 Méthode I, édition III (a)) |
>350 000 (@ Tambiante: 25 °C) |
>300 000 (@ Tambiante: 25 °C) |
| Température de fonctionnement |
-40 à +75°C (-40 à +167°F)4), humidité 5 - 95 % HR sans condensation |
| Détarage de température |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3)(131°F), 2100W @ 75°C (167°F)4) |
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99 % HR sans condensation |
| Dimensions [L x H x P] / Poids |
109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lbs) |
| NORMES DE CONCEPTION |
| Sécurité électrique |
EN 62368-1:2020+A11:2020, CEI 62368-1:2018, CEI 60950-1:2005+A2:2013 UL 62368-1:2019, CSA C22.2 No.62368-1:2019 |
| CEM |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019, EN 61000-3-2:2019, ETSI EN 300 386 V.2.2.0:2020, Telcordia NEBS GR1089 CORE |
| Marine |
DNVGL-CG-0339 |
- |
|
Environnement
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3) EU 2015/863 (RoHS) & 2012/19/EU (DEEE)
Conditions de fonctionnement normales selon CEI 62040-5-3:2016 clause 4.2. Autres conditions de fonctionnement selon CEI 62040-5-3:2016 clause 4.3, doivent être signalées
|
|
1) détarage de puissance, maximum 1000W @ 230Vac 16 2/3 Hz
2) 57,6V pour révision HW ≤ 5
|
3) 3kW : à partir de la révision HW 6 : arrêt à 95°C avec détarage à ~1000W |
