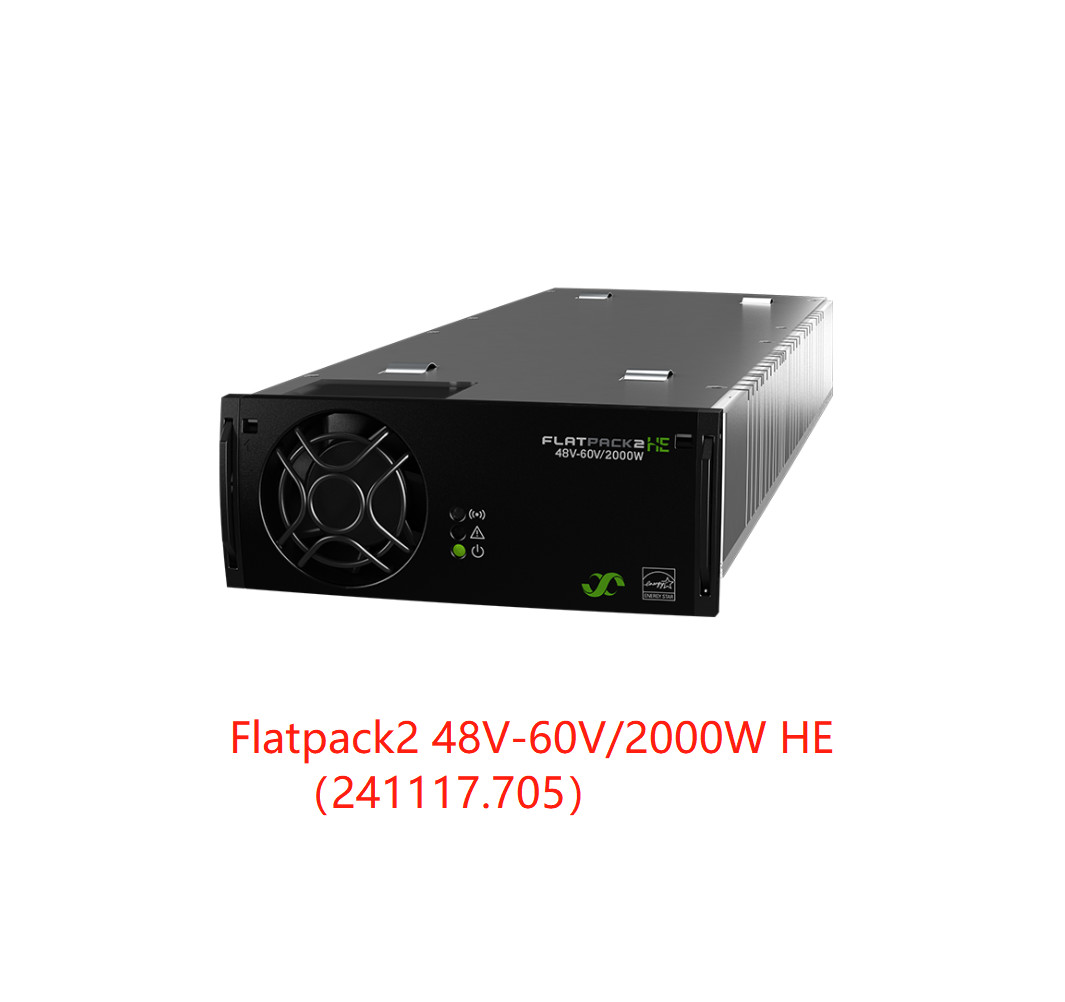

Module redresseur Eltek Flatpack2 48V-60V/ 2000W HE (réf. : 241115.705)
Flatpack2 48V-60V/2000W HE
Redresseur haute efficacité fiable pour les applications industrielles.
Flatpack2 48V-60V/2000W HE

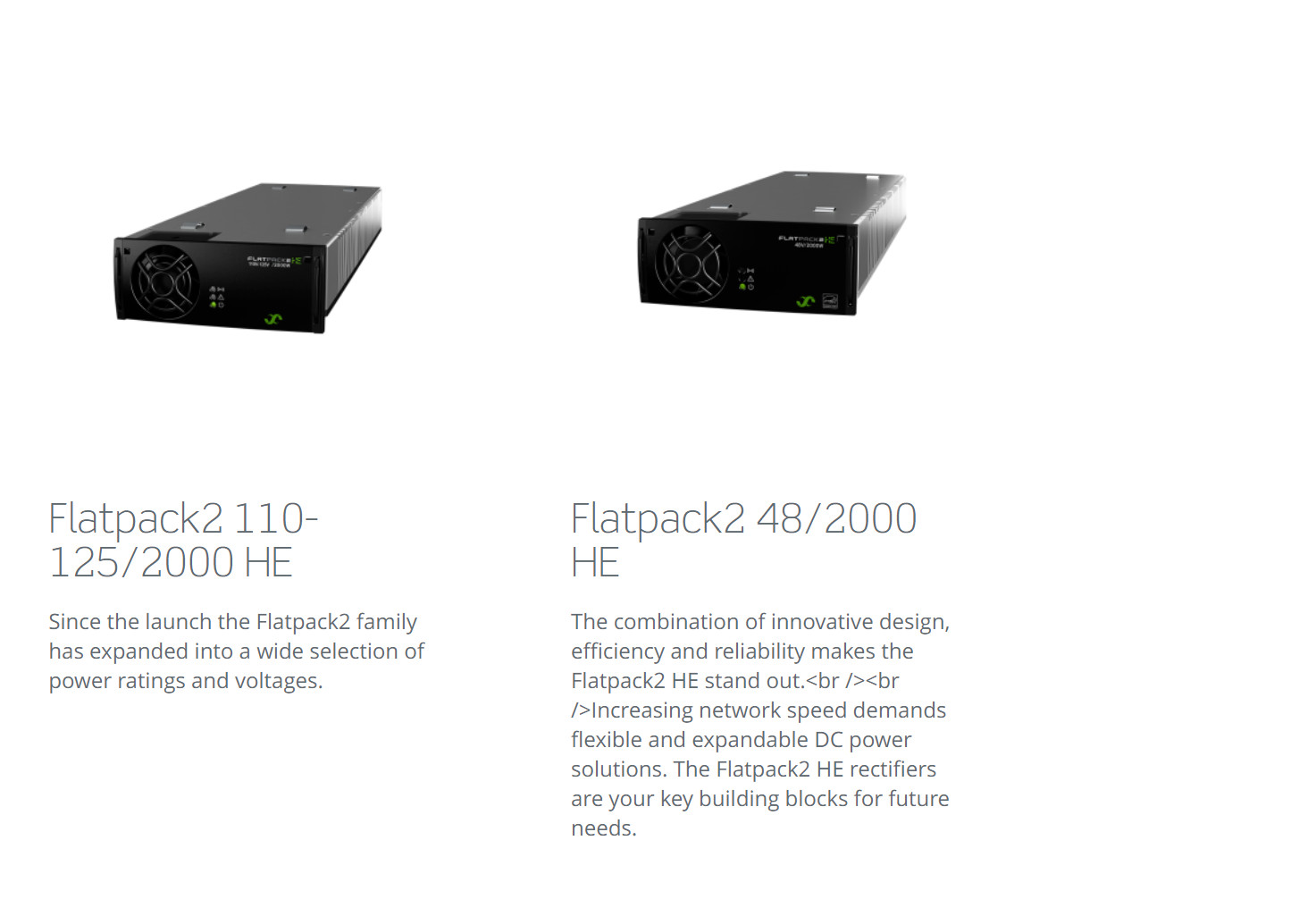

Depuis son lancement, la famille Flatpack2 s'est élargie pour inclure une large sélection de puissances et de tensions. Le Flatpack2 48V-60V/2000W HE est un redresseur économique pour les systèmes de batteries au plomb de 48V et 60V ainsi que pour les batteries NiCad de 48V.
Principales caractéristiques
l Haute efficacité – 96,2 %
l Fiabilité éprouvée
l Haute densité de puissance
l Flexibilité d'application - de 2 kW aux installations multi-armoires
l Conception modulaire - MTTR et LT5mins
l Accepte une entrée CC (convertisseur CC/CC)
l Conformité globale (CE, UL, NEBS)
l Certifications marine et offshore
l Technologie brevetée
Paramètres :
|
| Modèle 48-60/2000 HE |

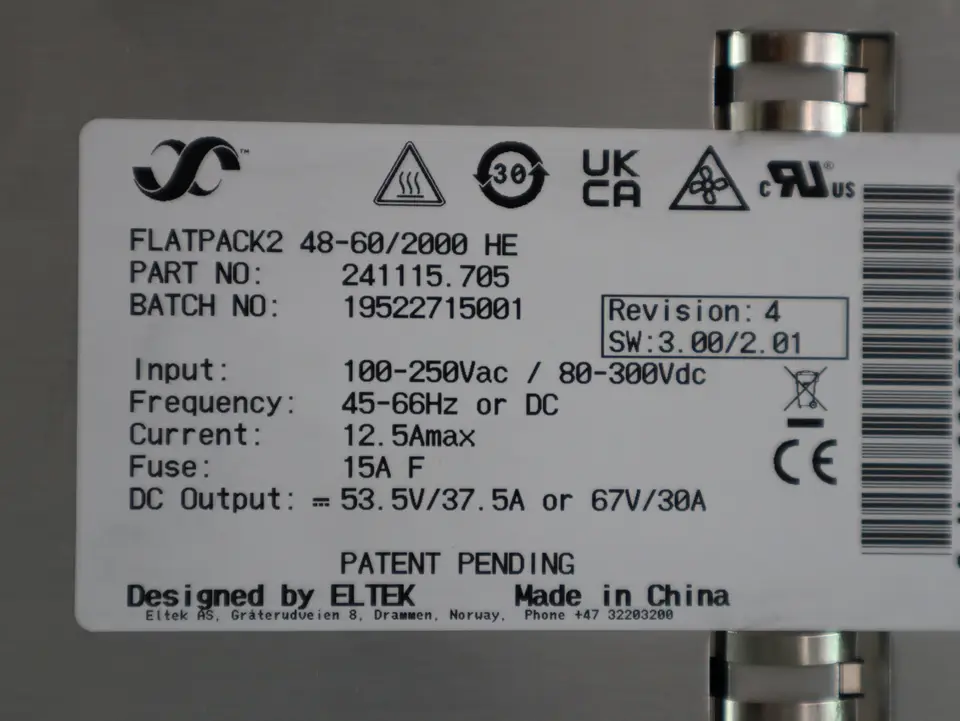

| Référence 241115.705 |
| DONNÉES D'ENTRÉE |
| Tension (nominale) 185 - 275 VCA / 185 - 275 VCC |
| Tension (plage de fonctionnement) 85 - 300 VCA / 80 - 300 VCC |
| Courant (maximum) @ entrée nominale, pleine charge 11,6 ARMS |
| Fréquence 45 - 66 Hz / 0 Hz |
| Facteur de puissance > 0,99 à 50 % de charge ou plus |
| THD < 5 % à 100 % de charge |
| Protection Fusible en L et N, Varistance, Arrêt lorsque la tension d'entrée est en dehors de la plage de fonctionnement |
| DONNÉES DE SORTIE |
| Tension (par défaut) 1) 53,5 VCC (67 VCC en mode 60V) |
| Tension (plage réglable) 1) 39,9 - 72 VCC |
| Puissance (maximum) @ entrée nominale 2000 W (@VSORTIE ≥ 48VCC) |
| Puissance @ 85 VCA 750 W |
| Courant (maximum) @ entrée nominale 41,6 A (@VSORTIE < 48VCC) |
| Temps de maintien, puissance de sortie de 1500 W > 20 ms ; tension de sortie > 53,5 VCC (mode 60V) |
| Partage de courant (charge de 10 à 100 %) ±5 % du courant maximum de 10 à 100 % de charge |
| Régulation de tension statique (charge de 10 à 100 %) ±0,5 % |
| Régulation de tension dynamique ±5,0 % pour une variation de charge de 10 à 80 % ou de 80 à 10 %, temps de régulation < 50 ms |
| Ondulation et bruit < 150 mVPP , bande passante de 30 MHz / < 2 mVRMS psophométrique |
| Protection Fusible, Protection contre les courts-circuits, Protection contre les températures élevées, Arrêt en cas de surtension |
| AUTRES SPÉCIFICATIONS |
| Efficacité 96,2 % |
| Isolation 3,0 kVCA - entrée vers sortie, 1,5 kVCA - entrée vers la terre, 500 VCC - sortie vers la terre |
|
Arrêt basse/haute tension d'entrée, Arrêt haute/basse température, Redresseur
Alarmes : Défaillance LED rouge, Arrêt en cas de surtension en sortie, Défaillance du ventilateur, Alarme de basse tension de sortie, Défaillance du bus CAN
|
|
Redresseur en mode de détarage de puissance, Limitation de courant de sortie à distance activée, Entrée
Avertissements : LED jaune tension hors de portée, clignotant en cas de surtension, Perte de communication CAN avec
contrôleur
|
| Fonctionnement normal : LED verte |
| MTBF (Telcordia SR-332 Iss.I méthode III (a)) >350 000 (@ Tambiante : 25 °C) |
| Température de fonctionnement (5-95 % HR sans condensation) -40 à + 75°C [-40 à +167°F] |
| La puissance de sortie maximale se dégrade au-dessus de la température / à 45°C [113°F] / 1200W à 75°C [167°F] |
| Température de stockage -40 à +85°C (-40 à +185°F), humidité 0 - 99 % HR sans condensation |
| Dimensions[L x H x P] / Poids 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,950 kg (4,3 lbs) |
| NORMES DE CONCEPTION |
| Sécurité électrique EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, CEI 60950-1:2013 UL 60950-1:2011 |
|
CEM EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
CEI 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Marine DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3)
Environnement 2011/65/UE (RoHS) & 2012/19/UE (DEEE)
Conditions de fonctionnement normales selon CEI 62040-5-3:2016 clause 4.2. Autres
conditions de fonctionnement selon CEI 62040-5-3:2016 clause 4.3, doivent être signalées
|
|
1) Réglage OVS du mode de sélection du contrôleur : OVS≤59,5V = mode 48V (42-58V), 59,5V
2) Valable uniquement pour la référence 241115.705M
|
