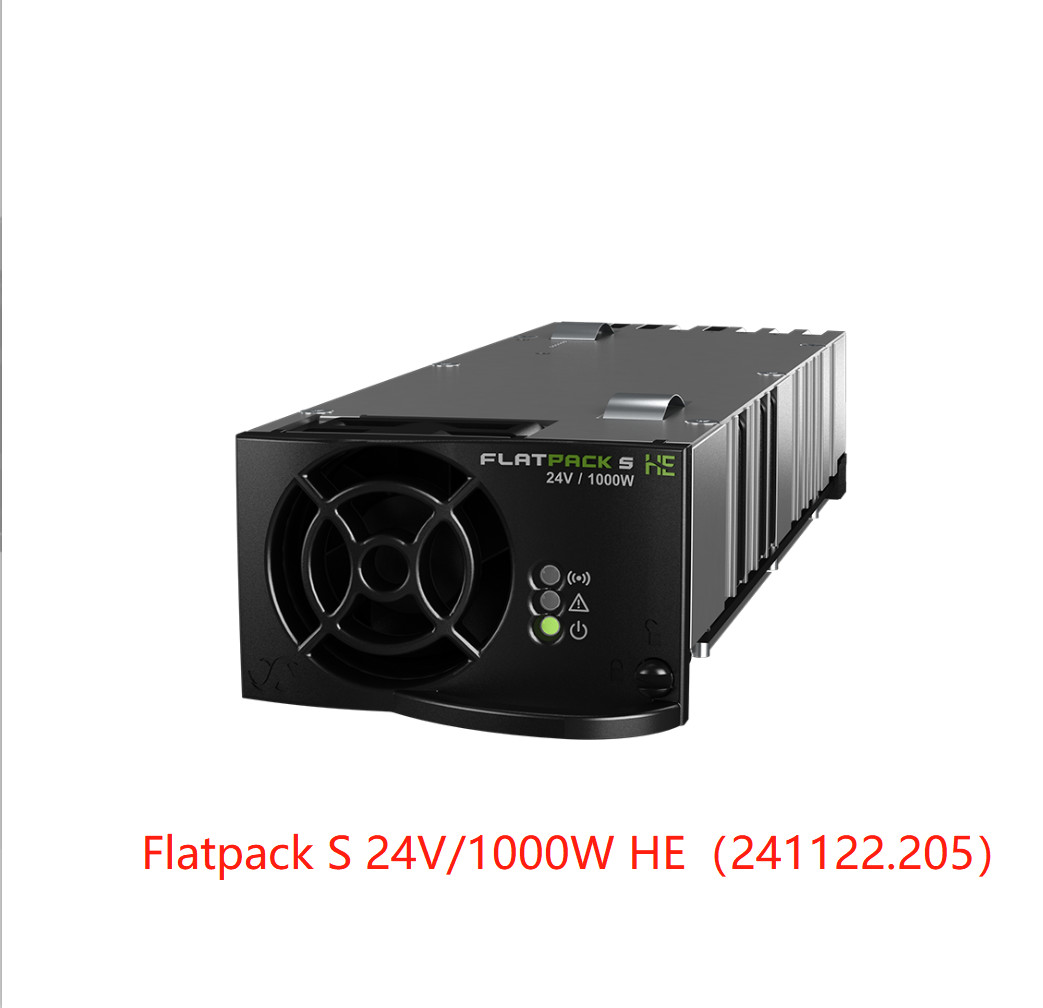

Module rectificateur Eltek FlatpackS 24V 1000W Flatpack S 24/1000HE (numéro de pièce:241122.205)
Pour les appareils de type S:
Les applications dans ces marchés exigent des systèmes d'alimentation en courant continu de pointe, fiables et sûrs.large gamme de température de fonctionnement et une fiabilité exceptionnelle dans son petit boîtier de 217 mm de profondeur.
Réducteur compact et fiable pour les applications ferroviaires et électriques
Utilisés dans le rack 3U avec le contrôleur Smartpack S, les redresseurs Flatpack S couvrent des applications de 2 à 8 kW utilisant un espace minimum, moins de 18 litres, et une faible dissipation de chaleur.
Principales caractéristiques
- Petite
- Le plus court
- Densité de puissance, 26 W/pouce3
- Efficacité élevée
- Protection contre le changement d'opérateur à la sortie
- Pour une utilisation à chaud
Paramètres:
|
| Modèle |
Le dépôt de l'échantillon doit être effectué à l'aide d'un dispositif de dépôt de l'échantillon. |
| Numéro de pièce |
241122.205 |
| Données d'entrée |
| Voltage (plage nominale) |
électroniqueAC/DC- 305 VAC/ 300 VDC |
| Voltage (plage de fonctionnement) |
85 VAC/DC- 305 VAC/ 300 VDC |
| Fréquence (nominale / plage) |
45 - 66 Hz / courant continu |
| Courant maximal |
5.9 ARMS |
| Facteur de puissance |
> 0,99 à 50% de charge ou plus |
| Protéger |
Fuseau
Éteinture supérieure à 305 VAC/ 300 VDC
|
| Les données de sortie |
| Voltage (par défaut) |
26.7 VDC |
| Voltage (plage réglable) |
21 à 29 VDC |
| Puissance maximale, entrée nominale |
Unité d'alimentation |
| Puissance maximale, @ 85 VAC/DC |
440 W |
| Courant maximal |
41.7 A (@V)À l'extérieurPour les appareils électroniquesDC) |
| Partage actuel |
± 5% du courant maximal de 10 à 100% de charge |
| Régulation de la tension statique (10 à 100% de charge) |
± 0,5% |
| Régulation dynamique de la tension |
± 5,0% pour une variation de charge de 10 à 90% ou de 90 à 10%, temps de réglage < 50 ms |
| Attends un peu. |
> 20 ms; tension de sortie > 21 VDC |
| Ressort |
Pour les appareils électroniquesPP, largeur de bande de 30 MHz |
|
Protéger
|
Diode de blocage ou de blocage, résistance au court-circuit, protection contre les surtensions et protection contre les températures élevées |
| Autres spécifications |
| Efficacité maximale |
92.5 % |
| Isolement |
3.0 kVAC- entrée et sortie, 1,5 kVAC- terre d'entrée, 0,5 kVDC- terre de sortie |
| Alarmes (LED rouge) |
Arrêt du réseau électrique à basse tension, arrêt à haute et basse température, défaillance du rectificateur, arrêt de la sortie par surtension, défaillance du ventilateur, alarme basse tension, défaillance du bus CAN |
| Avertissements (LED jaune) |
Le rectificateur en mode débit, limite de courant de la batterie à distance activée, tension d'entrée hors de portée, clignotant en surtension |
| Normalement (LED vert) |
Entrée et sortie OK |
| Relais d'alarme potentiel (normalement fermé) |
Ouvre en cas d'alarme et de panne de courant |
| Le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre. |
> 1 975 044 (@ Tenvironnement: 25 °C) |
| Température de fonctionnement (5 à 95% RH sans climatisation) |
- 40 à 85 °C |
| Déperdition maximale de la puissance de sortie au-dessus de temp / à |
45°C [+113°F] / 400 W |
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 à 99% RH non condensante |
| Dimensions [WxHxD] / Poids |
L'excédent de charge de l'appareil doit être supérieur à 0,25 g/l. |
| Normes de conception |
|
Sécurité électrique
|
Pour les véhicules à moteur électrique, la norme EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 CEI 60950-1:2013, UL 60950-1:2014 |
|
CEM
|
Pour les véhicules à moteur:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
Le produit doit être présenté sous forme d'une couche d'étiquette.6.1, FCC CFR 47 Partie 15:2013
|
| Marine |
Le certificat d'homologation est délivré par l'autorité compétente de l'État membre où le véhicule est fabriqué. |
|
Environnement
|
Le système d'exploitation de l'équipement doit être équipé d'un système de gestion de l'équipement.
Conditions de fonctionnement normales conformément à la clause 4 de la norme CEI 62040-5-3:20162. Autres conditions de fonctionnement conformément à la clause 4 de la norme IEC 62040-5-3:20163, doit être informé
|
| 1) valable uniquement pour le numéro de pièce 241122.205M |
Système de 24 V configuré avec le module Flatpack S 24V1000HE (241122.205)
