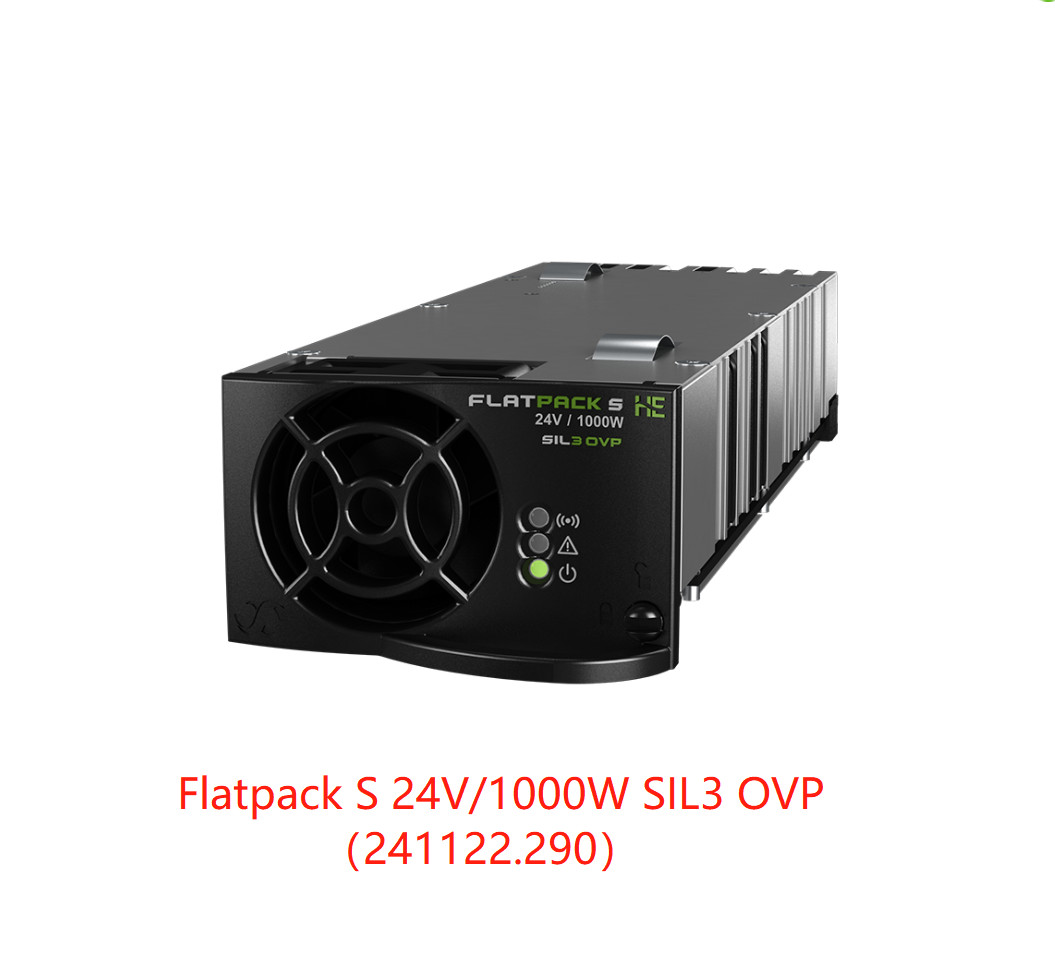

| Modèle |
24/ 1000 SIL3 OVP |
| Numéro de la pièce |
241122,290 |
| DONNÉES D'ENTRÉE |
| Tension (nominal) |
C.C À C.A. DE 230 V |
| Tension (de toute puissance) |
185 - C.C À C.A. DE 275 V |
| Facteur de puissance de tension (de toute puissance, réduite) |
275 - C.C À C.A. DE 305 V |
| Tension (puissance réduite, sous-sollicitation linéaire) |
85 - C.C À C.A. DE 185 V |
| Fréquence (nominal/gamme) |
45 - 66 hertz/0 hertz |
| Actuel (maximum) |
5H9 DU MATIN |
| Facteur de puissance |
> 0,99 à la charge ou à plus de 50% |
| Protection |
Fusible et arrêt au-dessus 305 de C.C à C.A. de V/300 V et au-dessous de C.C à C.A. 85V |
| DONNÉES DE PRODUCTION |
| Tension (défaut) |
26,7 C.C DE V |
| Tension (gamme réglable) |
21.5 - C.C DE 28 V |
| Entrée nominale de puissance (maximum) @ |
W 1000 |
| Puissance @ 85 VCA |
420 W |
| (Maximum) @ entrée nominale actuelle |
41,7 A (SORTIE DE @V < 24="" VDC="">
|
| Partager actuel (charge de 10 - de 100%) |
±5% du courant maximum de 10 à la charge de 100% |
| Régulation de tension statique (charge de 10 - de 100%) |
±0.5% |
| Régulation de tension dynamique |
±5.0% pour la variation de la charge 10-90% ou 90-10%, temps réglementaire < 50ms="">
|
| Retardez le temps |
>20ms ; tension de sortie de > C.C 41 V |
| Ondulation |
< 200="" mV="" peak="" to="" peak="">
|
| Protection |
Blocage de la preuve de diode, de court-circuit de joint circulaire et de la protection à hautes températures |
| Protection de surtension, paramètres SIL3 |
• Niveau de protection : 30V • PFD = TBS
• Intervalle d'essai de preuve : 15 ans • SFF = TBS
• Manipule le double échec composant
|
| D'AUTRES CARACTÉRISTIQUES |
| Entrée nominale d'efficacité @ |
92.50 % |
| Isolement |
3,0 kVAC - entrée à la sortie, 1,5 kilovolts à C.A. - entrée à la terre et à 0,5 kilovolts de C.C - sortie à mettre à la terre |
| Alarmes : LED rouge |
Basses canalisations arrêt, arrêt de la température de ciel et terre, échec de redresseur, surtension
arrêt sur la sortie, échec de fan, alarme de basse tension, échec d'autobus de BOÎTE
|
| Avertissements : LED jaune |
Le redresseur dans la puissance sous-sollicitent le mode, limite actuelle de batterie à distance activé, tension d'entrée hors de
gamme, clignotant à la surtension
|
| Fonctionnement normal : LED verte |
| Relais potentiel d'alarme (normalement ouvert) |
S'ouvre sur les alarmes, la panne de canalisations et >40% chargés (assure la redondance dans le système 1+1) quand
non relié à un contrôleur
|
| Normal (module fonctionnant) : LED verte "ON" |
| Bruit acoustique |
< 46dBA="" at="" nominal="" input="" and="" full="" load="">
|
| Moyenne des temps de bon fonctionnement (question de Telcordia SR-332 je méthode III (a)) |
>300 000 (@ Tambient : °C) 25 |
| Température de fonctionnement |
-40 à +85°C (-40 +185°F), humidité Rhésus de 5 - de 95% sans condensation
De puissance de sortie sous-sollicite linéaire de 1000W @ 45°C (113°F) à 400W @ 85°C (185°F)
|
| Température de stockage |
-40 à +85°C (- 40 à +185°F), humidité Rhésus de 0 - de 99% sans condensation |
| Dimension [] de WxHxD/poids |
72 x 41,5 x 210mm (2,83 x 1,63 x 8.27")/ < 1="" kg="">
|
| NORMES DE CONCEPTION |
| Sécurité électrique |
UL 60950-1, EN 60950-1, LE CEI 61508 |
| Marine |
DNV-OS-D202, Ch.2 Sec.4 (DNV2.4) : La température Cl.B, humidité Cl.B, vibration Cl.A, édition du CEI 60945-4ème d'EMC Cl.B1) |
| EMC |
EN 300 DE L'ETSI 386 V.1.4.1
En 61000-6-1/-2/-3/-4/-5
Sous-partie 109 de la partie 15 de FCC
|
| Environnement |
En 300 019 de l'ETSI : 2-1 (classe 1,2), 2-2 (classe 2,3) et 2 ou 3 (classe 3,2)
RoHS (2011/65/UE) et WEEE (la 2002/96/EC) conforme
|
| 1) La classe B exige le filtre externe sur l'entrée (p n 241120,930) |
