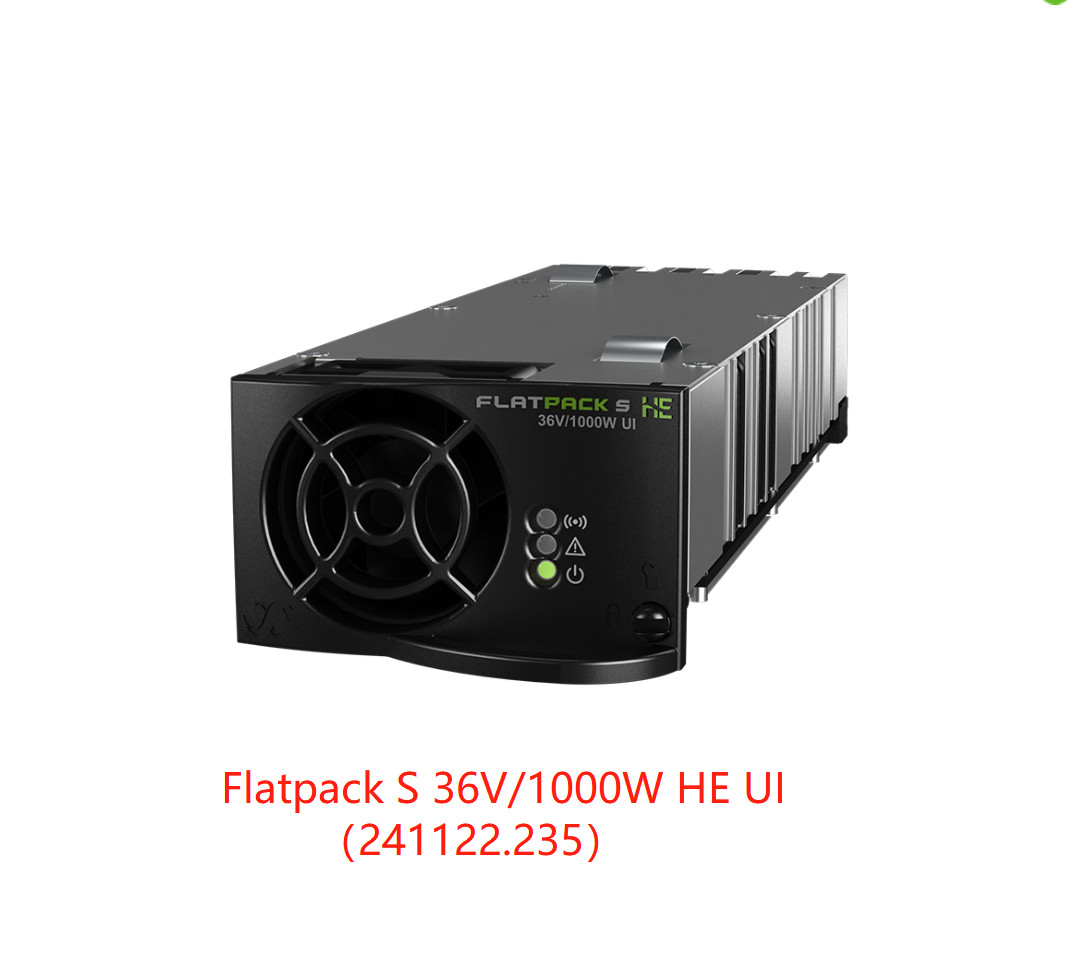

Module de rectification de l'interface utilisateur de l'appareil électrique à haute tension Eltek Flatpack S 36V/1000W (n° de partie: 241123.235)
Le débit de l'appareil doit être supérieur ou égal à:
Les applications sur ces marchés exigent des systèmes d'alimentation en courant continu de pointe, fiables et sûrs.large gamme de température de fonctionnement et une fiabilité exceptionnelle dans son petit boîtier de 217 mm de profondeur.
Réducteur compact et fiable pour les applications ferroviaires et électriques
Utilisés dans le rack 3U avec le contrôleur Smartpack S, les redresseurs Flatpack S couvrent des applications de 2 à 8 kW utilisant un espace minimum, moins de 18 litres, et une faible dissipation de chaleur.
Principales caractéristiques
- Petite
- Le plus court
- Densité de puissance, 26 W/pouce3
- Efficacité élevée
- Protection contre le changement d'opérateur à la sortie
- Large plage d'entrée CA et CC
- Pour une utilisation à chaud
- Réglage de la tension
- Certification EMC ferroviaire
- Conformité globale (CE, UL)
Paramètres:
|
| Modèle |
36/1000 HE UI |
| Numéro de pièce |
241122.235 |
| Données d'entrée |
| Voltage (nominal) |
Pour les appareils à combustionDC/ 185 à 275 VAC |
| Voltage (plage de fonctionnement) |
85 à 400 VDC/ 85 à 305 VAC |
| Fréquence |
DC, 16 2/3 Hz, 45 à 66 Hz |
| Courant (maximum) |
5.9 ADC/ 5,9 ARMS |
| Protéger |
Fuseau en positifs et négatifs, polarité inversée insensible, arrêt supérieur à 420 VDC/ 305 VAC |
| Les données de sortie |
| Voltage |
40 VDC |
| Voltage (plage réglable) |
331) - 45 VDC |
| Puissance (maximale) @ entrée nominale |
L'entrée est de 1000 W / 450 W @ 16 2/3 Hz |
| Puissance (maximum) @ 85 VDC/ 85 VACentrée |
440 W / 440 W |
| Courant (contenu max.) @ entrée nominale |
27.8 A (@V)À l'extérieur> 36 VDC) |
| Temps d'attente, puissance de sortie maximale |
> 10 ms; tension de sortie > 33 VDC |
| Partage du courant (10 à 100% de charge) |
± 5% du courant maximal de 10 à 100% de charge |
| Régulation de la tension statique (10 à 100% de charge) |
± 0,5% |
| Régulation dynamique de la tension |
± 5,0% pour une variation de charge de 10 à 90% ou de 90 à 10%, temps de réglage < 50 ms |
| Ressort |
Pour les appareils électroniquesPP, largeur de bande de 30 MHz |
|
Protéger
|
ORing FET à résistance au court-circuit
Protection contre les températures élevées Surtension Arrêt
|
| Autres spécifications |
| Efficacité |
> 95 % |
|
Isolement
|
4.2 kVDC- d'entrée à sortie
2.25 kVDC- entrée à la terre 710 VDC- sortie vers la terre
|
| Alarme: LED rouge |
Voltage d'entrée faible et élevé, arrêt à haute et basse température, défaillance du rectificateur, arrêt de surtension à la sortie, panne du ventilateur lorsque le ventilateur s'arrête, alarme de basse tension de sortie, panne du bus CAN |
| Mise en garde: LED jaune |
Le rectificateur en mode débit de puissance, limite de courant de sortie à distance activée, tension d'entrée hors de portée, clignotant à surtension, perte de communication CAN avec le contrôleur |
| Fonctionnement normal: LED vert |
| Relais d'alarme (NO - s'ouvre lorsqu'il est déchargé) |
Ouvre sur les alarmes et la tension d'entrée manquante. |
| Les États membres doivent fournir aux autorités compétentes les informations suivantes: |
> 2 700 000 (@ Tenvironnement: 25 °C) |
| Température de fonctionnement (5-95% RH n.s. hum.) |
-40 à + 85°C [-40 à + 185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 à 99% RH non condensante |
| Dimensions [WxHxD] / Poids |
72 x 40 x 217 mm2) Le(à l'intérieur duquel se trouvent les pièces de rechange)2) Le/ < 850 g (1, 9 lb) |
| Normes de conception |
| Sécurité électrique |
Pour les véhicules à moteur à commande électrique, la norme EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
|
CEM
|
Pour les véhicules à moteur:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
Pour les véhicules à moteur:2015, -2:2015, -4:2015, -5:2015
|
|
Environnement
|
Étiquette ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) et 2-3 (classe 3.2)
Conformité à la réglementation RoHS (2011/65/UE) et aux RAEE (2012/19/UE)
|
|
1) fonctionnement en veille limité / nécessite une certaine charge pour atteindre la tension minimale
2) y compris la profondeur de la poignée est de 234 mm [9.21"] et la hauteur de 42 mm [1.65"]
|
