| Modèle |
12V / 120W |
24V / 240W |

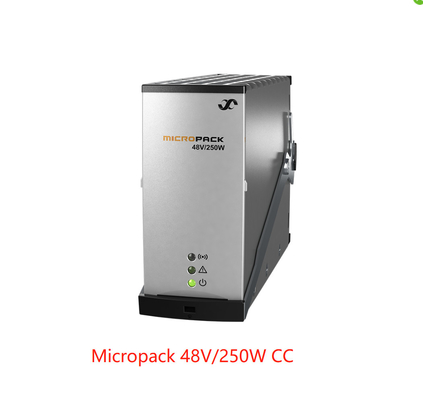

48V / 250W |
| Référence |
241120.300 |
241120.200 |
241120.100 |
| DONNÉES D'ENTRÉE |
|
|
|
| Plage de tension |
85 - 300 V CA/CC 1) |
| Plage de tension (nominale) |
130 - 275 V CA/CC |
185 - 275 V CA/CC 1) |
| Fréquence |
0 - 66 Hz 1) |
| Courant maximum, entrée 230V / global (boost) |
0,6 A / 2,0 A |
1,2 A / 2,0 A |
1,2 A / 1,9 A |
| Courant de fuite à la terre maximum |
2,0 mA (@ 250V CA/ 50Hz) |
| Facteur de puissance |
0,97 (@ 70 - 100 % de charge) |
0,98 (@ 55 - 100 % de charge) |
0,98 (@ 50 - 100 % de charge) |
| THD (@ 230 V CA) |
< 5 % (@ 80 - 100 % de charge) |
< 5 % (@ 50 - 100 % de charge) |
< 5 % (@ 50 - 100 % de charge) |
| Protection |
Varistance pour la protection contre les transitoires, fusible dans les deux lignes (2x 2,0 A), arrêt au-dessus de 300 V CA/CC |
| DONNÉES DE SORTIE |
|
|
|
| Tension par défaut |
13,6 V CC |
27,2 VCC |
53,5 VCC |
| Plage de tension |
10,7 - 18,0 V CC |
21,5 - 36 VCC |
43,5 - 57,6 V CC |
| Plage de tension sans contrôleur |
10,7 - 15,0 V CC |
21,5 - 30 VCC |
43,5 - 57,6 V CC |
| # Cellules Pb prises en charge (1,8 - 2,4 V CC/ cellule) |
6 - 7 |
12 - 15 |
24 |
| # Cellules NiCad prises en charge (1,05 - 1,65 V CC/ cellule) |
10 - 11 2) |
20 - 222) |
- |
| Puissance maximale, nominale / boost 60s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Courant maximum, @12/ 24/ 48V CC / boost / QT 3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Partage de courant |
±5% du courant maximum de 10 à 100% de charge |
| Régulation de tension statique ± |
0,5% de 10% à 100% de charge et entrée nominale |
| Régulation de tension dynamique |
± 5 % < 10ms, pas de charge de 10% à 90% ou inversement à la tension de sortie nominale |
| Temps de maintien, tension par défaut et pleine puissance |
20 ms, V OUT > 10,7 VCC |
20 ms, VOUT > 21,5 VCC |
20 ms, VOUT > 43 VCC |
| Ondulation et bruit, 30 MHz b.w. / psophométrique |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Protection |
Arrêt en cas de surtension, protection contre les courts-circuits, haute température, limitation du courant d'appel à chaud, fusible |
| AUTRES SPÉCIFICATIONS |
|
|
|
| Rendement @ entrée/sortie nominale, crête/plage |
89,5% / >88%, charge 50-100% |
93,0% / >92%, charge 50-100% |
93,6% / >93%, charge 50-100% |
| Isolation |
3,0 kVCA – entrée et sortie, 1,5 kV CA – terre d'entrée, 0,5 kV CC – terre de sortie |
| Alarmes : LED rouge 'allumée' |
Arrêt basse tension secteur, Arrêt haute et basse température, Défaillance du redresseur, Arrêt en cas de surtension en sortie, Défaillance du ventilateur, Alarme basse tension, Défaillance du bus CAN |
| Avertissements : LED jaune 'allumée' |
Redresseur en mode de détarage de puissance, Limitation du courant de batterie à distance activée, Tension d'entrée hors de portée, clignotement en cas de surtension |
| Normal (module en fonctionnement) : LED verte 'allumée' |
|
| Sortie d'alarme (isolée) |
NO (+borne positive), COM (-borne négative). 60 V / 100 mA max |
| MTBF (Telcordia SR-332 Issue I méthode III (a)) |
>480 000h (@T AMBIENT= 25°C) |
>480 000h (@T AMBIENT= 25°C) |
>500 000h (@T AMBIENT= 25°C) |
| Température de fonctionnement (5 - 95% HR sans condensation) La puissance de sortie diminue au-dessus de la température / à |
-40 à +70°C [ -40 — +158°F]
+55°C / 50W @ +70°C
|
-40 à +60°C [-40 à +142°F]
+45°C / 80W @ +60°C
|
-40 à +75°C [ -40 à +167°F]
+55°C / 140W @ +75°C
|
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99% HR sans condensation |
| Dimensions[LxlxH] / Poids |
39,0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 lbs] |
