Module de redresseur de la CE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Numéro de la pièce.: Série mobile de signe
Marque: Moyen bien
Capacité: 150w-400w
Tension d'entrée: 3.3V-48V
Tension de sortie: 141 | 370VDC/100 | 264VAC
Fréquence: 47 | 63H
Protection: 110~140% a évalué de puissance de sortie
Dimension: 194*55*26mm (L*W*H)
Poids: 0.468kg ; 24pcs/12.2kg/
Pakcage: cartons
Mettre en évidence:

À sortie unique avec le module HSP-200 de redresseur de PFC

,

Module HSP-200 UHP-200A de redresseur de la CE

,

Module UHP-200A HSP-300 de redresseur de la CE

Informations de base
Lieu d'origine: NC
Nom de marque: MEAN WELL
Certification: CE
Numéro de modèle: Série mobile de signe
Conditions de paiement et expédition
Détails d'emballage: cartons
Délai de livraison: 8-10 semaines
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 3000 morceaux par mois
Description de produit

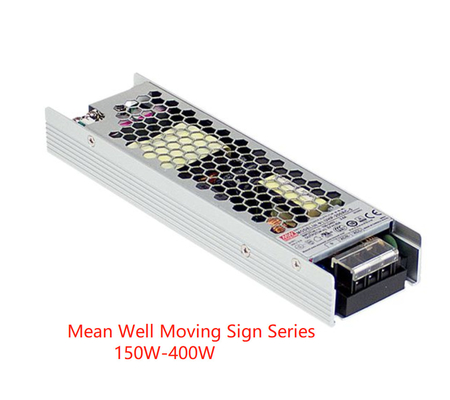

SÉRIE MOBILE BONNE MOYENNE 150W- 400W de SIGNE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300Module de redresseur de la CE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300 0



SÉRIE MOBILE BONNE MOYENNE 150W- 400W de SIGNE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300





Caractéristiques :

Profil bas léger et

Approprié aux applications mobiles de signe de rendement élevé

Revêtement isogone (séries de HSP, de HDP, de NEL, de HSN)

Semi-mis en pot et conception contre l'éclaboussure de pluie (séries d'ERP)



Parametets :



MODÈLE LSP-160 -3,3 LSP-160 -4,2 LSP-160 -5 LSP-160-12 LSP-160-24 LSP-160-36 LSP-160-48











SORTIE

TENSION CC 3.3V 4.2V 5V 12V 24V 36V 48V
COURANT ÉVALUÉ 32A 32A 32A 13.5A 6.75A 4.5A 3.4A
PUISSANCE ÉVALUÉE (convection) 105.6W 134.4W 160W 162W 162W 162W 163.2W
ONDULATION et BRUIT (maximum) Note.2 200mVp-p 200mVp-p 200mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p
TENSION ADJ. RANGE 3.2~3.5V 4~4.5V 4.7~5.3V 11.4~12.6V 22.8~25.2V 34.2~37.8V 45.6~50.4V
TOLÉRANCE Note.3 de TENSION ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0%
LIGNE RÈGLEMENT ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.3%
RÈGLEMENT DE CHARGE ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5%
INSTALLEZ, TEMPS DE MONTÉE 2000ms, 80ms/230VAC 3000ms, 80ms/115VAC au chargement complet
RETARDEZ le TEMPS (le type.) 10ms/230VAC 10ms/115VAC









ENTRÉE

GAMME Note.4 de TENSION 100 | 264VAC 141 | 370VDC
PLAGE DE FRÉQUENCE 47 | 63Hz
FACTEUR de PUISSANCE (type.) PF≥0.94/230VAC PF≥0.98/115VAC au chargement complet
EFFICACITÉ (type.) 87,5% 88,5% 89,5% 92,5% 93,5% 93,5% 93,5%
COURANT à C.A. (type.) 2.2A/115VAC 1.1A/230VAC
COURANT d'IRRUPTION (type.) Démarrage à froid 45A/115VAC 85A/230VAC
COURANT DE FUITE <0>









PROTECTION

COURT-CIRCUIT La protection de hoquet, récupère automatiquement après que la condition de panne soit enlevée
SURCHARGE 110~140% a évalué de puissance de sortie
Type de protection : La limitation actuelle constante, augmentation continue de charge sera protection de hoquet, récupère automatiquement après que la condition de panne soit enlevée



TENSION FINIE

3,8~ 4.6V 4,62 | 5.46V 5,75 | 6.75V 13,2 | 15.6V 26,4 | 31.2V 39,6 ~46.8V 52,8 | 62.4V
Type de protection : Tension arrêtée d'O/P, pouvoir de réactionnement dessus à récupérer
LA TEMPÉRATURE FINIE La tension arrêtée d'O/P, pouvoir de réactionnement dessus à récupérer après la température descend



FONCTION

PARTAGER ACTUEL Veuillez se référer au manuel de fonction
SIGNAL CORRECT DE C.C Estimation de contact (maximum) : charge 15Vdc/10mA résistive





ENVIRONNEMENT

LA TEMPÉRATURE FONCTIONNANTE. -30 | +70℃ (référez-vous à « sous-solliciter la courbe »)
HUMIDITÉ FONCTIONNANTE 20 | Rhésus de 90% sans condensation
LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ -40 | +85℃, 10 | Rhésus de 95% sans condensation
LA température. COEFFICIENT ±0.03%/℃ (0 | 50℃)
VIBRATION 10 | 500Hz, 5G 10min. /1cycle, 60min. chaque le long de X, Y, haches de Z



SÉCURITÉ ET EMC

(Note.6)

NORMES DE SÉCURITÉ UL62368, TUV BS EN/EN62368, ccc GB4943, le comité technique 004, BSMI CNS14336-1 d'EAC TP a approuvé, conception se rapporte aux BS EN/EN60335-1
TENSION DE TENUE I/P-O/P : 3.75KVAC I/P-FG : 2KVAC O/P-FG : 1.25KVAC
RÉSISTANCE D'ISOLEMENT I/P-O/P, I/P-FG, O/P-FG : 100M Ohms /500VDC/25 ℃/70%RH
ÉMISSION D'EMC Conformité vers les BS EN/EN55032, GB9254, classe B, BS EN/EN55014, BS EN/EN61000-3-2, - 3, comité technique 020, BSMI CNS13438 d'EAC TP
IMMUNITÉ D'EMC Conformité vers les BS EN/EN61000-4-2,3,4,5,6,8,11 ; Les BS EN/EN61000-6-2 (BS EN/EN50082-2), niveau d'industrie lourde, comité technique 020 d'EAC TP



D'AUTRES

Moyenne des temps de bon fonctionnement 2092.7K heures mn Telcordia TR/SR-332 (Bellcore) ; 282.7K heures mn MIL-HDBK-217F (25℃)
DIMENSION 194*55*20mm (L*W*H)
EMBALLAGE 0.356kg ; 30pcs/11.68kg/0.6CUFT



NOTE

1. Tous les paramètres pas particulièrement mentionnés sont mesurés à l'entrée 230VAC, à la charge évaluée et au 25℃ de la température ambiante.

2. L'ondulation et le bruit sont mesurés à 20MHz de la largeur de bande à l'aide d'un 12" paire-fil tordu terminée avec un condensateur 0.1uf et 47uf parallèle.

3. Tolérance : inclut la tolérance, la ligne règlement et le règlement installés de charge.

4. La sous-sollicitation peut être nécessaire sous de basses tensions d'entrée. Veuillez examiner la courbe de sous-sollicitation pour assurer plus de détails.

5. La sous-sollicitation de température ambiante de 5℃/1000m est nécessaire pour l'altitude fonctionnelle plus grande que 2000m (6500ft)

6. L'alimentation d'énergie est considérée un composant qui sera installé sur un équipement final. L'équipement final doit être reconfirmé qu'il

rencontre toujours des directives d'EMC. Pour des conseils sur la façon dont réaliser ces essais d'EMC, référez-vous svp au « essai d'IEM des alimentations d'énergie composantes. »

(comme disponible sur http://www.meanwell.com)

Déni de responsabilité de responsabilité du fait des produits de ※ : Pour information les informations détaillées, référez-vous svp à https:// www.meanwell.com/serviceDisclaimer.aspx




Module de redresseur de la CE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300 1




 Module de redresseur de la CE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300 2


Module de redresseur de la CE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300 3Module de redresseur de la CE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300 4

Module de redresseur de la CE à sortie unique avec PFC LSP-150 HSP-200 UHP-200A HSP-300 5
