alimentation de l'énergie 75W de changement à sortie unique LRS-75-5

1 morceau
MOQ
USD 299
Prix
alimentation de l'énergie 75W de changement à sortie unique LRS-75-5
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Marque: Moyen bien
Nom de produit: alimentation de l'énergie 75W swtiching simple
Numéro de modèle: LRS-75
Tension CC de sortie: 5V/12V/15V 24V/36V/48V
Puissance évaluée: 35W-38.4W
Voltgae d'entrée: 85 | 264VAC/120 | 373VDC
Fréquence d'entrée: 47 | 63Hz
Deimension: 99*97*30mm (L*W*H)
Poids: 0.4KG
Mettre en évidence:

alimentation de l'énergie 75W de changement à sortie unique

,

Redresseur 75W de série de LRS

,

Alimentation d'énergie de changement à sortie unique LRS-75-5

Informations de base
Lieu d'origine: NC
Nom de marque: MEAN WELL
Certification: CE
Numéro de modèle: LRS-75
Conditions de paiement et expédition
Détails d'emballage: cartons
Délai de livraison: 8-10 semaines
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 3000 morceaux par mois
Description de produit

alimentation de l'énergie 75W de changement à sortie unique LRS-75-5 0

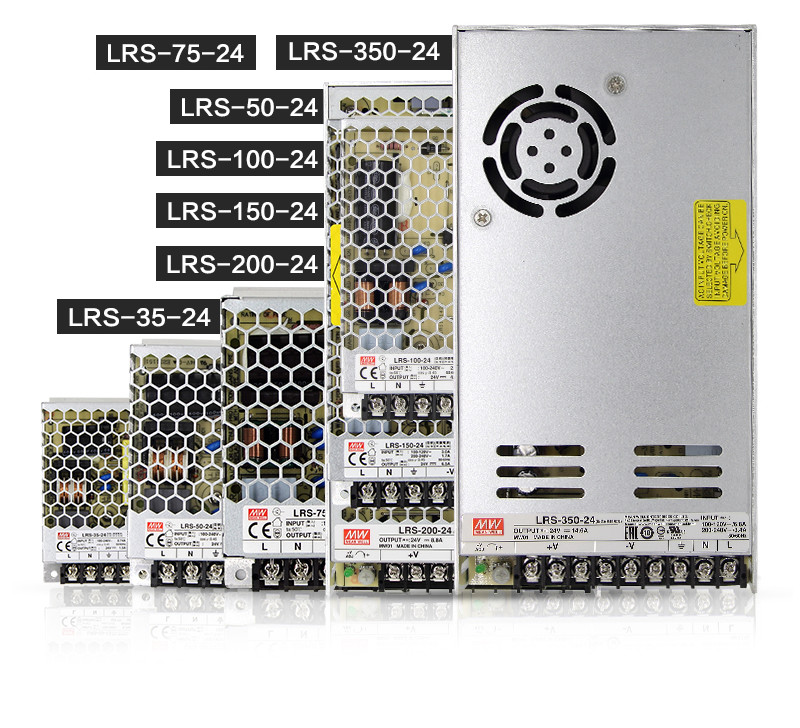

Alimentation d'énergie de changement à sortie unique moyenne du redresseur 75W de série du puits LRS LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36





Caractéristiques :

  • Le C.A. universel a entré la gamme de /Full
  • Résistez à l'entrée de la montée subite 300Vac pour 5 seconde
  • Aucune puissance de charge <0.3W
  • Taille miniature et profil bas 1U
  • Température de fonctionnement élevée jusqu'à 70 degrés
  • Projections : Mettez-vous en court-circuit/pour surcharger la tension de /over
  • Refroidissement par la convection d'air libre
  • Conformité à IEC/Because/EN/EN60335-1 (PD3) et à IEC/BS EN/EN61558-1,2-16 pour l'appareil électroménager
  • Altitude fonctionnelle jusqu'à 5000 mètres (Note.8)
  • Résistez à l'essai de vibration 5G
  • La vie du rendement élevé .long et fiabilité élevée
  • Indication de LED pour la puissance dessus
  • Au-dessus de la catégorie de tension
  • brûlure de chargement complet de 100% dans l'essai
  • 3 ans de garantie



Applications :

  • Machines d'automation industrielle
  • Système de contrôle industriel
  • Mécanique et matériel électrique
  • Instruments électroniques, équipement ou appareil
  • Appareils électroménagers



Description :

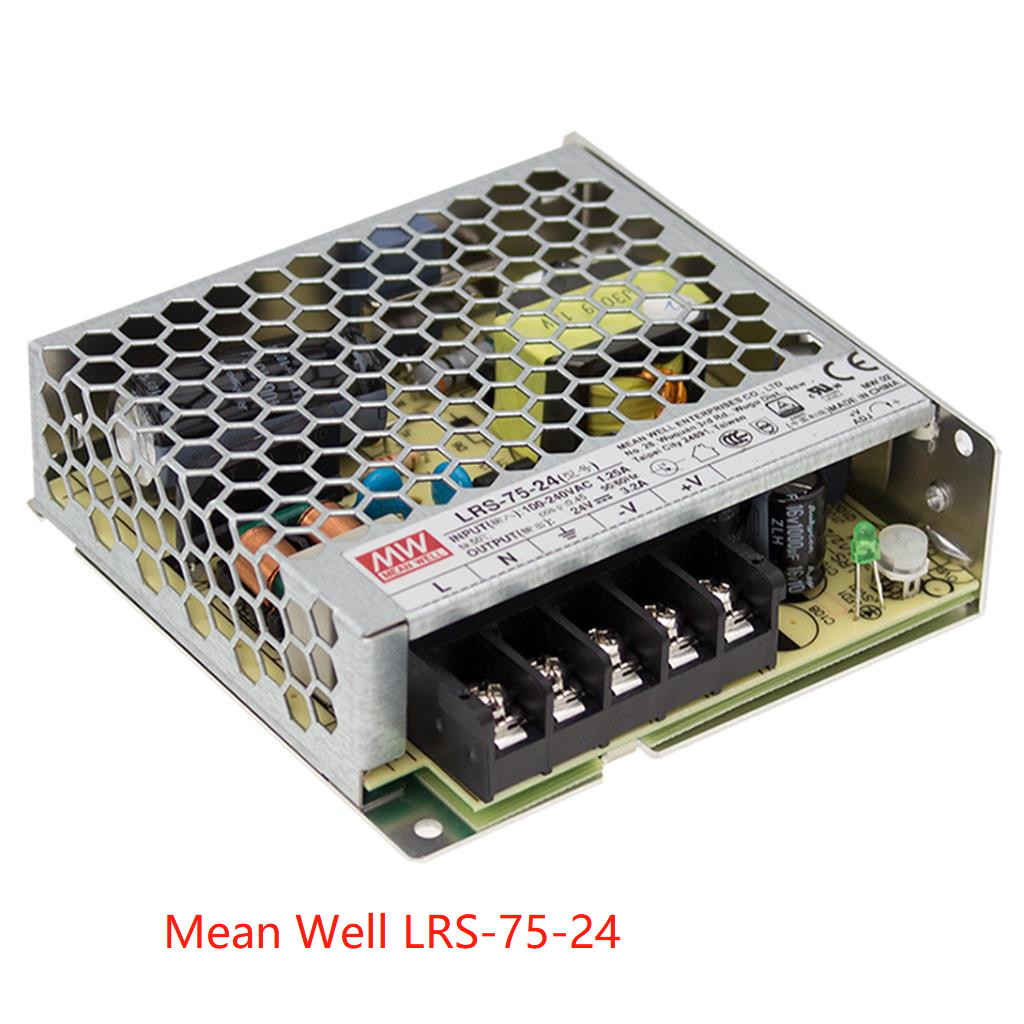

La série LRS-75 est un 75W le type inclus qu'à sortie unique alimentation d'énergie avec 30mm du profil bas daignent, adoptant l'entrée de la gamme complète 85-264Vac, la série entière fournit une ligne de tension de sortie de 5V 12V.15V, 24V, 36V et 48V

En plus du rendement élevé jusqu'à 91,5%, la conception du cas métallique de maille augmente la dissipation thermique de LRS-75 que la série entière actionne à partir de la convection d'air de °under de -30°through 70 sans fan.

Livraison extrêmement - bas aucune puissance de charge (moins que 0.3W), il permet au système d'extrémité de répondre facilement au besoin mondial en énergie.

LRS-75 a les fonctions complètes de protection et l'anti capacité de la vibration 5G.

On se conforme l'aux règles de sécurité internationales.

La série LRS-75 sert de prix élevé aux solutions d'alimentation d'énergie de représentation pour différentes applications industrielles.



Technique





MODÈLE LRS-75-5 LRS-75-12 LRS-75-15 LRS-75-24 LRS-75-36 LRS-75-48











SORTIE

TENSION CC 5V 12V 15V 24V 36V 48V
COURANT ÉVALUÉ 14A 6A 5A 3.2A 2.1A 1.6A
GAMME ACTUELLE 0 | 14A 0 | 6A 0 | 5A 0 | 3.2A 0 | 2.1A 0 | 1.6A
PUISSANCE ÉVALUÉE 70W 72W 75W 76.8W 75.6W 76.8W
ONDULATION et BRUIT (maximum) Note.2 100mVp-p 120mVp-p 120mVp-p 150mVp-p 200mVp-p 200mVp-p
TENSION ADJ. RANGE 4,5 | 5.5V 10,2 | 13.8V 13,5 | 18V 21,6 | 28.8V 32,4 | 39.6V 43,2 | 52.8V
TOLÉRANCE Note.3 de TENSION ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0%
LIGNE Note.4 RÉGLEMENTAIRE ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
CHARGE Note.5 RÉGLEMENTAIRE ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
INSTALLEZ, TEMPS DE MONTÉE 500ms, 30ms/230VAC 500ms, 30ms/115VAC au chargement complet
RETARDEZ le TEMPS (le type.) 60ms/230VAC 12ms/115VAC au chargement complet





ENTRÉE

GAMME DE TENSION 85 | 264VAC 120 | 373VDC
PLAGE DE FRÉQUENCE 47 | 63Hz
EFFICACITÉ (type.) 86,5% 89% 89% 90% 91,5% 91,5%
COURANT à C.A. (type.) 1.4A/115VAC 0.85A/230VAC
COURANT d'IRRUPTION (type.) DÉMARRAGE À FROID 65A/230VAC
COURANT DE FUITE <0>





PROTECTION

CHARGE FINIE 110 | 150% a évalué de puissance de sortie
Type de protection : Le mode de hoquet, récupère automatiquement après que la condition de panne soit enlevée
TENSION FINIE 5,75 | 6.75V 13,8 | 16.2V 18,75 | 21.75V 28,8 | 33.6V 41,4 | 48.6V 55,2 | 64.8V
Type de protection : Tension arrêtée d'o/p, pouvoir de réactionnement dessus à récupérer





ENVIRONNEMENT

LA TEMPÉRATURE FONCTIONNANTE. -30 | +70℃ (référez-vous à « sous-solliciter la courbe »)
HUMIDITÉ FONCTIONNANTE 20 | Rhésus de 90% sans condensation
LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ -40 | +85℃, 10 | Rhésus de 95% sans condensation
LA température. COEFFICIENT ±0.03%/℃ (0 | 50℃)
VIBRATION 10 | 500Hz, 5G 10min. /1cycle, 60min. chaque le long de X, Y, haches de Z
CATÉGORIE FINIE DE TENSION

; Conformité vers les BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1 ;

altitude jusqu'à 2000 mètres







SÉCURITÉ ET EMC

(Note 8)



NORMES DE SÉCURITÉ

UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, ccc GB4943.1, BSMI CNS14336-1, comité technique 004, AS/NZS 62368,1 (par des CB), kc K60950-1 (pour LRS-75-12/24 seulement), BRI IS13252 (Part1) d'EAC TP :

2010/IEC 60950-1 : 2005 ont approuvé

TENSION DE TENUE I/P-O/P : 4KVAC I/P-FG : 2KVAC O/P-FG : 1.25KVAC
RÉSISTANCE D'ISOLEMENT I/P-O/P, I/P-FG, O/P-FG : Rhésus de 100M Ohms /500VDC/25℃/70%
ÉMISSION D'EMC Conformité à la classe B, BS EN/EN55014, BS EN/EN61000-3-2 des BS EN/EN55032 (CISPR32), - 3, GB/T 9254, BSMI CNS13438, comité technique 020, kc KN32, KN35 d'EAC TP (pour LRS-75-12/24 seul)
IMMUNITÉ D'EMC

Conformité vers les BS EN/EN61000-4-2,3,4,5,6,8,11, comité technique 020, kc Kn32 des BS EN/EN61000EAC TP,

KN35 (pour LRS-75-12/24 seul)



D'AUTRES

Moyenne des temps de bon fonctionnement 3334.3K heures mn Telcordia SR-332 (Bellcore) ; 667.2Khrs mn MIL-HDBK-217F (25℃)
DIMENSION 99*97*30mm (L*W*H)
EMBALLAGE 0.25Kg ; 45pcs/12.25Kg/0.77CUFT
NOTE

1. Tous les paramètres pas particulièrement mentionnés sont mesurés à l'entrée 230VAC, à la charge évaluée et au 25℃ de la température ambiante.

2. L'ondulation et le bruit sont mesurés à 20MHz de la largeur de bande à l'aide d'un 12" paire-fil tordu terminée avec un condensateur 0.1uf et 47uf parallèle.

  3. Tolérance : inclut la tolérance, la ligne règlement et le règlement installés de charge.
  4. La ligne règlement est mesurée à partir de la basse ligne à la ligne élevée à la charge évaluée.
  5. Le règlement de charge est mesuré de charge évaluée de 0% à de 100%.
  6. La durée de temps installé est mesurée au premier début de froid. La rotation "MARCHE/ARRÊT" l'alimentation d'énergie très rapidement peut mener à l'augmentation de l'installation
  temps.
  7. La sous-sollicitation de température ambiante de 5℃/1000m est nécessaire pour l'altitude fonctionnelle plus grande que 2000m (6500ft).
  8. L'alimentation d'énergie est considérée un composant qui sera installé sur un équipement final. Tous les essais d'EMC sont exécutés par
  montage de l'unité sur une plaque de métal de 360mm*360mm avec 1mm d'épaisseur. L'équipement final doit être reconfirmé qu'il se réunit toujours
  Directives d'EMC. Pour des conseils sur la façon dont réaliser ces essais d'EMC, référez-vous svp au « essai d'IEM des alimentations d'énergie composantes. »
  (comme disponible sur http://www.meanwell.com)
  Déni de responsabilité de responsabilité du fait des produits de ※ : Pour information les informations détaillées, référez-vous svp à https:// www.meanwell.com/serviceDisclaimer.aspx






alimentation de l'énergie 75W de changement à sortie unique LRS-75-5 1



alimentation de l'énergie 75W de changement à sortie unique LRS-75-5 2alimentation de l'énergie 75W de changement à sortie unique LRS-75-5 3



alimentation de l'énergie 75W de changement à sortie unique LRS-75-5 4alimentation de l'énergie 75W de changement à sortie unique LRS-75-5 5

alimentation de l'énergie 75W de changement à sortie unique LRS-75-5 6


Solutions
Nous fournissons les solutions complètes comprenant l'étude de site, proposons le plan professionnel selon la demande du client, le support technique, et le service de maintenance des entreprises de télécommunications dans et hors de la Chine. Nous avons une équipe compétente et un réseau des associés de confiance autour du monde.

FAQ :
1. Comment commandez-vous la qualité ?
: Tous les produits avant l'expédition sont les scénarios simulés d'utilisation, la charge et l'essai partageant de chargement et actuel complet pour assurer la qualité du produit.

2. Quelle est votre quantité d'ordre minimum ?
: Il n'y a aucune quantité d'ordre minimum, et une peut également être faite. La seule différence est le prix et le programme.

3. Pouvez-vous présenter votre société ?
: Je suis très honoré. Je t'enverrai le document de l'introduction de la société plus tard pour te donner une introduction plus complète et plus directe à notre information de société.

4. Quels sont les avantages de votre société ?
: Inventaire suffisant, et garantie d'approvisionnement pour le renouvellement suivant de l'approvisionnement, flexible fourni selon différent aux différents besoins des clients, fournissant différentes solutions.

5. Est-ce que je peux envoyer des échantillons ? Rapportez-le moi avec le prix ?
: Vous pouvez envoyer des échantillons, les échantillons sont sujets à la grande fierté, et le fret doit être soutenu par vous.

6. Comment faites votre affaire de société avec le problème sur la qualité ?
: Notre société avait fait cette industrie pendant presque 10 années. Elle a déjà eu une certaine réputation. Nous l'analyserons soigneusement. Si c'est en effet notre problème de qualité, vous pouvez reposer assurément qu'il en fera des choses selon l'accord contractuel et ne vous a jamais laissé ont après les inquiétudes, notre équipe de service serez heureux de vous servir.

7 que diriez-vous de la qualité ?
: 100% original avec le nouveau paquet. nous examinerons chaque article avons avant signalé pour s'assurer chaque article avec la bonne qualité.
8 combien de mois pour la garantie ?
: garantie de qualité de 1 an
9 comment traiter un inférieur - marchandises de qualité ?
: Les marchandises peuvent être poteau par avec notre charge des honoraires de poteau pour tous les mauvais produits de qualité dans le temps de garantie.
