| MODÈLE |

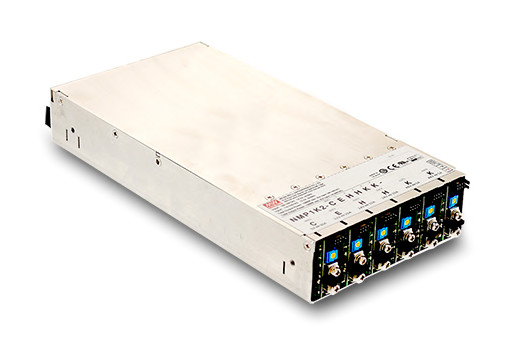

NMP650 (4 fentes) |
NMP1K2 (6 fentes) |
|
ENTRÉE
|
GAMME Note.6 de TENSION |
90 | 264VAC 120 ~370VDC |
| PLAGE DE FRÉQUENCE |
47 | 63Hz |
| FACTEUR DE PUISSANCE |
PF>0.95/230VAC PF>0.98/115VAC au chargement complet |
|
EFFICACITÉ (type.) Note.4
|
91%, pleine charge de cas avec le module de H/K à 24V/à 48V nominaux seuls |
90,5%, pleine charge de cas avec le module de H/K à 24V/à 48V nominaux seuls |
| 88,5%, pleine charge de cas avec chaque type de module à la tension nominale |
| COURANT À C.A. |
3.5A/230VAC 7.5A/115VAC |
6.7A/230VAC 13.5A/115VAC |
| COURANT D'IRRUPTION |
40A/230VAC 25A/115VAC |
40A/230VAC 25A/115VAC |
| COURANT DE FUITE |
Courant de fuite de la terre <400ua>
|
| SORTIE |
MONTEZ-VOUS À DE PUISSANCE DE SORTIE |
maximum 650W. |
maximum 1200W. |
| PROTECTION |
LA TEMPÉRATURE FINIE |
La tension arrêtée d'o/p, récupère automatiquement après que la température descende |
|
FONCTION
|
À TÉLÉCOMMANDE |
RC+/RC- : Sous peu, mise sous tension RC+/RC- : Ouvrez-vous, mise hors tension |
| SIGNAL D'ALARME |
Sortie de signal de TTL pour l'alarme finie de la température. Veuillez se référer au manuel de fonction. |
| PUISSANCE AUXILIARE (AUX.) |
5V @ 1.5A ; tolérance ±10% ; ondulation : 50mVp-p (maximum) |
5V @ 2A ; tolérance ±10% ; ondulation : 50mVp-p (maximum) |
|
ENVIRONNEMENT
|
LA TEMPÉRATURE FONCTIONNANTE. |
-30 | +70℃ (sous-sollicitez à 50℃, se rapportent à « sous-solliciter la courbe ») |
| HUMIDITÉ FONCTIONNANTE |
20 | Rhésus de 90% sans condensation |
| LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ |
-40 | +85℃, 10 | Rhésus de 95% sans condensation |
| LA température. COEFFICIENT |
±0.03%/℃ (0 | 50℃) |
| VIBRATION |
10~500Hz, 2G 10min. /1 cycle, 60 mn chaque le long de X, Y, haches de Z. |
|
SÉCURITÉ ET EMC
(Note 5)
|
NORMES DE SÉCURITÉ
|
ANSI/AAMI ES60601-1, Ed. 3,1, UL62368-1 ; TUV BS EN/EN60601-1, Ed. 3,1, TUV BS EN/EN62368-1 ; Le CEI 60601-1, Ed. 3,1, LE CEI 62368-1, IEC60950-1 ; Le comité technique 004 d'EAC TP a approuvé |
| NIVEAU D'ISOLEMENT |
Primaire-secondaire : 2x MOPP, la Primaire-terre : 1x MOPP |
| TENSION DE TENUE |
I/P-O/P : 4KVAC I/P-FG : 2KVAC O/P-FG : 0.5KVAC |
| RÉSISTANCE D'ISOLEMENT |
I/P-O/P, I/P-FG, O/P-FG : 100M Ohms/Rhésus de 500VDC/25℃/70% |
|
ÉMISSION D'EMC
|
Paramètre |
Norme |
Niveau/note d'essai |
| Conduit |
LE BS EN/EN55032 (CISPR32)/BS EN/EN55011 (CISPR11) |
Classe B |
| Rayonné |
LE BS EN/EN55032 (CISPR32)/BS EN/EN55011 (CISPR11) |
Classe B |
| Courant harmonique |
LES BS EN/EN61000-3-2 |
Classe A |
| Clignotement de tension |
LES BS EN/EN61000-3-3 |
----- |
|
IMMUNITÉ D'EMC
|
LES BS EN/EN60601-1-2, BS EN/EN55024, SEMI F47 |
| Paramètre |
Norme |
Niveau/note d'essai |
| ESD |
LES BS EN/EN61000-4-2 |
Niveau 4, air 15KV ; Niveau 4, contact 8KV |
| Champ de rf |
LES BS EN/EN61000-4-3 |
Niveau 3, 10V/m |
| EFT/a éclaté |
LES BS EN/EN61000-4-4 |
Niveau 3, 2KV |
| Montée subite |
LES BS EN/EN61000-4-5 |
Niveau 4, 4KV/Line-FG ; 2KV/Line-Line |
| Conduit |
LES BS EN/EN61000-4-6 |
Niveau 2, 3V |
| Champ magnétique |
LES BS EN/EN61000-4-8 |
Niveau 4, 30A/m |
|
Immersions et interruptions de tension
|
LES BS EN/EN61000-4-11
|
périodes de l'immersion 1 de 100%, immersion de 30% 25 périodes,
interruptions de 100% 250 périodes
|
|
D'AUTRES
|
Moyenne des temps de bon fonctionnement |
1314.6K heures mn Telcordia SR-332 (Bellcore) ; heures 1275.4K mn Telcordia SR-332 (Bellcore) de mn MIL-HDBK-217F (25℃) (NMP650) des heures 128.2K ; 124.5K heures mn MIL-HDBK-217F (25℃) (NMP1K2) |
| DIMENSION |
250*89*41mm (L*W*H) |
250*127*41mm (L*W*H) |
| EMBALLAGE |
1.45Kg (type.) ; 9pcs/14Kg/0.98CUFT |
2Kg (type.) ; 6pcs/13Kg/0.88CUFT |
