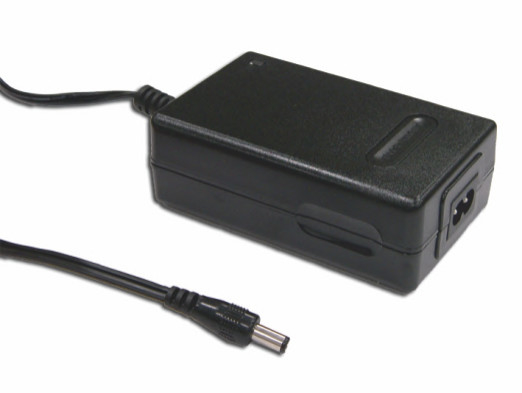

Type portatif bon moyen chargeur GC30B GC30E GC30U GC120 d'adaptateur
Classe II :
Classe I :
Conception Fanless avec la clôture en plastique, la plus basse température principale de contact
Remplissage de 2 étapes (C.C./C.V.)
Aucune puissance de charge<1w>
Admission à C.A.
Un type : IEC320-C14 ; B : IEC320-C8 ;
Type d'E : Prise d'UE ; Type d'U : Prise des USA
Prise standard de sortie de C.C (les prises facultatives sont disponibles)
2 ans de garantie
Technique
NUMÉRO D'ORDRE. | GC30B-0P1J | GC30B-1P1J | GC30B-11P1J | GC30B-2P1J | GC30B-4P1J | GC30B-5P1J | GC30B-6P1J | |
SORTIE |
MODÈLE DE SÉCURITÉ NON. | GC30B-0 | GC30B-1 | GC30B-11 | GC30B-2 | GC30B-4 | GC30B-5 | GC30B-6 |
ENSEMBLE de TENSION CC à Note.3 | 4.2V | 5.6V | 7.2V | 8.4V | 14.3V | 16.8V | 28.6V | |
COURANT ÉVALUÉ | 4A | 3.99A | 3A | 3A | 2.09A | 1.6A | 1.04A | |
GAMME ACTUELLE | 0 | 4A | 0 | 3.99A | 0 | 3A | 0 ~3A | 0 | 2.09A | 0 | 1.6A | 0 | 1.04A | |
PUISSANCE ÉVALUÉE | 16.8W | 22.38W | 21.6W | 25.2W | 30W | 27W | 30W | |
ONDULATION et BRUIT (maximum) Note.4 | 50mVp-p | 50mVp-p | 80mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | 150mVp-p | |
GAMME Note.5 de TENSION de CHARGE | 3,6 | 4.4V | 5 | 5.8V | 6,5 | 7.5V | 7,7 | 8.6V | 13,5 | 14.5V | 16 | 17V | 27,1 | 28.8V | |
LIGNE Note.6 RÉGLEMENTAIRE | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
INDICATEUR DE LED | LED verte SUR < 100mA=""> 250mA | |||||||
L'INSTALLATION, HAUSSE, RETARDENT LE TEMPS | 200ms, 50ms, 16ms au chargement complet | |||||||
ENTRÉE |
GAMME DE TENSION | 90 | 264VAC 127 | 370VDC | ||||||
PLAGE DE FRÉQUENCE | 47 | 63Hz | |||||||
EFFICACITÉ (type.) | 55% | 70% | 74% | 76% | 78% | 78% | 80% | |
COURANT À C.A. | 0.7A /100VAC ; 0.35A/230VAC | |||||||
COURANT d'IRRUPTION (maximum) | 40A/230VAC | |||||||
COURANT de FUITE (maximum) | 0.25mA /240VAC | |||||||
PROTECTION |
SURCHARGE | 90 | mode actuel de constante de 110% et plus de mode de palpitation de 300% | ||||||
Type de protection : La limitation actuelle constante, récupère automatiquement après que la condition de panne soit enlevée | ||||||||
TENSION FINIE | 110 | tension de sortie évaluée de 135% | |||||||
Type de protection : Bride par la diode Zener | ||||||||
LA TEMPÉRATURE FINIE | IC1_Tj > 130℃ | |||||||
Type de protection : La tension arrêtée d'o/p, récupère automatiquement après que la température descende | ||||||||
ENVIRONNEMENT |
LA TEMPÉRATURE FONCTIONNANTE. | 0 | +50℃ (référez-vous pour produire la charge sous-sollicitant la courbe) | ||||||
HUMIDITÉ FONCTIONNANTE | 20% | Rhésus de 90% sans condensation | |||||||
LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ | -20 | +85℃, 10 | RHÉSUS de 95% | |||||||
LA température. COEFFICIENT | ±0.03%/℃ (0 | 50℃) | |||||||
VIBRATION | 10 | 500Hz, 2G 10min. /1cycle, période pour 60min. chaque le long de X, Y, haches de Z | |||||||
SÉCURITÉ ET EMC |
NORMES DE SÉCURITÉ | UL62368-1, CSA22.2, BS EN/EN62368-1, le comité technique 004 d'EAC TP a approuvé | ||||||
TENSION DE TENUE | I/P-O/P : 3KVAC | |||||||
RÉSISTANCE D'ISOLEMENT | I/P-O/P : 100M Ohms/Rhésus de 500VDC/25℃/70% | |||||||
ÉMISSION D'EMC | Conformité à la classe B, classe B, comité technique 020 des BS EN/EN55014-1 de la partie 15 de FCC d'EAC TP | |||||||
IMMUNITÉ D'EMC | Conformité vers les BS EN/EN61000-4-2,3,4,5,6,11, niveau d'industrie légère, critères d'A, comité technique 020 d'EAC TP | |||||||
D'AUTRES | DIMENSION | 108*67*36mm (L*W*H) | ||||||
EMBALLAGE | 309g ; 54pcs/19kg/CARTON | |||||||
CONNECTEUR | PRISE | P1J de type courant : 2.1ψ * 5.5ψ * 11mm, type de diapason positif de centre pour des actions ; L'autre type disponible par le client a demandé | ||||||
CÂBLE | 18Awg de type courant UL1185 6ft et 4ft pour la sortie 4.2V~8.4V seulement pour des actions ; L'autre type disponible par le client a demandé | |||||||
NOTE |
1.Modification avec des spécifications de chargeur peut être exigé pour des spécifications différentes de batterie. Veuillez entrer en contact avec le vendeur de batterie et le PUITS MOYEN pour des détails. les paramètres 2.All sont spécifiés 230VAC à l'entrée, la charge évaluée, Rhésus de 25℃ 70% ambiant. Tension 3.DC : L'ensemble de tension de sortie à la mesure de point par le terminal de prise et la charge de 0%. 4.Ripple et bruit sont mesurés à 20MHz à l'aide d'un 12" twisted pair terminé avec un condensateur 0.1uf et 47uf. la gamme de tension de la charge 5.Output est mesurée de charge évaluée de 0% à de 100%. le règlement 6.Line est mesuré à partir de la basse ligne à la ligne élevée à la charge évaluée. Déni de responsabilité de responsabilité du fait des produits de ※ : Pour information les informations détaillées, référez-vous svp à https:// www.meanwell.com/serviceDisclaimer.aspx |
