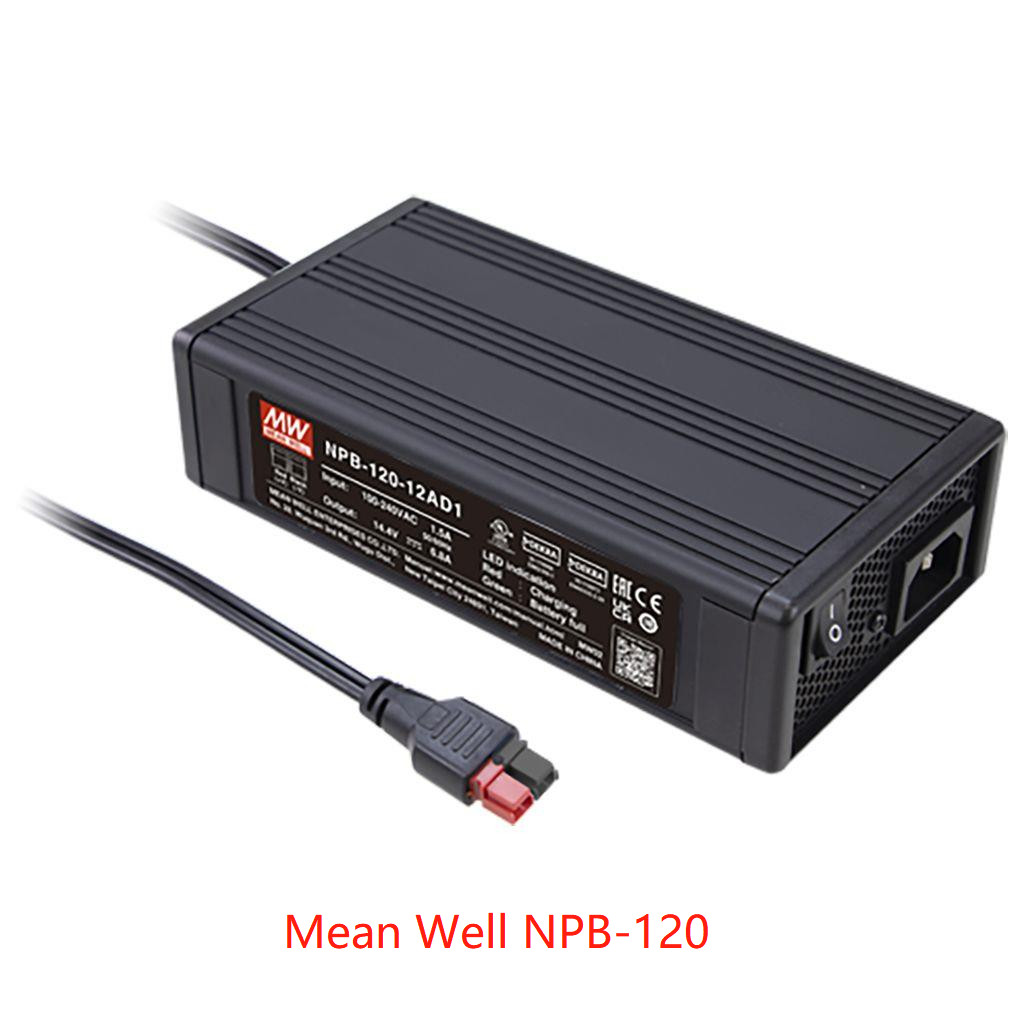

| MODÈLE |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
SORTIE
|
AMPLIFIEZ LA TENSION de CHARGE (Vboost) (le défaut) |
14.4V |
28.8V |
57.6V |
| TENSION de CHARGE de FLOTTEUR (Vfloat) (défaut) |
13.8V |
27.6V |
55.2V |
| GAMME RÉGLABLE DE TENSION |
10,5 | 15.2V |
21 | 30.4V |
42 | 60.8V |
| COURANT DE SORTIE (type.) Note.5 |
6.8A |
4A |
2A |
| GAMME RÉGLABLE ACTUELLE |
50% | 100% |
| MAX. POWER Note.3 |
103.4W |
121.6W |
121.6W |
| CAPACITÉ RECOMMANDÉE de BATTERIE (HEURES d'ampère) Note.4 |
20 | 90AH |
15 | 50AH |
7 | 25AH |
|
ENTRÉE
|
GAMME Note.5 de TENSION |
90 | 264VAC 127 | 370VDC |
| PLAGE DE FRÉQUENCE |
47 | 63Hz |
| FACTEUR de PUISSANCE (type.) |
PF>0.98/115VAC, PF>0.92/230VAC@12V, PF>0.93/230VAC@24/48V au chargement complet |
|
EFFICACITÉ (type.)
|
XLR |
86,5% |
89% |
90,5% |
| AD1 |
86,5% |
89% |
90,5% |
| TB |
87% |
89,5% |
90,5% |
| COURANT à C.A. (type.) |
1.5A/115VAC 0.8A/230VAC |
| COURANT d'IRRUPTION (type.) |
DÉMARRAGE À FROID 55A à 230VAC |
|
PROTECTION
|
COURT-CIRCUIT Note.6 |
Type de protection : La limitation actuelle constante, chargeur arrêt après sec 5, réactionnent dessus pour récupérer |
| TENSION FINIE |
16 | 20V |
32 | 40V |
64 | 75V |
| Type de protection : Arrêté et verrou outre de la tension d'o/p, pouvoir de réactionnement dessus pour récupérer |
| POLARITÉ INVERSE |
Par le fusible interne ouvert |
| LA TEMPÉRATURE FINIE |
Le mode de hoquet, récupère automatiquement après que la température descende |
| FONCTION |
COURBE DE REMPLISSAGE |
étape 2 ou 3 réglable par l'IMMERSION S.W |
|
ENVIRONNEMENT
|
LA TEMPÉRATURE FONCTIONNANTE. |
-30 | +70℃ (référez-vous à « sous-solliciter la courbe ») |
| HUMIDITÉ FONCTIONNANTE |
20 | Rhésus de 95% sans condensation |
| LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ |
-40 | +85℃, 10 | Rhésus de 95% sans condensation |
| LA température. COEFFICIENT |
±0.05%/℃ (0 | 45℃) |
| VIBRATION |
10 | 500Hz, 2G 10min. /1cycle, 60min. chaque le long de X, Y, haches de Z |
|
SÉCURITÉ ET EMC
(Note 7)
|
NORMES DE SÉCURITÉ |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
Le comité technique 004 d'EAC TP a approuvé
|
| TENSION DE TENUE |
I/P-O/P : 3KVAC I/P-FG : 2KVAC O/P-FG : 0.5KVAC |
| RÉSISTANCE D'ISOLEMENT |
I/P-O/P, I/P-FG, O/P-FG : 100M Ohms/Rhésus de 500VDC/25℃/70% |
|
ÉMISSION D'EMC
|
Paramètre |
Norme |
Niveau/note d'essai |
| Conduit |
LES BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Classe B |
| Rayonné |
LES BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Classe B |
| Courant harmonique |
LES BS EN/EN61000-3-2 |
Classe A |
| Clignotement de tension |
LES BS EN/EN61000-3-3 |
----- |
|
IMMUNITÉ D'EMC
|
LES BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Paramètre |
Norme |
Niveau/note d'essai |
| ESD |
LES BS EN/EN61000-4-2 |
Niveau 3, air 8KV ; Niveau 2, contact 4KV |
| Rayonné |
LES BS EN/EN61000-4-3 |
Niveau 2, 3V/m |
| EFT/éclat |
LES BS EN/EN61000-4-4 |
Niveau 2, 1KV |
| Montée subite |
LES BS EN/EN61000-4-5 |
Niveau 2, 1KV/Line-Line, niveau 3, 2KV/Line-Earth |
| Conduit |
LES BS EN/EN61000-4-6 |
Niveau 2, 3Vrms |
| Champ magnétique |
LES BS EN/EN61000-4-8 |
Niveau 1, 1A/m |
| Immersions et interruptions de tension |
LES BS EN/EN61000-4-11 |
>immersion de 95% 0,5 périodes, immersion de 30% 25 périodes,
>interruptions de 95% 250 périodes
|
|
D'AUTRES
|
Moyenne des temps de bon fonctionnement |
1895.4K heures mn Telcordia TR/SR-332 (Bellcore) ; 225.8K heures mn MIL-HDBK-217F (25℃) |
| DIMENSION |
182.7*96*49mm (L*W*H) |
| EMBALLAGE |
1.3Kg ; 10pcs/14Kg/1.13CUFT |
|
NOTE
|
1. La modification avec des spécifications de chargeur peut être exigée pour des spécifications différentes de batterie. Veuillez entrer en contact avec le vendeur de batterie et le PUITS MOYEN pour des détails.
2. Tous les paramètres pas particulièrement mentionnés sont mesurés à l'entrée 230VAC, à la charge évaluée et au 25℃ de la température ambiante.
3. Refer to sous-sollicitant la courbe.
4. C'est la gamme suggérée du PUITS MOYEN. Veuillez consulter votre fabricant de batterie pour leurs suggestions au sujet de la limitation actuelle maximum de remplissage.
5. La sous-sollicitation peut être nécessaire sous de basses tensions d'entrée. Veuillez examiner la courbe de sous-sollicitation pour assurer plus de détails.
6. Ce mécanisme de protection est spécifié pour le cas que le court-circuit se produit après que le chargeur soit allumé.
7. Le chargeur est considéré un composant qui sera installé sur un équipement final. L'équipement final doit être reconfirmé qu'il rencontre toujours l'EMC
directives. Pour des conseils sur la façon dont réaliser ces essais d'EMC, référez-vous svp au « essai d'IEM des alimentations d'énergie composantes. »
(comme disponible sur http://www.meanwell.com)
Déni de responsabilité de responsabilité du fait des produits de ※ : Pour information les informations détaillées, référez-vous svp à https:// www.meanwell.com/serviceDisclaimer.aspx
|
