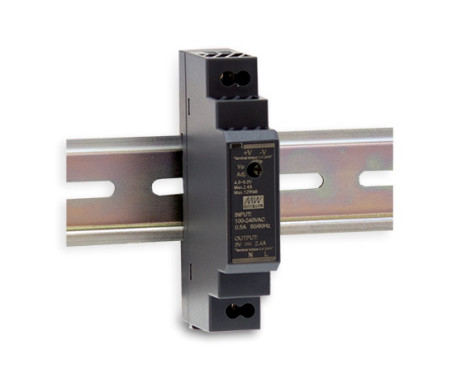

Série Mean Well HDR HDR-15 HDR-30 HDR-60 HDR-100
Chargeur à boîtier métallique de type portable Mean WellNPB-120-12 NPB-120-24NPB-120-48
Modèle
Nouveaux modèles :
NPB-120 / NPB-240 / NPB-360
Anciens modèles :
PA-120 / PB-120
Caractéristiques :
Chargeur standard à large plage de tension, très fiable
Boîtier métallique pour une meilleure dissipation thermique, entraînant une température tactile plus basse
Réglage facile et flexible :
• Tension de charge réglable via le panneau avant (10,5~15,2 V, 21~30,4 V, 42~60,8 V)
• Courant de charge réglable via le panneau (50~100 % du courant nominal)
• 2 ou 3 étapes sélectionnables par DIP S.W. sur le panneau avant
Protections : court-circuit, surtension, surchauffe, inversion de polarité de la batterie
Conforme aux certifications doubles UL/EN62368-1 et IEC60335-1/2-29
Plusieurs fiches de sortie CC sélectionnables : Anderson, bornier et broche d'alimentation à 4 broches
Technique
| MODÈLE |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
SORTIE
|
TENSION CC |
5 V |
12 V |
15 V |
24 V |
48 V |
| COURANT NOMINAL |
2,4 A |
1,25 A |
1 A |
0,63 A |
0,32 A |
| PLAGE DE COURANT |
0 ~ 2,4 A |
0 ~ 1,25 A |
0 ~ 1 A |
0 ~ 0,63 A |
0 ~ 0,32 A |
| PUISSANCE NOMINALE |
12 W |
15 W |
15 W |
15,2 W |
15,4 W |
| ONDULATION ET BRUIT (max.)Note.2 |
80 mVc-c |
120 mVc-c |
120 mVc-c |
150 mVc-c |
240 mVc-c |
| PLAGE DE RÉGLAGE DE TENSION |
4,5 ~ 5,5 V |
10,8 ~ 13,8 V |
13,5 ~ 18 V |
21,6 ~ 29 V |
43,2 ~ 55,2 V |
| TOLÉRANCE DE TENSIONNote.3 |
±2,0 % |
±1,0 % |
±1,0 % |
±1,0 % |
±1,0 % |
| RÉGULATION DE LIGNE |
±1,0 % |
±1,0 % |
±1,0 % |
±1,0 % |
±1,0 % |
| RÉGULATION DE CHARGE |
±1,0 % |
±1,0 % |
±1,0 % |
±1,0 % |
±1,0 % |
| TEMPS D'INSTALLATION, DE MONTÉE |
2000 ms, 80 ms/230 VAC 2000 ms, 80 ms/115 VAC à pleine charge |
| TEMPS DE MAINTIEN (Typ.) |
30 ms/230 VAC 12 ms/115 VAC à pleine charge |
|
ENTRÉE
|
PLAGE DE TENSION |
85 ~ 264 VAC (277 VAC opérationnel) 120 ~ 370 VCC (390 VCC opérationnel) |
| PLAGE DE FRÉQUENCE |
47 ~ 63 Hz |
| RENDEMENT (Typ.) |
80 % |
85 % |
85,5 % |
86 % |
87 % |
| COURANT CA (Typ.) |
0,5 A/115 VAC 0,25 A/230 VAC |
| COURANT D'APPEL (Typ.) |
DÉMARRAGE À FROID 25 A/115 VAC 45 A/230 VAC |
|
PROTECTION
|
SURCHARGE
|
110 ~ 145 % de la puissance de sortie nominale |
|
Mode Hiccup lorsque la tension de sortie<50 %, se rétablit automatiquement après la suppression de la condition de défaut
Limitation de courant constant dans les 50 % ~ 100 % de la tension de sortie nominale, se rétablit automatiquement après la suppression de la condition de défaut
|
| SURTENSION |
5,75 ~ 6,75 V |
14,2 ~ 16,2 V |
18,8 ~ 22,5 V |
30 ~ 36 V |
56,5 ~ 64,8 V |
| Type de protection : Coupure de la tension de sortie, serrage par diode Zener |
|
ENVIRONNEMENT
|
TEMP. DE FONCTIONNEMENT |
-30 ~ +70 °C (Se référer à la « Courbe de déclassement ») |
| HUMIDITÉ DE FONCTIONNEMENT |
20 ~ 90 % HR sans condensation |
| TEMP. DE STOCKAGE, HUMIDITÉ |
-40 ~ +85 °C, 10 ~ 95 % HR sans condensation |
| COEFFICIENT DE TEMPÉRATURE |
±0,03 %/°C (0 ~ 50 °C) HR sans condensation |
| VIBRATION |
10 ~ 500 Hz, 2 G 10 min./1 cycle, période de 60 min. chacune le long des axes X, Y, Z ; Montage : Conformité à la norme CEI60068-2-6 |
| ALTITUDE DE FONCTIONNEMENT |
2000 mètres |
| CATÉGORIE DE SURTENSION |
Ⅱ ; Selon EN61558, EN50178, EN60664-1, EN62477-1 ; altitude jusqu'à 2000 mètres |
|
SÉCURITÉ ET CEM
(Note 4)
|
NORMES DE SÉCURITÉ |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, CEI62368-1, EAC TP TC 004, BSMI CNS14336-1 approuvé ;
Conception se référant à TUV BS EN/EN62368-1
|
| TENSION DE TENUE |
E/S-S/S : 4 KVAC |
| RÉSISTANCE D'ISOLEMENT |
E/S-S/S : 100 M Ohms / 500 VCC / 25 °C / 70 % HR |
|
ÉMISSION CEM
|
Paramètre |
Norme |
Niveau de test / Note |
| Conduit |
BS EN/EN55032(CISPR32), CNS13438 |
Classe B |
| Rayonné |
BS EN/EN55032(CISPR32), CNS13438 |
Classe B |
| Courant harmonique |
BS EN/EN61000-3-2 |
Classe A |
| Scintillement de tension |
BS EN/EN61000-3-3 |
------- |
|
IMMUNITÉ CEM
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Paramètre |
Norme |
Niveau de test /Note |
| ESD |
BS EN/EN61000-4-2 |
Niveau 3, 8 KV air ; Niveau 2, 4 KV contact, critère A |
| Sensibilité aux rayonnements |
BS EN/EN61000-4-3 |
Niveau 3, critère A |
| EFT/Burest |
BS EN/EN61000-4-4 |
Niveau 3, critère A |
| Surtension |
BS EN/EN61000-4-5 |
Niveau 4, 2 KV/L-N, critère A |
| Conduit |
BS EN/EN61000-4-6 |
Niveau 3, critère A |
| Champ magnétique |
BS EN/EN61000-4-8 |
Niveau 4, critère A |
| Creux et interruptions de tension |
BS EN/EN61000-4-11 |
>95 % de creux 0,5 périodes, 30 % de creux 25 périodes,
>95 % d'interruptions 250 périodes
|
|
AUTRES
|
MTBF |
3724,3 K heures min. Telcordia SR-332 (Bellcore) ; 1166,1 K heures min. MIL-HDBK-217F (25 °C) |
| DIMENSION |
17,5*90*54,5 mm (L*H*P) |
| EMBALLAGE |
78 g ; 160 pièces/13,5 kg/1,14 CUFT |
