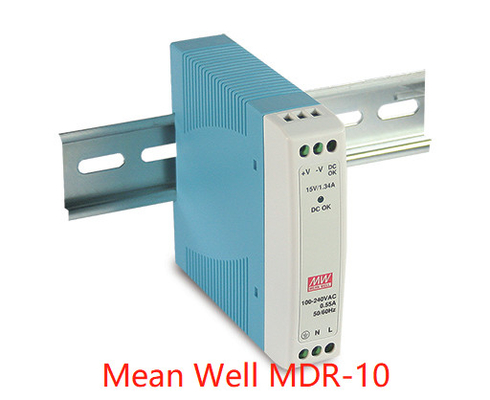

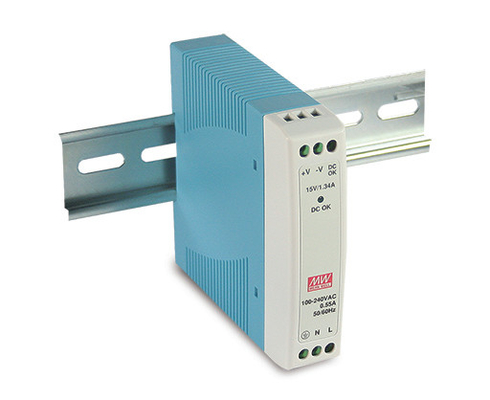

RAIL bon moyen MDR-20 MDR-40 MDR-60 MDR-100 de la marque MDR-10-5 DIN
RAIL moyen MDR-20 MDR-40 MDR-60 MDR-100 du puits MDR-10-5 DIN
Boîtier en plastique, ultra mince
1∅, entrée de gamme complète
Aucune puissance de charge<0>
Réunissez sur le rail industriel TS-35/7,5 ou 15
Fonction active intégrée de PFC
Classe I, emplacements dangereux T4 (MDR-40/60) de la division 2
Technique
MODÈLE | MDR-10-5 | MDR-10-12 | MDR-10-15 | MDR-10-24 | |
SORTIE |
TENSION CC | 5V | 12V | 15V | 24V |
COURANT ÉVALUÉ | 2A | 0.84A | 0.67A | 0.42A | |
GAMME ACTUELLE | 0 | 2A | 0 | 0.84A | 0 | 0.67A | 0 | 0.42A | |
PUISSANCE ÉVALUÉE | 10W | 10W | 10W | 10W | |
ONDULATION et BRUIT (maximum) Note.2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |
TOLÉRANCE Note.3 de TENSION | ±5.0% | ±3.0% | ±3.0% | ±2.0% | |
LIGNE RÈGLEMENT | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
RÈGLEMENT DE CHARGE | ±5.0% | ±3.0% | ±3.0% | ±2.0% | |
INSTALLEZ, le TEMPS DE MONTÉE Note.5 | 500ms, 30ms/230VAC 1000ms, 30ms/115VAC au chargement complet | ||||
RETARDEZ le TEMPS (le type.) | 120ms/230VAC 25ms/115VAC au chargement complet | ||||
ENTRÉE |
GAMME DE TENSION | 85 | 264VAC 120 | 370VDC | |||
PLAGE DE FRÉQUENCE | 47 | 63Hz | ||||
EFFICACITÉ (type.) | 77% | 81% | 81% | 84% | |
COURANT à C.A. (type.) | 0.33A/115VAC 0.21A/230VAC | ||||
COURANT d'IRRUPTION (type.) | DÉMARRAGE À FROID 35A/115VAC 70A/230VAC | ||||
COURANT DE FUITE | <1ma> | ||||
PROTECTION |
SURCHARGE | Au-dessus de 105% a évalué de puissance de sortie | |||
Type de protection : Le mode de hoquet, récupère automatiquement après que la condition de panne soit enlevée | |||||
TENSION FINIE | 5,75 | 6.75V | 13,8 | 16.2V | 17,25 | 20.25V | 27,6 | 32.4V | |
Type de protection : Tension arrêtée d'o/p, pouvoir de réactionnement dessus à récupérer | |||||
FONCTION | SIGNAL ACTIF d'OK de C.C (maximum) | 3,75 | 6V/50mA | 9 | 13.5V/40mA | 11,5 | 16.5V/40mA | 18 | 27V/20mA |
ENVIRONNEMENT |
LA TEMPÉRATURE FONCTIONNANTE. | -20 | +70℃ (référez-vous à « sous-solliciter la courbe ») | |||
HUMIDITÉ FONCTIONNANTE | 20 | Rhésus de 90% sans condensation | ||||
LA TEMPÉRATURE DE STOCKAGE., HUMIDITÉ | -40 | +85℃, 10 | RHÉSUS de 95% | ||||
LA température. COEFFICIENT | ±0.03%/℃ (0 | 50℃) | ||||
VIBRATION | Composant : 10 | 500Hz, 2G 10min. /1cycle, 60min. chaque le long de X, Y, haches de Z ; Support : Conformité à IEC60068-2-6 | ||||
SÉCURITÉ ET EMC (Note 4) |
NORMES DE SÉCURITÉ | UL508, TUV BS EN/EN62368-1, comité technique 004, BSMI CNS14336-1, AS/NZS 62368,1 d'EAC TP approuvé | |||
TENSION DE TENUE | I/P-O/P : 3KVAC I/P-FG : 2KVAC O/P-FG : 0.5KVAC | ||||
RÉSISTANCE D'ISOLEMENT | I/P-O/P, I/P-FG, O/P-FG : 100M Ohms/Rhésus de 500VDC/25℃/70% | ||||
ÉMISSION D'EMC | Conformité vers les BS EN/EN55032 (CISPR32), classe B, BS EN/EN61000-3-2 des BS EN/EN61204-3, - 3, comité technique 020, CNS13438 classe B d'EAC TP | ||||
IMMUNITÉ D'EMC | Conformité vers les BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61000-6-1, BS EN/EN61204-3, niveau d'industrie légère, comité technique 020 d'EAC TP | ||||
D'AUTRES |
Moyenne des temps de bon fonctionnement | 3334.7K heures mn Telcordia SR-332 (Bellcore) ; 584.0K heures mn MIL-HDBK-217F (25℃) | |||
DIMENSION | 22.5*90*100mm (W*H*D) | ||||
EMBALLAGE | 0.15Kg ; 72pcs/11.8Kg/1.04CUFT | ||||
NOTE |
1. Tous les paramètres pas particulièrement mentionnés sont mesurés à l'entrée 230VAC, à la charge évaluée et au 25℃ de la température ambiante. 2. L'ondulation et le bruit sont mesurés à 20MHz de la largeur de bande à l'aide d'un 12" paire-fil tordu terminée avec un condensateur 0.1uf et 47uf parallèle. 3. Tolérance : inclut la tolérance, la ligne règlement et le règlement installés de charge. 4. L'alimentation d'énergie est considérée un composant qui sera installé sur un équipement final. L'équipement final doit être reconfirmé qu'il se réunit toujours Directives d'EMC. Pour des conseils sur la façon dont réaliser ces essais d'EMC, référez-vous svp au « essai d'IEM des alimentations d'énergie composantes. » (comme disponible sur http://www.meanwell.com) 5. La durée de temps installé est mesurée au premier début de froid. La rotation "MARCHE/ARRÊT" l'alimentation d'énergie peut mener à l'augmentation du temps installé. 6. La sous-sollicitation de température ambiante de 3.5℃/1000m avec les modèles fanless et de 5℃/1000m avec des modèles de fan pour l'altitude fonctionnelle plus haute que 2000m (6500ft). Déni de responsabilité de responsabilité du fait des produits de ※ : Pour information les informations détaillées, référez-vous svp à https:// www.meanwell.com/serviceDisclaimer.aspx |
Solutions
Nous fournissons les solutions complètes comprenant l'étude de site, proposons le plan professionnel selon la demande du client, le support technique, et le service de maintenance des entreprises de télécommunications dans et hors de la Chine. Nous avons une équipe compétente et un réseau des associés de confiance autour du monde.
FAQ :
1. Comment commandez-vous la qualité ?
: Tous les produits avant l'expédition sont les scénarios simulés d'utilisation, la charge et l'essai partageant de chargement et actuel complet pour assurer la qualité du produit.
2. Quelle est votre quantité d'ordre minimum ?
: Il n'y a aucune quantité d'ordre minimum, et une peut également être faite. La seule différence est le prix et le programme.
3. Pouvez-vous présenter votre société ?
: Je suis très honoré. Je t'enverrai le document de l'introduction de la société plus tard pour te donner une introduction plus complète et plus directe à notre information de société.
4. Quels sont les avantages de votre société ?
: Inventaire suffisant, et garantie d'approvisionnement pour le renouvellement suivant de l'approvisionnement, flexible fourni selon différent aux différents besoins des clients, fournissant différentes solutions.
5. Est-ce que je peux envoyer des échantillons ? Rapportez-le moi avec le prix ?
: Vous pouvez envoyer des échantillons, les échantillons sont sujets à la grande fierté, et le fret doit être soutenu par vous.
6. Comment faites votre affaire de société avec le problème sur la qualité ?
: Notre société avait fait cette industrie pendant presque 10 années. Elle a déjà eu une certaine réputation. Nous l'analyserons soigneusement. Si c'est en effet notre problème de qualité, vous pouvez reposer assurément qu'il en fera des choses selon l'accord contractuel et ne vous a jamais laissé ont après les inquiétudes, notre équipe de service serez heureux de vous servir.
7 que diriez-vous de la qualité ?
: 100% original avec le nouveau paquet. nous examinerons chaque article avons avant signalé pour s'assurer chaque article avec la bonne qualité.
8 combien de mois pour la garantie ?
: garantie de qualité de 1 an
9 comment traiter un inférieur - marchandises de qualité ?
: Les marchandises peuvent être poteau par avec notre charge des honoraires de poteau pour tous les mauvais produits de qualité dans le temps de garantie.
