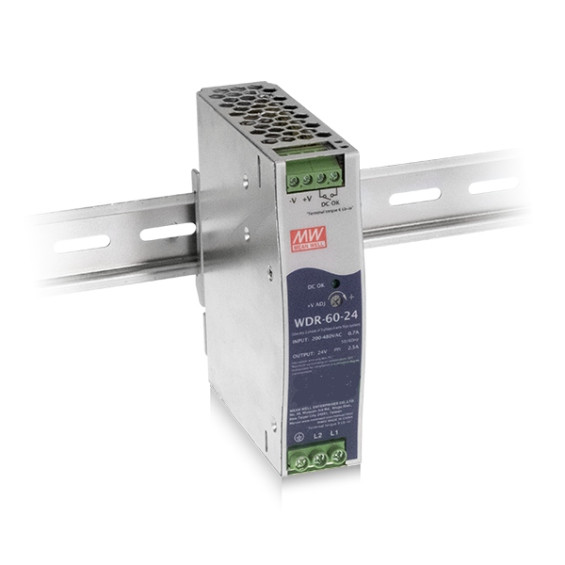

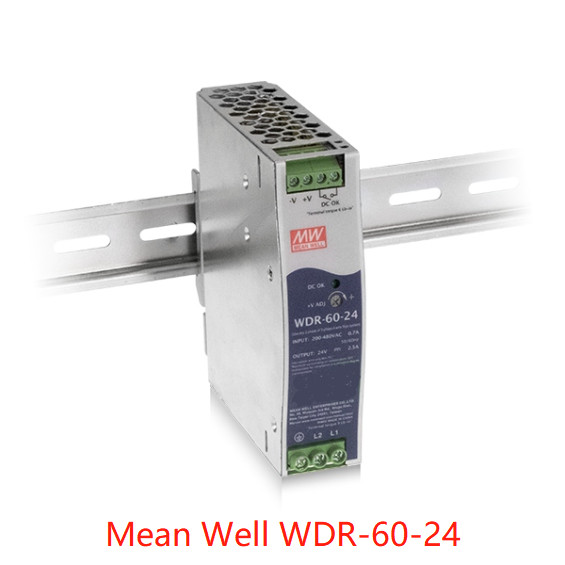

| MODÈLE |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
SORTIE
|
TENSION CC |
5V |
12V |
24V |
48V |
| COURANT NOMINAL |
10A |
5A |
2.5A |
1.25A |
| PLAGE DE COURANT |
0 ~ 10A |
0 ~ 5A |
0 ~ 2.5A |
0 ~ 1.25A |
| PUISSANCE NOMINALE |
50W |
60W |
60W |
60W |
| ONDULATION ET BRUIT (max.) Note.2 |
100mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
| PLAGE DE RÉGLAGE DE LA TENSION |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| TOLÉRANCE DE TENSION Note.3 |
±2% |
±1.5% |
±1.0% |
±1.0% |
| RÉGULATION DE LIGNE |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| RÉGULATION DE CHARGE |
±1.5% |
±0.5% |
±0.5% |
±0.5% |
| TEMPS D'INSTALLATION, DE MONTÉE, DE MAINTIEN |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac à pleine charge |
|
ENTRÉE
|
TENSION PLAGE Note.4 |
180 ~ 550Vac ou 254 ~ 780Vdc |
| PLAGE DE FRÉQUENCE |
47 ~ 63Hz |
| RENDEMENT (Typ.) |
83.5% / 400Vac |
86.5% / 400Vac |
89% / 400Vac |
90.5% / 400Vac |
| COURANT ALTERNATIF |
0.4A/400Vac 0.7A/230Vac |
| COURANT D'APPEL (max.) |
DÉMARRAGE À FROID 50A /400Vac 30A/230Vac |
| COURANT DE FUITE |
<2mA >
|
|
PROTECTION
|
SURCHARGE |
105 ~ 135% de la puissance de sortie nominale |
|
Mode Hiccup lorsque la tension de sortie <50%, récupère automatiquement après la suppression de la condition de défaut
Limitation de courant constante dans les 50 % ~ 100 % de la tension de sortie nominale, récupère automatiquement après la suppression de la condition de défaut
|
| SURTENSION |
6.2 ~ 7.2V |
16 ~ 18V |
31 ~ 37V |
58 ~ 60.5V |
| Type de protection : Arrêt de la tension de sortie, remise sous tension pour récupérer |
| SURTEMPÉRATURE |
Type de protection : Arrêt de la tension de sortie, remise sous tension pour récupérer |
| FONCTION |
SIGNAL DC OK |
Puissance nominale du contact de relais (max.) : 30V / 1A résistif |
|
ENVIRONNEMENT
|
TEMP. DE FONCTIONNEMENT |
-30 ~ +85℃ (Se référer à la "Courbe de déclassement") |
| HUMIDITÉ DE FONCTIONNEMENT |
20 ~ 90% HR sans condensation |
| TEMP. DE STOCKAGE |
-40 ~ +85℃ |
| COEFFICIENT DE TEMPÉRATURE |
±0.03%/℃ (0 ~ 60℃) |
| VIBRATION |
Composant : 10 ~ 500Hz, 2G 10min./1cycle, 60min. chacun le long des axes X, Y, Z ; Clip de montage : Conformité à la norme CEI60068-2-6 |
| ALTITUDE DE FONCTIONNEMENT Note.5 |
2000 mètres |
| CATÉGORIE DE SURTENSION |
Ⅲ; Selon EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1 ; altitude jusqu'à 2000 mètres |
|
SÉCURITÉ ET CEM
(Note 7)
|
NORMES DE SÉCURITÉ |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 approuvé ; conception se référer à GL et BS EN/EN60204-1 (Sur demande) |
| TENSION DE TENUE |
E/S-E/S : 4.7KVAC E/S-FG : 2.5KVAC S/S-FG : 0.5KVAC S/S-CC OK : 0.5KVAC |
| RÉSISTANCE D'ISOLEMENT |
E/S-E/S, E/S-FG, S/S-FG : 100M Ohms / 500VDC / 25℃/ 70% HR |
|
ÉMISSION CEM
|
Paramètre |
Norme |
Niveau de test / Note |
| Conduite |
BS EN/EN55032(CISPR32) |
Classe B |
| Rayonné |
BS EN/EN55032(CISPR32) |
Classe B |
| Courant harmonique |
BS EN/EN61000-3-2 |
Classe A |
| Scintillement de tension |
BS EN/EN61000-3-3 |
------- |
|
IMMUNITÉ CEM
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Paramètre |
Norme |
Niveau de test /Note |
| ESD |
BS EN/EN61000-4-2 |
Niveau 3, 8KV air ; Niveau 2, 4KV contact, critère A |
| Sensibilité aux rayonnements |
BS EN/EN61000-4-3 |
Niveau 3, 10V/m, critère A |
| Salves EFT |
BS EN/EN61000-4-4 |
Niveau 3, 2KV/5KHz, critère A |
| Surtension |
BS EN/EN61000-4-5 |
Niveau 4, 2KV/Ligne-Ligne, 4KV/Ligne-Terre, critère A |
| Conduite |
BS EN/EN61000-4-6 |
Niveau 3, 10V, critère A |
| Champ magnétique |
BS EN/EN61000-4-8 |
Niveau 4, 30A/m, critère A |
| Creux et interruptions de tension |
BS EN/EN61000-4-11 |
＞95% creux 0.5 périodes, 30% creux 25 périodes,
＞95% interruptions 250 périodes
|
|
AUTRES
|
MTBF |
1900.1K hrs min. Telcordia SR-332 (Bellcore) ; 313.7K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSION |
32*125.2*102mm (L*H*P) |
| EMBALLAGE |
0.45Kg ; 28 pièces/13.6Kg/1.24CUFT |
