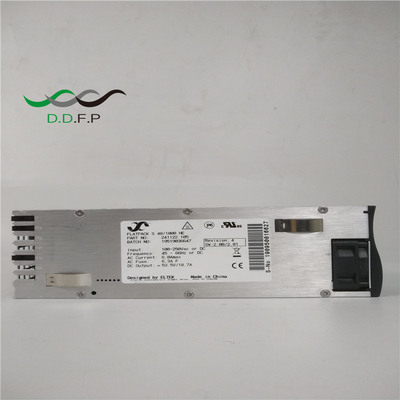

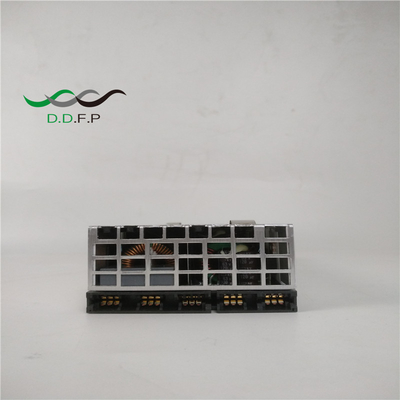

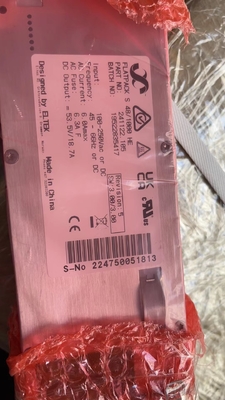

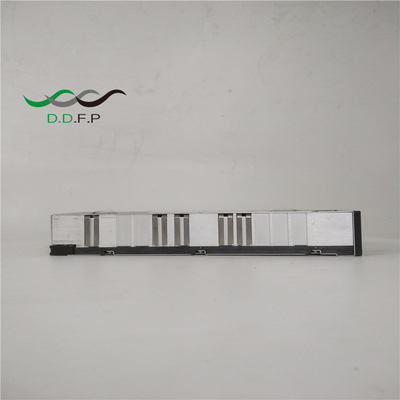

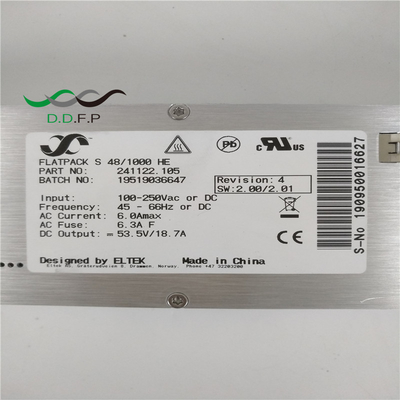

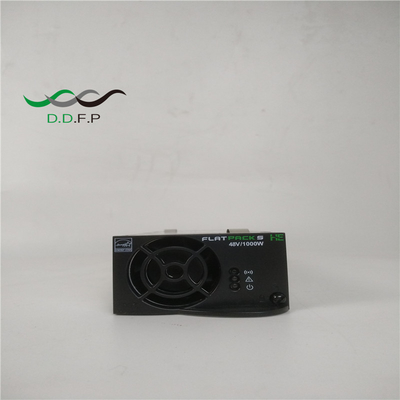

Module de redresseur Eltek Flatpack S 48/1000 HE de 48 V à 1000 W (P/N: 241122.105) pour le CTOS0301.XXX
Les redresseurs Flatpack S intègrent des spécifications de télécommunications, une efficacité élevée, une protection de la sortie
et haute puissance dans une petite boîte de 217 mm de profondeur.
avec contrôleur Smartpack S et batterie et distribution de charge, les redresseurs Flatpack S couvrent de 2 à 5,4 kW
Applications utilisant un minimum d'espace, moins de 6 litres et faible dissipation de chaleur
Pour une plus grande capacité, un système 2U de 9 kW est également disponible.
Applications:
TÉLECOM ¥ MOBILE / sans fil
· RADIO-BASE-STATIONS/CELLE
Les sites
· LTE / 4G / WIMAX
· Antenne distribuée
Systèmes
· Micro-ondes
· Bande large
Télécom - fixe
· SERVEURS TÉLÉPHONIQUES /
Les éteignes
· FIBRE OPTIQUE / FTTX
· Micro-ondes
· CABLE
· Bande large
Paramètres:
![]() |
|
|
|
Numéro de pièce | 241122.105 | 241122.125 | |
Données d'entrée | |||
Voltage (nominal) | 185 à 250 VAC / 185 à 250 VDC 1) 195 à 277 VAC / 195 à 250 VDC 1) | ||
Voltage (plage de fonctionnement) | 85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1) | ||
Courant (maximum) @ entrée nominale, pleine charge | 5.9 ARMS | 9.9 ARMS | |
Fréquence | 45 - 66 Hz / 15 - 18,5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1) | ||
Facteur de puissance | > 0,99 à 50% de charge ou plus | ||
Protéger | Fuseau en L & N, Varistor, Arrêt lorsque la tension d'entrée est hors de la plage de fonctionnement | ||
Les données de sortie | |||
Voltage (par défaut) | 53.5 VDC | ||
Voltage (plage réglable) | 43.5 à 57.6 VDC | ||
Puissance (maximale) @ entrée nominale | Unité d'alimentation | Unité d'alimentation | |
Puissance @ 85 VAC | Unité d'alimentation | 700 W2) | |
Courant (maximum) @ entrée nominale | 20Le système de régulation de la fréquence électrique doit être conforme à l'annexe II. | ||
Temps d'attente, puissance de sortie maximale | > 20 ms; tension de sortie > 41 VDC > 10 ms; tension de sortie > 42 VDC | ||
Partage du courant (10 à 100% de charge) | ± 5% du courant maximal de 10 à 100% de charge | ||
Régulation de la tension statique (10 à 100% de charge) | ± 0,5% | ||
Régulation dynamique de la tension | ± 5,0% pour une variation de charge de 10 à 90% ou de 90 à 10%, temps de réglage < 50 ms | ||
Ressort | < 150 mVPP, largeur de bande de 30 MHz | ||
Protéger | ORing FET, étanchéité au court-circuit, protection contre les températures élevées, arrêt de surtension | ||
Autres spécifications | |||
Efficacité | 95.5 % | 96 pour cent | |
Isolement | 4.0 kVDC - entrée à la sortie, 2,5 kVDC - entrée à la terre, 710 VDC - sortie à la terre | 5.0 kVDC - entrée à la sortie, 2,5 kVDC - entrée à la terre, 710 VDC - sortie à la terre | |
Alarme: LED rouge |
Éteindre à basse ou haute tension d'entrée, éteindre à haute ou basse température, rectificateur Échec, arrêt de sortie par surtension, défaillance du ventilateur, alarme de basse tension de sortie, CAN défaillance du bus |
||
Mise en garde: LED jaune | Le rectificateur en mode débit de puissance, limite de courant de sortie à distance activée, tension d'entrée hors de portée, clignotant à surtension, perte de communication CAN avec le contrôleur | ||
Fonctionnement normal: LED vert | |||
Le système de contrôle de l'état de l'air doit être équipé d'un système de contrôle de l'air. | >315 000 (@ Température: 25 °C) >300 000 (@ Température: 25 °C) | ||
Température de fonctionnement (5-95% RH en seconde hum.) | -40 à + 85°C [-40 à + 185°F] -40 à + 85°C [-40 à + 185°F] | ||
Déperdition maximale de la puissance de sortie au-dessus de temp / à | Les températures sont de 45 °C [113 °F] / 600 W @ 85 °C [185 °F] 55 °C [113 °F] / 1000 W @ 85 °C [185 °F] | ||
Température de stockage | -40 à +85°C (-40 à +185°F), humidité 0 à 99% RH non condensante | ||
Hauteur | Le nombre total d'équipements utilisés est de: | ||
Dimensions [WxHxD] / Poids | L'excédent de charge de l'appareil doit être supérieur à 0,25 g/l. | ||
Normes de conception | |||
Sécurité électrique | Pour les véhicules à moteur électrique, la norme EN 62368-2020+A11:2020, CEI 62368- 1:2018, UL 62368- 1:2019 CEI 60950- 1:2013 | ||
CEM |
Pour les véhicules à moteur:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6 à 4.2019 La norme IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 Le système de régulation de l'énergie doit être conforme à la norme ETSI EN 300 386.2.1.1, FCC CFR47 partie 15B:2020 (parties de) |
||
Marine | Les États membres doivent veiller à ce que les mesures prises soient conformes à l'avis de la Commission. | ||
Environnement |
Étiquette ETSI EN 300 019: 2 à 1 (classe 1.2) et 2 à 2 (classe 2.3) Conditions de fonctionnement normales conformément à la clause 4 de la norme CEI 62040-5-3:20162. Autres opérateurs les conditions selon la clause 4 de la norme IEC 62040-5-3:2016;3, doit être informé Le produit doit être soumis à une autorisation de fabrication.2018 |
* Flatpack S 1U avec 2R disponible *
Les solutions
Nous fournissons des solutions complètes, y compris l'enquête sur le site, proposer un plan professionnel selon la demande du client, le soutien technique,services de maintenance et de maintenance pour les entreprises de télécommunications en Chine et à l'étrangerNous disposons d'une équipe compétente et d'un réseau de partenaires de confiance dans le monde entier.
FAQ:
1Comment contrôlez-vous la qualité?
R: Tous les produits avant expédition sont soumis à des scénarios d'utilisation simulés, à des tests de charge et de pleine charge et à des tests de partage du courant pour assurer la qualité du produit.
2Quelle est votre quantité de commande minimale?
R: Il n'y a pas de quantité minimale de commande, et on peut en faire une. La seule différence est le prix et le calendrier.
3Pouvez-vous me présenter votre entreprise?
R: Je suis très honoré. Je vous enverrai le document d'introduction de l'entreprise plus tard pour vous donner une introduction plus complète et directe aux informations de notre entreprise.
4Quels sont les avantages de votre entreprise?
R:Inventaire adéquat et garantie d'approvisionnement pour le renouvellement ultérieur de l'approvisionnement, fourni de manière flexible en fonction des différents besoins des clients, offrant différentes solutions.
5Je peux envoyer des échantillons?
A: Vous pouvez envoyer des échantillons, les échantillons sont soumis à une grande fierté, et le fret doit être supporté par vous.
6Comment votre entreprise gère-t-elle le problème de qualité?
R: Notre entreprise travaille dans cette industrie depuis près de 10 ans. Elle a déjà une certaine réputation. Nous allons l'analyser attentivement. Si c'est vraiment notre problème de qualité, nous allons essayer de trouver une solution.Vous pouvez être assuré qu'il fera les choses selon le contrat et ne vous laissera jamais avoir après les soucis, notre équipe de service sera heureuse de vous servir.
7 Wchapeau aboMais la qualité?
A: 100% original avec un nouvel emballage. nous testerons chaque article avant de l'envoyer pour nous assurer que chaque article est de bonne qualité.
8 H estIl y a plusieurs mois de garantie?
R: Garantie de qualité d'un an
9Comment gérer les produits de qualité inférieure?
R: Les marchandises peuvent être envoyées par la poste avec notre charge de frais de port pour tout produit de mauvaise qualité dans le délai de garantie.
