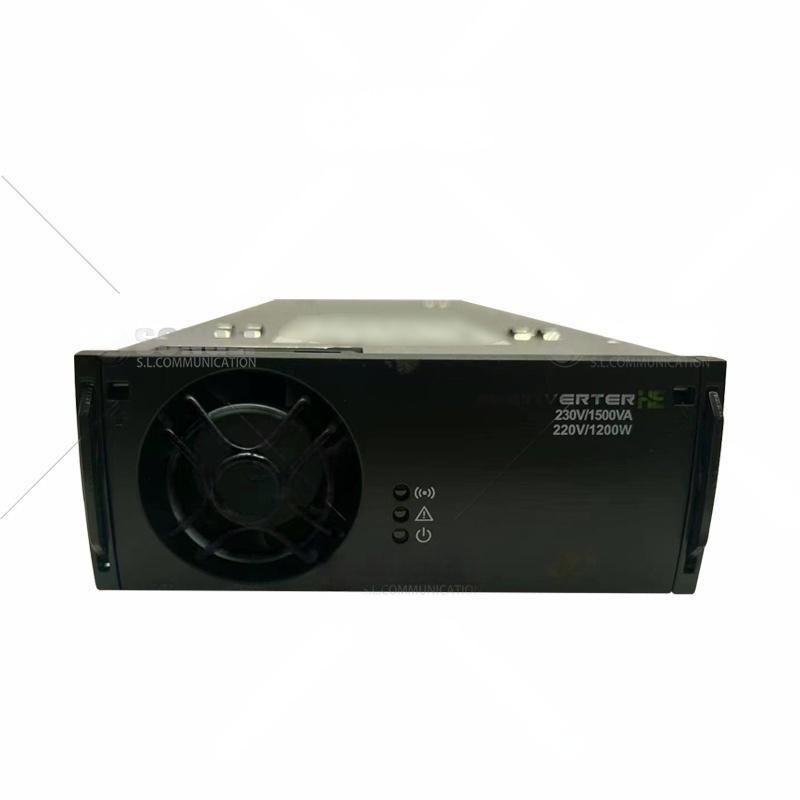

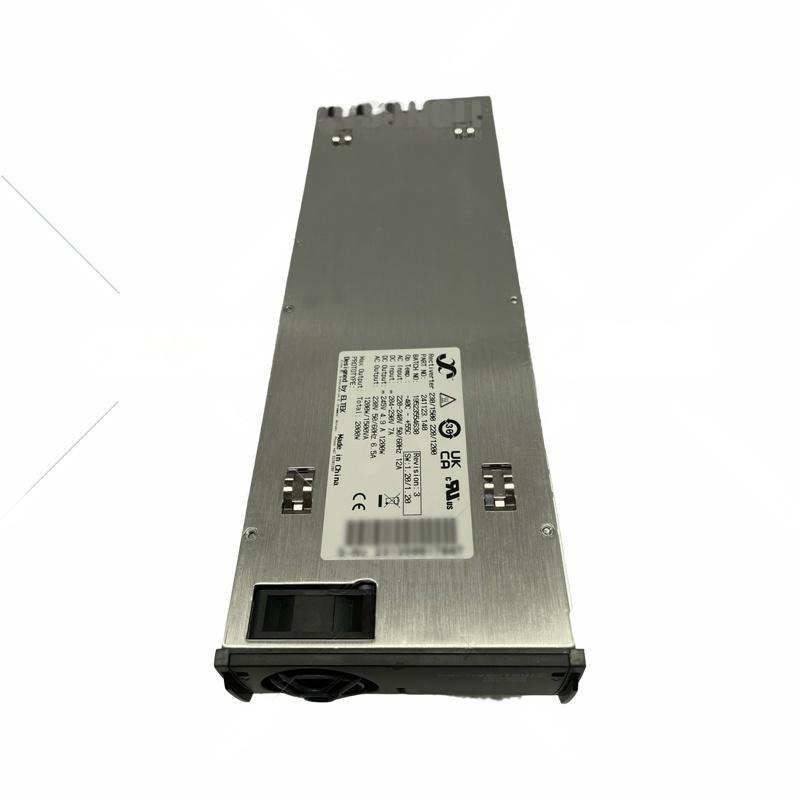

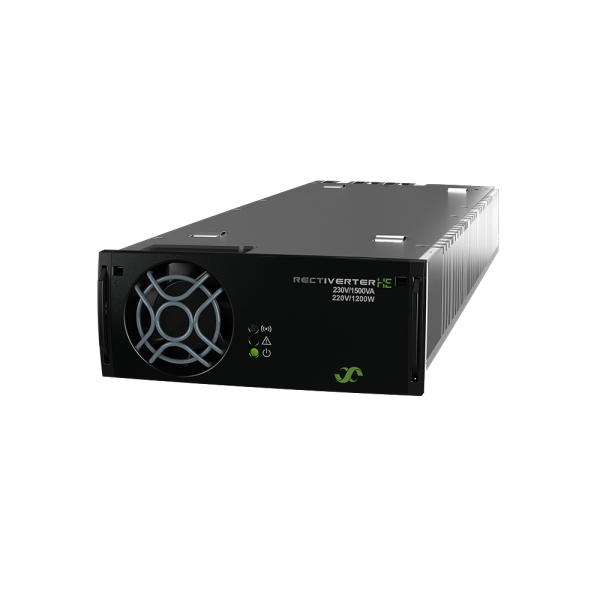

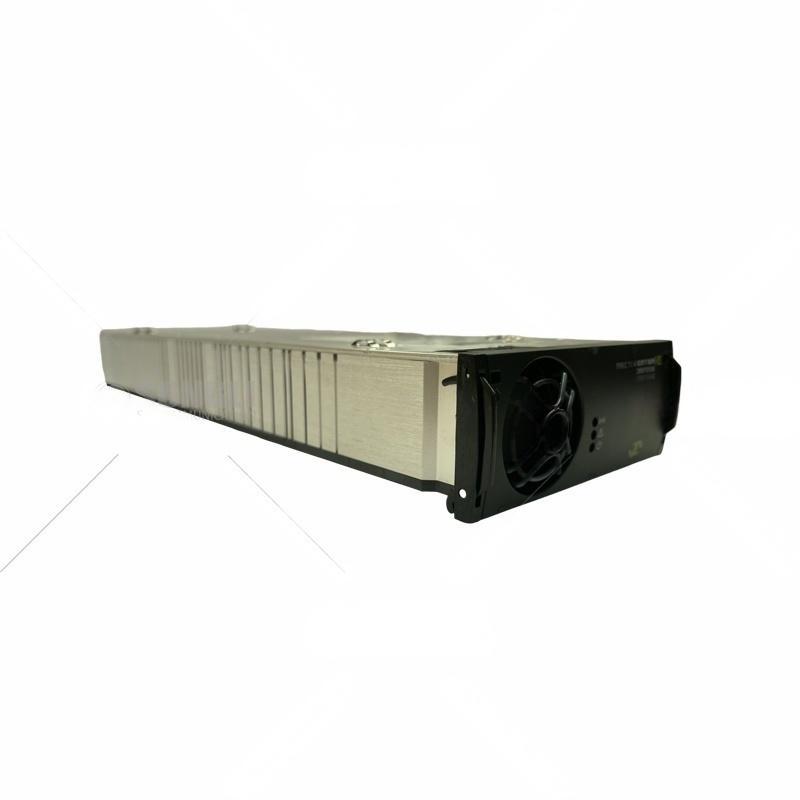

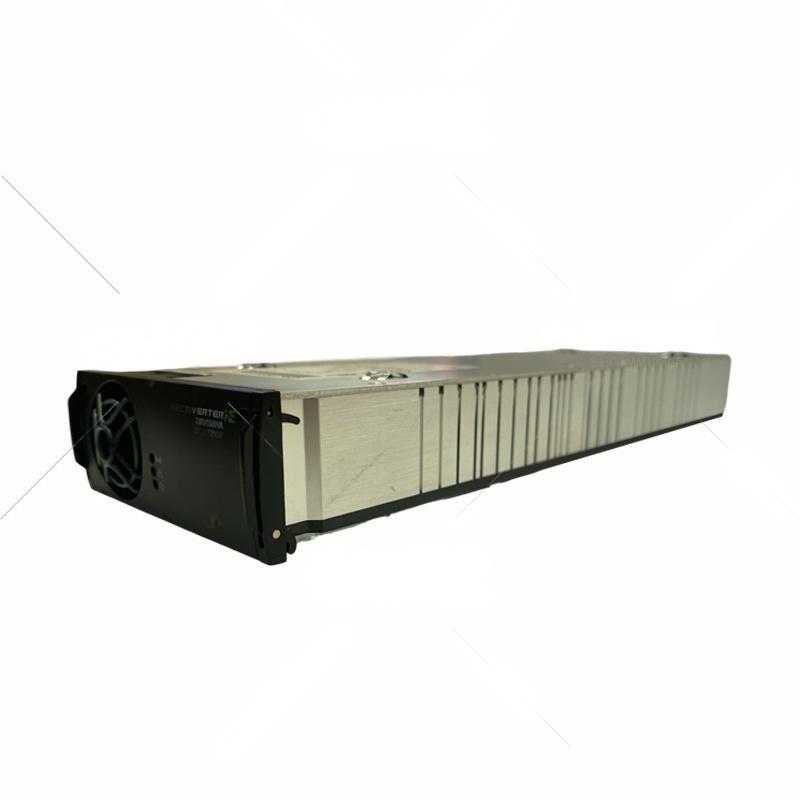

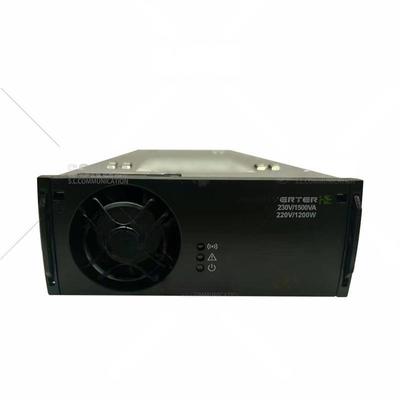

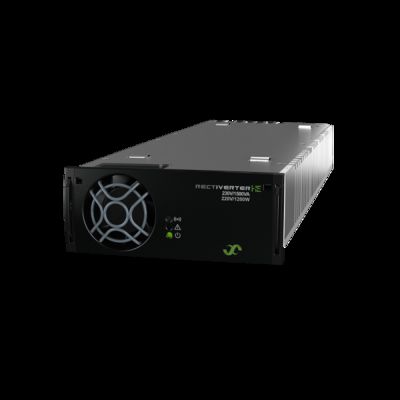

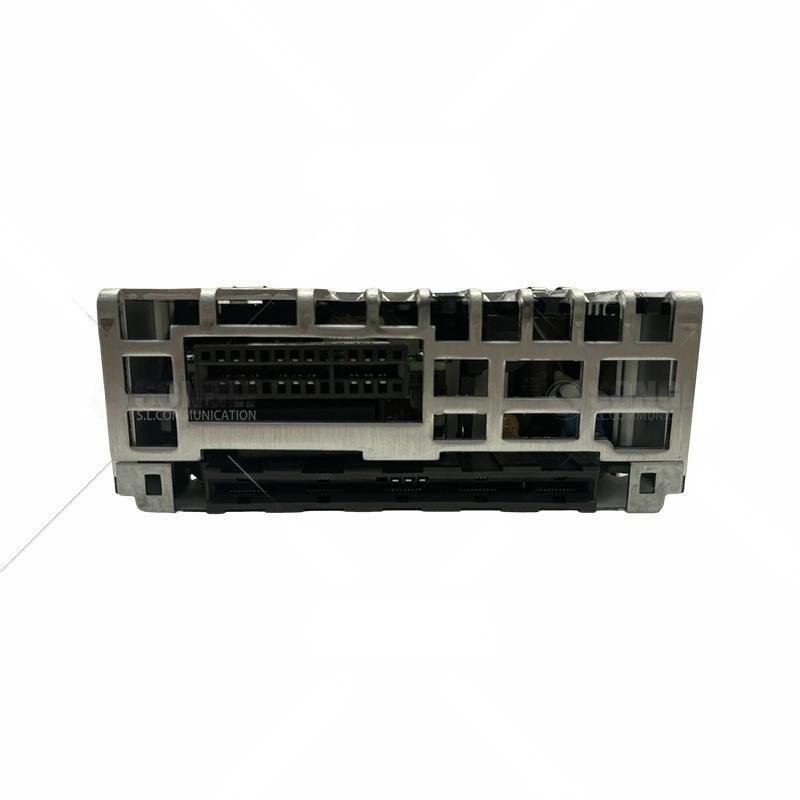

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 Réf.:241123.142

Les modèles / commander les informations 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Partie Numéro 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

Données de sortie CA

Voltage (par défaut) / (réglable la gamme) 230 V_AC  / 200 - Je ne sais pas 240 V_AC 115 V_AC / 100 - 127 V_AC

Fréquence (par défaut) échangeur mode) 50 Hz (adaptatif) 60Hz (adaptatif)

Fréquence (réglable) échangeur mode) 50 Hz, 60 Hz ou la dernière synchronisation 50/60 Hz (adaptive), 94 à 106 Hz^{6) Le}

Puissance maximale (continue / surcharge) (< 15 s) ) 1200 W (1500 VA) / 2000 V.A. 600 W (750 VA) / 1000 V.A.

Charge partage ± 5%depuissance active de 10 à 100% charge

Courant maximal (continu / surcharge) (< 15 s) ) 6.5 A_RMS - Je ne sais pas.7 Une_RMS

Courant (maximum) Rapide voyage 20 ms) 32 A (6 x nominale)

THD < 1,5% à résistance charge

Protéger Le fusible en L, branche à chaud, Varistors

Les données de sortie en courant continu

Voltage (par défaut) / (réglable la gamme) 245 V_DC / 194 à 290 V_DC

Puissance (maximum) @nominal les données de référence) 1200 W ^{1) Le} 150 W 0 W ^{2) Le} 600 W ^{1) Le} 75 W 0 W ^{2) Le}

Courant (maximum @V)_{À l'extérieur} ≤ 216 V_DC) 5.56 Une ^{1) Le} 0.69 Une - 2.78 Une ^{1) Le} 0.34 Une -

Temps d'attente maximum puissance de sortie > 10 ms; V_{À l'extérieur} > 190 V_DC (uniquement dans le redresseur) mode)

Partage courant (10 - 100% de charge) ± 5%decourant maximal de 10 à 100% charge

Régulation de la tension statique (10 - 100% du produit charge) ± 0,5%

Dynamique Voltage réglementation ± 5,0% pour une valeur de 10 à 90%ouVariation de charge de 90 à 10%le temps< 50 secondes

Ressort Pour les appareils électroniques_PP , 30 MHz largeur de bande

Protéger À l'épreuve du court-circuit, coupure de surtension, polarité inversée et Fuseau

Données d'entrée

Voltage d'entrée du courant alternatif (plate-forme / LV déconnecter) Pour les appareils à combustion_AC / 170 V_AC 95 à 140 V_AC / 85 V_AC

AC Actuel (maximum) 11.5 Une_RMS 9.1 Une_RMS ^{3) Les produits} 8.2 Une_RMS ^{3) Les produits} 11.3 Une_RMS 10.1 Une_RMS ^{3) Les produits} 9.2 A_RMS ^{3) Les produits}

Fréquence (par défaut: Synchronisation la gamme) 47 à 53 et 57 à 63 Hz 47-53 et 57-63 Hz

Fréquence (réglable: Synchronisation la gamme) 47 à 53 Hz, 57 à 63 HzHzou les deux (adaptatif)

Facteur de puissance / THD > 0,99 à 50% de charge ou plus / < 3,5%

AC Résultats de l'analyse Protéger Fuseau en L etN,Il peut être branché à chaud. Varistors

Voltage nominal en courant continu / prolongé gamme^{4) Les produits} Pour les appareils à combustion_DC / 180 à 204 V_DC

DC Actuel (maximum) 6.67 A / 9 A pendant surcharge (15s) 3.2 A / 4.5 A en cas de surcharge (15s)

Autres spécifications

Efficacité > 96% (mode principal (CA/CA et CA/CC)), > 94% (mode à onduleur) (DC/AC)

Isolement 3.85 KV_DC - AC_{Résultats des tests} à Le PE, 3.55 KV_DC - AC_{Résultats des tests} à Je suis à Washington. 4.25 KV_DC - La climatisation._{Résultats des tests} à Pour les appareils de surveillance de l'environnement: 2.2 KV_DC- CC à PE, 3,5 kV_DC - DC à Pour les systèmes de navigation

Les alarmes: Le rouge LED Arrêt de la tension d'entrée du réseau faible et élevée, température élevée et basse éteint, défaillance du réacteur, relais d'alarme [NO max 75 V]_DC / 100 - Je ne sais pas. Arrêt de sortie par surtension, défaillance du ventilateur, alarme de basse tension de sortie, défaillance du bus CAN, synchronisation du bus(sortie CAouDC production les alarmes) Je suis perdue échouer

Avertissements: Jaune LED Réacteur en mode débit de puissance ou en mode limite de puissance ou de courant sur le port CC ou AC, limite de courant de sortie à distance activée, PertedeCommunication CAN avec contrôleur

Fonctionnement normal: Verte LED sortie CA et/ou sortie CC sur et Ça va.

Fonctionnement température -40 à +75°C (-40 à +167°F), humidité 5 à 95% non condensés

Température supérieure 55°C (131°F) 1200W à 480W @ 75°C (167°F) pour chacune des sorties AC et DC(puissance totale de 2000 W à 800 W)

Réservation température -40 à +85°C (-40 à +185°F), humidité 0 à 99%RH non condensés

Les dimensions [WxHxD] / Le poids La taille de la plaque est de 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,25 x 1,69 x 13 ′′).3 Poids total de la nourriture

Normes de conception

Électricité la sécurité La norme EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2 est modifiée comme suit:2013, CEI/EN Les caractéristiques de l'équipement doivent être définies en fonction des caractéristiques de l'équipement.2014, UL1778:2014, CSA C22.2 n°. 107.3-14

Pour les véhicules à moteur:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6 à 4.2019, CEI 61000-6-5:2015

CEM La norme EN 62040-2:2006 (émissions de C1, immunité contre le C2/C3), FCC CFR 47 Partie 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017 + A1:2019^{5) Les produits}

Les déchets de déchets électroniques sont déposés dans des réservoirs de stockage.

Environnement Conditions de fonctionnement normalescommeselon la clause 4 de la norme IEC 62040-5-3:20162Autres conditions d'exploitationcommeselon la clause 4 de la norme IEC 62040-5-3:20163, doit être conseillé

1) LeLa charge CA a la priorité. à charge sur 3) Les produitsSiLe port CC est surchargé, la tension est inférieure à 194V, le courant d'entrée peut augmenter.au-dessusà ce niveau. une charge AC instantanée et une tension d'entrée AC, c'est-à-dire une tension maximale de 800 W/7,4 A;àpuissance CA totale et nominale 4) Performance réduite - pas de support de surcharge et pour une sortie de 200 à 240 VACTHDsera augmenté et l'entrée maximale pour 230 VAC. les débits de puissance de sortie (à 970 W pour 230 VAC @ 180 VDC) 5) pour répondre à l'exigence de surtension de 4 kV de surtension externe

2) LeDC le port Il faut encore être considéré bi-directionnel le port; la tension présentera si réseau électrique à moteur la protection est nécessaire sur Ports à courant alternatif 6) est nécessaireFWversion ≥ 1.10/1.10
