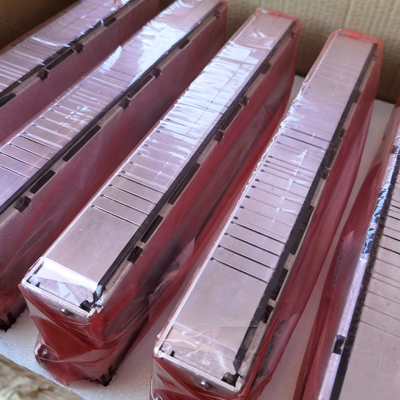

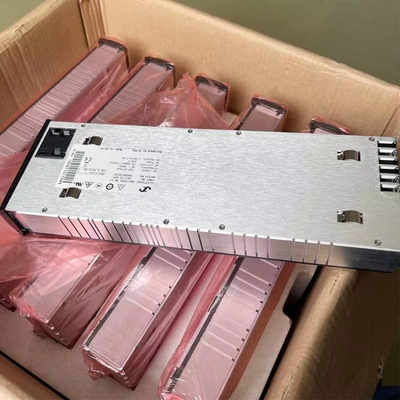

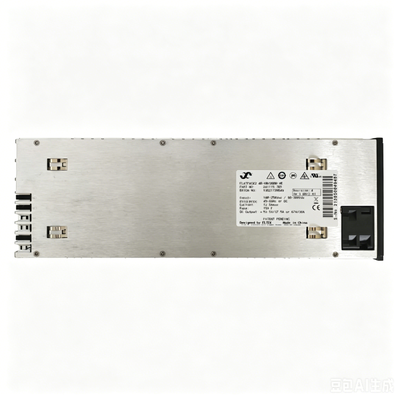

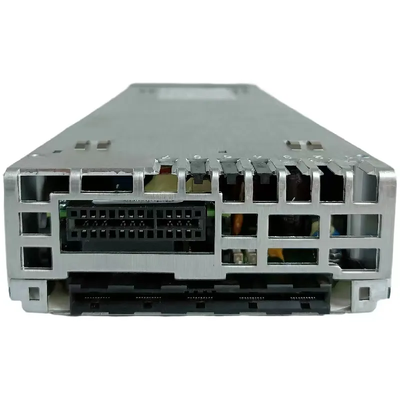

Depuis le lancement, la famille Flatpack2 s'est élargie pour inclure une large sélection de puissance et de tension.Le Flatpack2 48V-60V/2000W HE est un redresseur rentable pour les systèmes de batterie au plomb à acide 48V et 60V ainsi que pour les NiCad 48V.
Principales caractéristiques
Efficacité élevée 96,2%
Fiabilité démontrée
Densité de puissance élevée
Flexibilité d'application - 2 kW pour les installations multicabinets
Conception modulaire - MTTR et LT5mins
Accepte l'entrée en courant continu (convertisseur courant continu/DC)
Conformité globale (CE, UL, NEBS)
Certifications marines et offshore
Technologie brevetée
Les spécifications:
| |
| Modèle 48-60/2000 HE |
| Numéro de pièce 241115.705 |
| Données d'entrée |
| Voltage (nominal) de 185 à 275 VAC/ 185 à 275 VDC |
| Voltage (plage de fonctionnement) 85 à 300 VAC/ 80 à 300 VDC |
| Courant (maximum) @ entrée nominale, charge totale 11,6 ARMS |
| Fréquence 45 - 66 Hz / 0 Hz |
| Facteur de puissance > 0,99 à 50% ou plus de charge |
| THD < 5% à 100% de charge |
| Fuseau de protection en L & N, Varistor, arrêt lorsque la tension d'entrée est hors de la plage de fonctionnement |
| Les données de sortie |
| Voltage (par défaut)1) Le53.5 VDC(67 V)DCen mode 60 V) |
| Voltage (plage réglable)1) Le39.9 - 72 VDC |
| Puissance (maximale) @ entrée nominale 2000 W (@V)À l'extérieur≥ 48VDC) |
| Puissance @ 85 VAC 750 W |
| Courant (maximum) @ entrée nominale 41,6 A (@V)À l'extérieurPour les appareils électroniquesDC) |
| Temps d'attente, puissance de sortie de 1500 W > 20 ms; tension de sortie > 53,5 VDC(mode 60V) |
| Partage du courant (10 à 100% de charge) ± 5% du courant maximal de 10 à 100% de charge |
| Régulation de la tension statique (10 à 100% de charge) ±0,5% |
| Régulation dynamique de la tension ± 5,0% pour une variation de charge de 10 à 80% ou de 80 à 10%, temps de régulation < 50 ms |
| Résistance à la corrosion et bruit < 150 mVPP, largeur de bande de 30 MHz / < 2 mVRMSPsophométrique |
| Protection Fuseau, à l'épreuve du court-circuit, protection contre les températures élevées |
| Autres spécifications |
| Efficacité 96,2% |
| Isolement 3,0 kVAC- entrée à sortie, 1,5 kVAC- entrée à la terre, 500 VDC- sortie vers la terre |
|
Éteindre à basse ou haute tension d'entrée, éteindre à haute ou basse température, rectificateur
Alarmes: défaillance de la LED rouge, arrêt de la sortie par surtension, défaillance du ventilateur, alarme de basse tension de sortie, défaillance du bus CAN
|
|
Réglateur en mode débit de puissance, limite de courant de sortie à distance activée, entrée
Avertissements: LED jaune hors de portée, clignotant à surtension, perte de communication CAN avec
contrôleur
|
| Fonctionnement normal: LED vert |
| Le montant de l'impôt sur les sociétés est calculé à partir de l'impôt sur les sociétés sur les sociétés.environnement: 25 °C) |
| Température de fonctionnement (5-95% RH n. seconde hum.) -40 à + 75°C [-40 à + 167°F] |
| La puissance maximale de sortie dépasse temp / à 45°C [113°F] / 1200W @ 75°C[167°F] |
| Température de stockage -40 à +85°C (-40 à +185°F), humidité 0 à 99% RH non condensante |
| Dimensions [WxHxD] / Poids 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,950 kg (4,3 lb) |
| Normes de conception |
| La sécurité électrique selon la norme EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013Pour les appareils de traitement des eaux usées, la norme IEC 60950-1:2013 UL 60950-1:2011 |
|
Pour les appareils électroménagers:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
Le système d'exploitation doit être conforme à la norme IEC 61000-6-5: 2015, à la norme ETSI EN 300 386:2.1.1
|
| Pour la marine (DNVGL-CG-03392) |
|
Le système d'exploitation doit être conforme à la norme ETSI EN 300 019: 2-1 (classe 1.2) et 2-2 (classe 2.3).
Environement 2011/65/UE (RoHS) et 2012/19/UE (REEE)
Conditions de fonctionnement normales conformément à la clause 4 de la norme CEI 62040-5-3:20162. autres
conditions de fonctionnement selon la clause 4 de la norme IEC 62040-5-3:20163, doit être informé
|
|
1) Réglage du système de contrôle du véhicule depuis le mode de sélection du contrôleur: OVS≤59,5V = mode 48V (42-58V), 59,5V
2) Uniquement valable pour le numéro de pièce 241115.705M
|
