Eltek Rectiverter Système intérieur évolutif 18-54 kVA, entrée 110 VDC A+B (CIEJ3643.4xxx)
Eltek Rectiverter Système intérieur évolutif 18-54 kVA, entrée 110 VDC A+B (CIEJ3643.4xxx)
Le système intérieur Rectiverter évolutif fournit une alimentation de secours pour les charges 400 VAC triphasées ou 230 VAC monophasées, et une alimentation 48 VDC pour les charges CC et la charge de batterie.
Le système intérieur Rectiverter évolutif fournit une alimentation de secours CA pour les charges 400 VAC triphasées ou 230 VAC monophasées, et une alimentation 110 VDC pour la charge de batterie et les charges CC optionnelles
En combinaison avec l'entrée B optionnelle (double entrée CA), élimine le besoin d'un ATS (commutateur de transfert automatique) traditionnel. Le passage de l'entrée A à l'entrée B est une opération transparente sans interruption sur la charge CA.
Lorsqu'il est configuré avec une double entrée CA pour une utilisation en tant qu'ASI CA, il est classé - VFI SS 111 selon EN 62040-3
Principales caractéristiques
- Entrée 400 VAC triphasée (Y)
- Sortie 400 VAC triphasée (Y)
- Entrée/sortie 110VDC
- Max 54 kVA / 43,2 kW sortie CA
- Max 43,2 kW sortie CC
- Sortie CA en vrac protégée
- Option A+B (double entrée CA)
- Option de dérivation manuelle
- Jusqu'à 4 chaînes de batteries
- Technologie de transfert intégrée
- Capacité de surcharge de 150 %, 15S
- Courant de déclenchement rapide de 600 % 20 ms
- Raccordable à chaud
- Contrôleur Smartpack2
- Fonctionne en parallèle avec les redresseurs Flatpack2
- Conformité globale
- Technologie HE brevetée

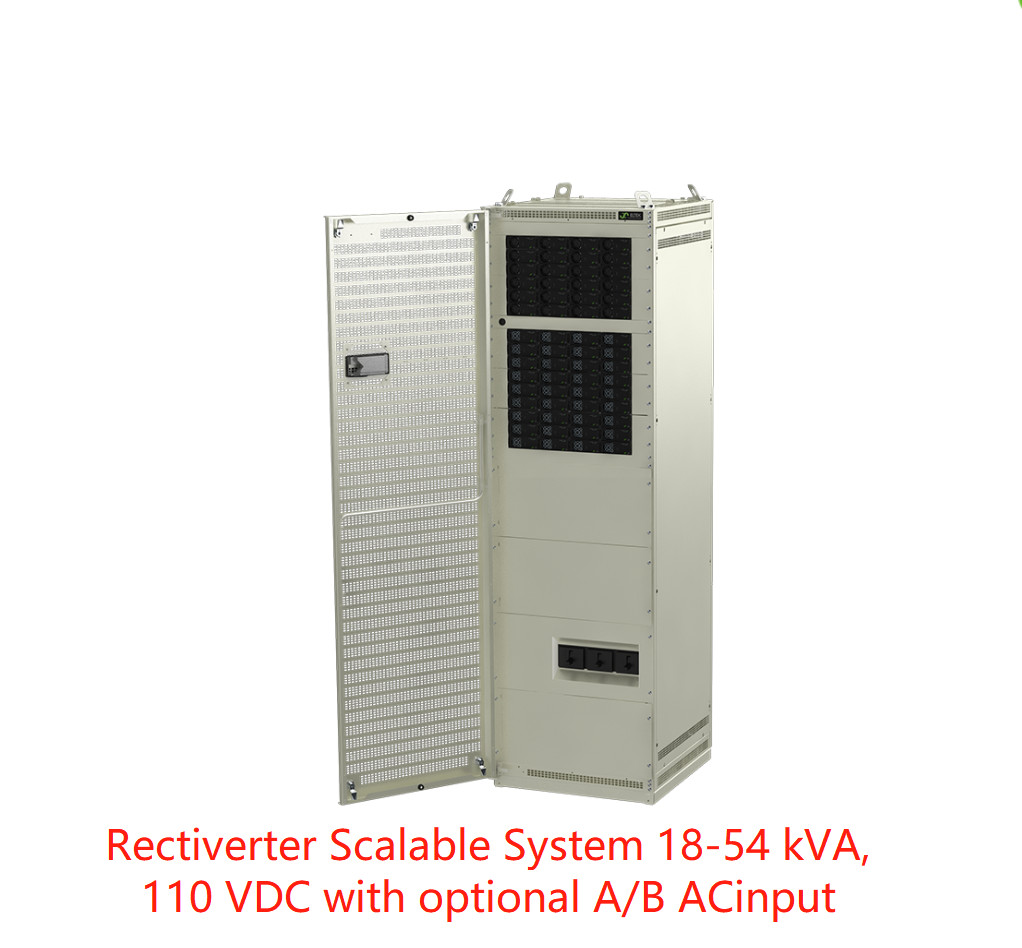

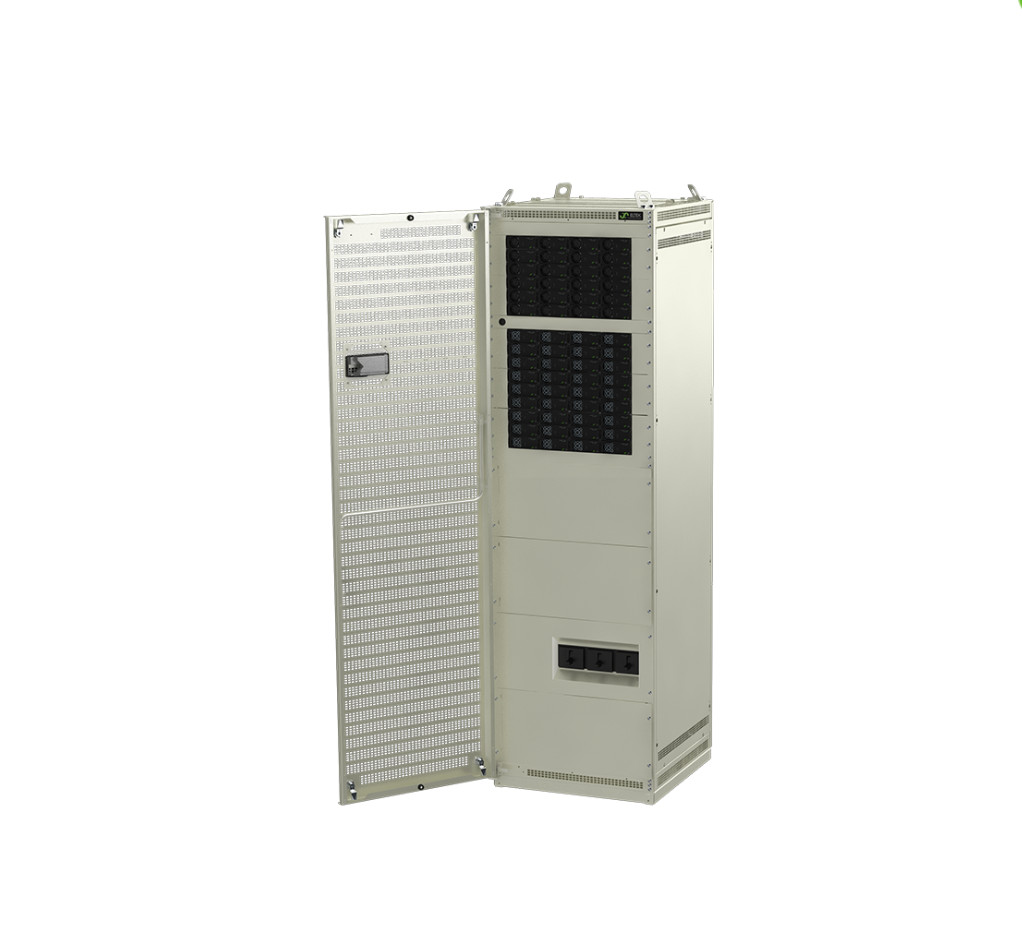

VUE DE FACE 54 KVA + 48 KW A-INPUT
|
| MODÈLE |
72 KW |
| Numéro de pièce |
CIEJ3643.xxxx |
| DONNÉES D'ENTRÉE |
| Plage de tension CA (3 phases Y) |
320-475 V |
| Plage de tension CC |
90-145 V |
| Courant maximal CA (par phase) |
92-138 A |
| Fréquence |
50 Hz / 60 Hz |
| Facteur de puissance |
> 0,99 |
| DONNÉES DE SORTIE |
| Plage réglable CA (3 phases Y) |
346-415 V |
| Plage réglable CC |
97-145 V |
| Puissance de sortie CA maximale |
54,0 kVA / 43,2 kW |
| Puissance de sortie CC maximale |
43,2 kW |
| Facteur de puissance de charge admissible |
0 Ind. à 0 Cap. |
| Fréquence |
50 Hz / 60 Hz |
| Disjoncteur de batterie (2 pôles) |
2*630 A |
| OPTIONS |
| Entrée B (double entrée CA) |
48 kW |
| Interrupteur de dérivation manuelle |
Interne |
|
Paramètres :
|
| Modèles / informations de commande |
54 kVA + 48 kW A-Input |
54 kVA + 48 kW B-Input |
| Famille de produits |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DONNÉES DE SORTIE CA |
| Tension (par défaut) / (plage réglable)1) |
|
400 VAC triphasé (Y) / 346-415 VAC |
| Fréquence (mode onduleur par défaut) |
|
50 Hz (adaptatif) |
| Fréquence (mode onduleur réglable) |
|
50Hz, 60Hz ou dernier synchronisé 50/60Hz (adaptatif) |
| Puissance maximale (continue / surcharge (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Courant maximal/phase (continu / surcharge (<15s) ) |
|
78ARMS / 104,4ARMS |
| Courant (maximum) Déclenchement rapide/phase (20ms) |
|
380A (6 x nominal) |
| Maintien (creux de tension) (avant de passer à la batterie) |
|
> 5 ms à une charge de 43,2 kW |
| THD |
|
< 1,5 % à charge résistive |
| Caractéristiques de sortie |
Module : Fusible en L et N, Raccordable à chaud
Bornes à vis individuelles de sortie CA MCCB 100 A, 70 mm2 pour L1-L3, N et PE
|
| DONNÉES DE SORTIE CC |
| Tension (par défaut) / (plage réglable) |
|
122,5 VDC / 97 - 145 VDC |
| Puissance (maximum @entrée nominale) |
|
43,2 kW 2) |
| Courant (maximum @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Temps de maintien, puissance de sortie maximale |
|
>10ms; VOUT > 97 VDC |
| Caractéristiques de sortie |
|
Protection contre les courts-circuits, Arrêt en cas de surtension
Connexion d'entrée/sortie de batterie à boulon M10
|
| DONNÉES D'ENTRÉE |
| Tension d'entrée CA (3 phases Y) |
|
320-475 VAC, |
| Courant CA/phase (à la tension de sortie nominale) (selon le type de module) |
92-138 ARMS 4) |
| Fréquence (par défaut : plage de synchronisation) |
|
47-53 et 57-63 Hz |
| Fréquence (réglable : plage de synchronisation) |
|
47-53 Hz, 57-63 Hz ou les deux (adaptatif) |
| Facteur de puissance / THD |
|
> 0,99 à 50 % de charge ou plus / < 3,5% |
| Tension CC nominale / plage étendue (pas de surcharge)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| Courant CC (maximum) |
|
450 A / 648 A pendant la surcharge (15s) |
| Caractéristiques d'entrée |
Module : Fusible en L et N, Raccordable à chaud, Varistance, Raccordable à chaud
MCCB 160 A, bornes à vis individuelles d'entrée CA 70 mm2 pour L1-L3, N et PE
|
| DISJONCTEUR DE BATTERIE ET DE CHARGE |
| Disjoncteur de batterie à 2 pôles |
|
2*MCCB 630 A |
1*MCCB 880 A |
| Disjoncteur de charge à 2 pôles |
|
- |
1*MCCB 630 A |
| OPTIONS |
| Puissance maximale d'entrée B (avec FP2 HE, redresseurs de 2 kW) |
|
48 kW |
| Interrupteur de dérivation manuelle |
|
2*160 A |
| AUTRES SPÉCIFICATIONS |
| Rendement |
>96% (mode secteur (CA/CA et CA/CC)), >94% (mode onduleur (CC/CA)) |
| Classe de protection |
IP 20 |
|
|
| Température de fonctionnement |
-40 à +55°C (-40 à +131°F), humidité 5 - 95 % HR sans condensation |
| Température de stockage |
-40 à +85°C (-40 à +185°F), humidité 0 - 99 % HR sans condensation |
| Dimensions[LxPxH] / Poids |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| NORMES DE CONCEPTION |
| Sécurité électrique |
EN 60950-1, EN 62040-1 Sécurité des ASI |
|
| CEM |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Partie 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Environnement
|
ETSI EN 300 019 : 2-1 (Classe 1.2), 2-2 (Classe 2.3)
Les conditions de fonctionnement normales doivent être conformes à la clause 4.2 de la norme CEI/EN 62040-3:2011
Les autres conditions de fonctionnement, conformément à la clause 4.3 de la norme CEI 62040-3:2011, doivent être signalées 2011/65/UE (RoHS) et 2012/19/UE (DEEE)
|
|
1) Les plages de tension de sortie sont configurées en usine et ont un clavetage individuel dans le châssis supérieur
3) 90 - 102 VDC : performances réduites - pas de suralimentation et THD de tension accru sur la sortie CA.
|
2) La charge CA est prioritaire. Maximum disponible La puissance et le courant de sortie CC sont dépendants de la charge CA instantanée et de la tension d'entrée CA ; c'est-à-dire un maximum de 28,8 kW/260 A à pleine puissance CA et entrée nominale pour 230 VAC.
4) Si la tension CC est abaissée en dessous de 97 V, le courant d'entrée peut augmenter au-dessus de ce niveau
|
* L'armoire Rectiverter intérieure avec alimentation CA et CC dans une seule armoire
